Scheda tecnica trasduttore:

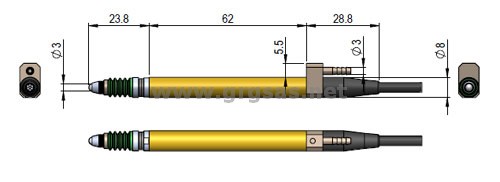

T161P

Mahr compatibile



Corsa totale

4,6mm

Campo di misura

+/-1,000 mm

Precorsa

regolabile (*)

Precorsa standard

2,8mm (*)


Cuscinetti

cuscinetto a sfere

Cicli di misura
Temperatura -10 / +65° C




Rotazione tasto 1° oltre al serraggio totale
Posizione per il montaggio qualsiasi
Tasto tasto a sfera in carburo di tungsteno Ø3mm, filetto M2,5 (sostituibile)
Soffietto protettivo FPM / FKM
Diametro stelo 8 h6



Uscita cavo assiale
Cavo PUR, schermato, lunghezza 2m
Connettore 5 pin, 240 gradi




Avanzamento pneumatico
Richiamo molla
Forza di misura 0,6 / 1,0 N
Informazioni sulla forza di misura allo zero elettrico, tolleranza +/-20%
Forze di misura disponibili




Ripetibilità 0,010 micron
Errore di linearità 0,3% FS su un range +/-1000 micron ( a 20° C) (*)
Sensitività 184 mV/ (Vmm)
Rapporto di trasmissione 1:1
Amplificazione
Alimentazione 5,0 V
Frequenza 20 kHz
Tipo bobina Mahr compatibile
