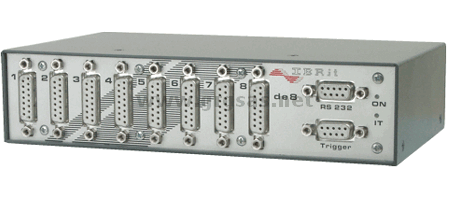

Box di misura IBRIT-De8


L' IBRit-de8 è uno strumento di misura per la connessione da 1 a 8 sistemi di misura incrementali ad un PC (sia a porte COM che a porte USB)

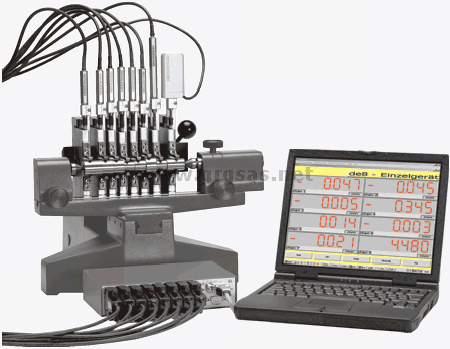

Collegando "a cascata" più box di misura (Di8, De8, Da8) è possibile collegare ad un PC fino a 64 sonde induttive, sensori (temperatura, pressione, forza…) e sistemi di misura incrementale (sonde digitali, scale lineari e controlli numerici).
Il compatto sistema di misura elettronico rileva circa 2500 valori di misura al secondo, sincronizzando il campionamento di tutti gli input.
Ecco perché IBRit-de8 è ideale per raccogliere dati statici o dinamici in ambiente industriale.
Per una veloce raccolta dati e una facile integrazione nelle applicazioni Windows, IBR fornisce 'apposito Device Driver Kit (IBR_DDK.DLL - contattateci per averlo).



Caratteristiche tecniche

  • Connessione di sistemi di misura con:
    1 VPP outputs
    TTL outputs
  • Possibilità di connessione con gli altri box di misura Da8 e Di8
  • Possibilità di connessione da 1 64 sistemi di misura
  • Possibilità di connessione sia a porte RS232 che a porte USB
  • Programmazione degli outputs e loro regolazione attraveso comandi software
  • Possibilità di connessione di pedali o pulsanti
  • 5 output e 8 input digitali programmabili attraverso gli appositi adattatori (OC3/OE3/OP3 e OI/3- opzionali)

Caratteristiche meccaniche

  • Struttura in alluminio (powder coated)
  • Pannello frontale in alluminio anodizzato
  • Dimensioni LxHxP: 200x46x118mm
  • Peso: 950g circa

Ingressi sonde

  • 8 ingressi espandibili fino a 64 (collegando 8 box Da8)

Caratteristiche elettriche

  • Interruttore primario di alimentazione integrato
  • Voltaggio: 85....265 V AC
  • Frequenza: 47...440 Hz
  • Corrente in entrata < 2A

Uscita dati

Conforme a EIA RS232-C con formato di trasmissione programmabile. Velocita di misura in programmi Windows 2400 misure/sec (con l'utilizzo del Device Driver Kit IBR-DDK.DLL)

Condizioni ambientali di impiego

  • Temperatura d'utilizzo: da 0 a 45° C
  • Temperatura di immagazzinamento: da -30 a 80° C
  • Grado di protezione: IP 50 (CEI / IEC 529)

Accessori

  • Cavo PC-RS232 per collegamento a PC (per porte COM) - cod. F601 001
  • Cavo PC-USB per collegamento a PC (per porta USB) - cod. F601 020
  • Cavo RS485 ADAP cavo per la connessione ad altri Box - cod. F601 011
  • Cavo PC-RS485 ADAP cavo connessione tra un PC e un set di Box collegati tra loro "a cascata" - cod. F601 010
  • Pedale/Pulsante standard - cod. F602 001 / F602 010
  • Pedale/pulsante per la connessione "a cascata" - F602 003 / F602 003
  • OC3 / OE3 / OP3 Adattatori per segnali digitali in uscita
  • OI3 Adattatore per segnali digitali in entrata
