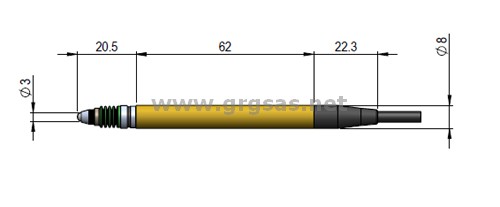

Scheda
tecnica trasduttore:
T161F
Mahr compatibile
|
|
| Corsa
totale |
4,6mm
|
| Campo
di misura |
+/-1,000 mm
|
| Precorsa |
regolabile (*) |
| Precorsa
standard |
-1,20mm
(*) |
|
|
|
| Cuscinetti |
cuscinetto a sfere
|
| Cicli
di misura |
> 10 Milioni di cicli
|
| Temperatura
|
-10 / +65° C
|
|
|
| Rotazione
tasto |
1° oltre al serraggio totale
|
| Posizione
per il montaggio |
qualsiasi
|
| Tasto |
tasto a sfera in carburo di tungsteno Ø3mm, filetto M2,5 (sostituibile)
|
| Soffietto
protettivo |
FPM / FKM
|
| Diametro
stelo |
8 h6
|
|
| Uscita
cavo |
assiale
|
| Cavo |
PUR, schermato, lunghezza 2m
|
| Connettore |
5 pin, 240 gradi
|
|
|
| Avanzamento |
a molla
|
| Richiamo |
nessuno
|
| Forza di misura |
0,63 N
|
| Informazioni
sulla forza di misura |
allo zero elettrico, tolleranza +/-20%
|
Forze
di misura disponibili |
0,16 - 4,0 N
|
|
|
| Ripetibilità |
0,010 micron
|
| Errore di linearità |
0,3% FS su un range +/-1000 micron ( a 20° C)
(*) |
| Sensitività |
184 mV/(Vmm)
|
| Rapporto di trasmissione |
1:1
|
| Amplificazione |
|
| Alimentazione |
3,0 V +/-0,5 % RMS
|
| Frequenza |
20 kHz
|
| Tipo bobina |
Mahr Compatibile
|
| |
|
| |
|
|
|
