Tutti gli strumenti di misura Käfer
sono fornibili su richiesta con Rapporto di
taratura interno (con sovrapprezzo). In tal
caso verrà anche fornita una dichiarazione
di tracciabilità dei campioni primari
Käfer (DKD o PTB). Gli errori limite
degli strumenti di misura sono fissati da
norme internazionali (DIN 878, DIN 879, DIN
2270) o, in mancanza di queste, da norme interne
del produttore.
Norme di riferimento con relativi
errori

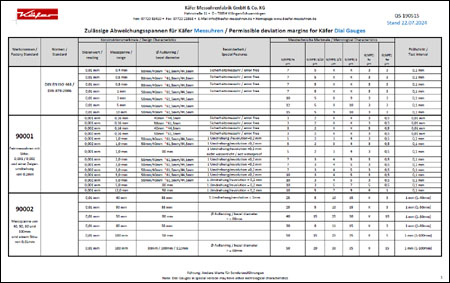

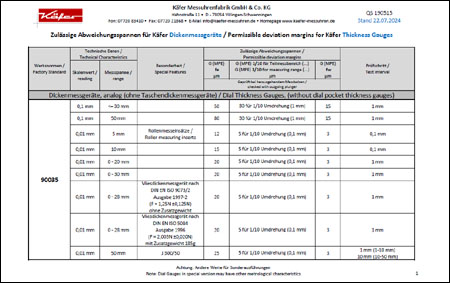

La tabella "Standards Käfer" completa è
scaricabile nell'area Download
Norma
|
Dati
tecnici |
caratteristiche
speciali
|
Limiti
in micron |
Intervallo
test
|
lettura
|
corsa
|
fe
|
ft
(campo
locale)
|
fges
|
fu
|
fw
|
|
0,01mm |
0,4mm |
// |
7 |
5
(0,1mm) |
9 |
3 |
3 |
0,1mm |
|
0,01mm |
0,8mm |
// |
7 |
5
(0,1mm) |
9 |
3 |
3 |
0,1mm |
|
0,01mm |
3mm |
// |
10 |
5
(0,1mm) |
12 |
3 |
3 |
0,1mm |
|
0,01mm |
5mm |
// |
12 |
5
(0,1mm) |
14 |
3 |
3 |
0,1mm |
|
0,01mm |
10mm |
// |
15 |
5
(0,1mm) |
17 |
3 |
3 |
0,1mm |
|
|
0,01mm |
3,5mm |
quadr.
Ø28 |
17 |
5
(0,1mm) |
22 |
5 |
3 |
0,25mm |
|
|
0,01mm |
0,5mm |
|
10 |
7(0,1mm)
|
12 |
3 |
3 |
0,1mm |
|
0,005mm |
0,2mm |
|
5 |
3,5(0,05mm)
|
6 |
1,5 |
1,5 |
0,05mm |
|
0,002mm |
0,2mm |
|
2 |
1,4(0,02mm)
|
2.4 |
0,6 |
0,6 |
0,02mm |
|
0,001mm |
0,1mm |
|
1 |
0,7(0,01mm)
|
1,2 |
0,5 |
0,5 |
0,01mm |
|
|
0,01mm |
0,8mm |
// |
10 |
5
(0,1mm) |
13 |
3 |
3 |
0,05mm |
|
0,01mm |
0,5mm |
// |
10 |
5
(0,1mm) |
13 |
3 |
3 |
0,05mm |
|
0,002mm |
0,2mm |
// |
3 |
2
(0,02mm)
|
4 |
2 |
1,5 |
0,01mm |
|
0,02mm |
2mm |
// |
20 |
6
(0,02mm)
|
25 |
5 |
3 |
0,05mm |
|
|
0,1mm |
0-30mm |
// |
40 |
25
(1mm) |
55 |
15 |
15 |
1mm |
|
0,1mm |
50mm |
// |
45 |
25
(1mm) |
60 |
15 |
15 |
1mm |
|
0,1mm |
100mm |
// |
50 |
25
(1mm) |
65 |
15 |
15 |
1mm |
|
|
0,01mm |
20mm |
// |
20 |
5
(0,1mm) |
25 |
5 |
3 |
1mm |
|
0,01mm |
25mm |
// |
20 |
5
(0,1mm) |
25 |
5 |
3 |
1mm |
|
0,01mm |
30mm |
// |
20 |
5
(0,1mm) |
25 |
5 |
3 |
1mm |
|
|
0,001mm |
0,16mm |
// |
3 |
3
(0,1mm) |
4 |
3 |
3 |
0,01mm |
|
0,001mm |
1mm |
1
giro=0,2mm |
5 |
3
(0,1mm) |
7 |
3 |
3 |
0,1mm |
|
0,002mm |
1mm |
1
giro=0,2mm |
5 |
3
(0,1mm) |
7 |
3 |
3 |
0,1mm |
|
0,002mm |
0,16mm |
1
giro=0,2mm |
5 |
3
(0,1mm) |
// |
// |
3 |
0,1mm |
|
0,001mm |
1mm |
quadr.
Ø80mm |
5 |
3
(0,1mm) |
7 |
5 |
3 |
0,1mm |
|
0,001mm |
5mm |
1
giro=0,2mm |
10 |
3
(0,1mm) |
12 |
3 |
3 |
0,1mm |
|
0,002mm |
5mm |
1
giro=0,2mm |
10 |
3
(0,1mm) |
12 |
3 |
3 |
0,1mm |
|
0,001mm |
5mm |
quadr.
Ø80mm |
10 |
3
(0,1mm) |
12 |
5 |
3 |
0,1mm |
|
|
0,001mm |
0,08mm |
|
2 |
1(0,1mm)
|
3 |
1,5 |
1,5 |
0,1mm |
|
0,001mm |
0,16mm |
|
2 |
1(0,1mm)
|
3 |
1,5 |
1,5 |
0,1mm |
|
0,001mm |
1mm |
|
3 |
2
(0,1mm) |
4 |
1,5 |
1,5 |
0,05mm |
|
0,002mm |
1mm |
|
3 |
3
(0,1mm) |
4 |
1,5 |
1,5 |
0,05mm |
|
|
0,01mm |
3mm |
|
12 |
5
(0,1mm) |
15 |
5 |
5 |
mm
0,5-Ø58
0,25-Ø40 |
|
0,01mm |
5mm |
|
17 |
5
(0,1mm) |
20 |
8 |
5 |
|
0,01mm |
0,4mm |
|
9 |
5
(0,1mm) |
14 |
5 |
5 |
0,05mm |
|
0,01mm |
0,8mm |
|
12 |
5
(0,1mm) |
17 |
5 |
5 |
0,05mm |
|
0,01mm |
0,8mm |
|
9 |
5
(0,1mm) |
14 |
5 |
5 |
0,05mm |
|
0,01mm |
1,8mm |
|
12 |
5
(0,1mm) |
17 |
5 |
5 |
0,05mm |
Descrizione
errori:
Deviation Range fe:errore
totale della corsa montante = differenza
tra il valore massimo e minimo della curva
caratteristica (lo stelo si muove verso
l'interno, verso lo strumento)
Deviation range in the sub measuring
range ft: scostamento locale totale
= differenza tra il valore massimo e minimo
della curva caratteristica (il tastatore
si muove verso lo strumento), misurato su
un campo locale, con il tastatore che si
muove in una sola direzione (verso l'interno).
Reversal measuring
range fu: scostamento massimo di
inversione = differenza tra le letture degli
stessi valori in salita ed in discesa (isteresi)
Total deviation range fges: scostamento
totale = distanza tra il massimo ed il minimo
valore nel grafico, tenendo conto di entrambe
le direzioni (comprende il valore fu).
Ripetibilità
fw: = indice che descrive le
variazioni rilevate su n misure in successione
(n>=5) della stessa caratteristica, al'linterno
del campo di misura dello strumento e con
lo stelo che si muove sempre nella stessa
direzione.
E' disponibile anche uno strumento per
il controllo dei comparatori: MPG
30
Grado
di protezione IP
Il grado di protezione dei comparatori
e di tutti gli strumenti elettronici dall'acqua
e dalle polveri viene descritto facendo
riferimento agli indici di protezione internazionali
"IP". Tali indici sono composti
da due cifre: la prima, compresa tra 1 e
6, indica la protezione da corpi solidi;
la seconda, compresa tra 0 e 8, indica la
protezione alla penetrazione di liquidi.
Per esempio: IP67.
Protezione
contro solidi |
Prima
cifra |
Descrizione |
0 |
Nessuna
protezione |
1 |
Protezione
da oggetti solidi di diametro
superiore a 50mm
|
2
|
Protezione
da oggetti solidi di diametro
superiore a 12,5mm
|
3 |
Protezione
da oggetti solidi di diametro
superiore a 2,5mm
|
4 |
Protezione
da oggetti solidi di diametro
superiore a 1mm
|
5 |
Protezione
da polveri(senza formazione di
depositi dannosi)
|
6 |
Protezione
totale da polveri
|
|
|
Protezione
contro liquidi |
seconda
cifra |
Descrizione |
0 |
Nessuna
protezione |
1 |
Protezione
da gocce d'acqua provenienti dall'alto |
2
|
Protezione
da gocce d'acqua deviate, rispetto
alla verticale, al massimo di
15° |
3 |
Protezione
da spruzzi d'acqua con inclinazione
massima di 60° |
4 |
Protezione
da spruzzi d'acqua provenienti
da ogni direzione |
5 |
Protezione
da gettid'acqua a bassa pressione
provenienti da ogni direzione
|
6 |
Protezione
da forte getto d'acqua proveninte
da qualsiasi direzione |
7 |
Protezione
contro l'immersione per un periodo
limitato ed a precise condizioni
di pressione |
8 |
Protezione
contro l'immersione continua a
precise condizioni di pressione. |
|
|
|
|
|
