Amplificatori di misura con uscita analogica
DIN-Rail module




Amplificatore di segnale, per trasduttori HB Tesa compatibili, con tensione in uscita di +/-10 VDC o +/-5 VDC, con aggancio per binari DIN industriali

Scheda tecnica

Applicazioni

Amplificazione segnale di sonde induttive HB Tesa compatibili della serie T

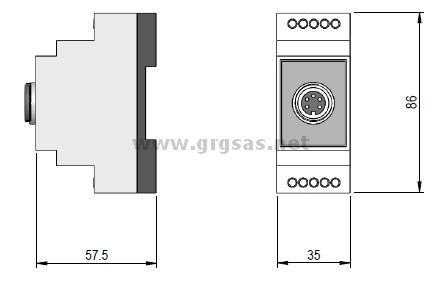

Dimensioni

86 x 35 x 57,5mm (altezza dal binario alla parte superiore)

Alimentazione

5, 12 o 24 VDC (+/-10%)(specificarlo nell'ordine)
Consumo 120, 50 o 25 mA

Segnale in uscita

+/-10 VDC per trasduttori :

T071/T072
Campo di misura +/-1mm
T101/T102 Campo di misura +/-1mm
T201/T202 Campo di misura +/-1mm
T301/T302 Campo di misura +/-2mm
T401/T402 Campo di misura +/-1mm
T501/T502 Campo di misura +/-5mm (setting 1: 5)
T521/T522 Campo di misura +/-2mm
T523/T524 Campo di misura +/-1mm

(Altre specifiche su richiesta)

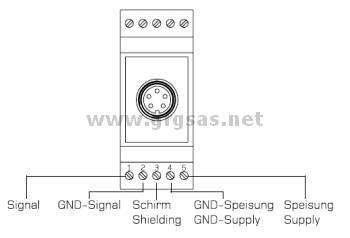

Collegamenti Alimentazione e segnale: terminali a vite
Trasduttore: connettore a 5 pin, 270°
Alimentazione trasduttore 3 V +/- 5% RMS / 13 Khz +/- 5%
Sensibilità

 73,75 mV (Vmm) (R = 2 KOhm +/-0,1%)
