Amplificatore di segnale, per trasduttori Tesa compatibili,
con tensione in uscita di +/-10 VDC o +/-5 VDC
Scheda tecnica
| Applicazioni |
Amplificazione
segnale di sonde induttive HB Tesa compatibili della serie
T |

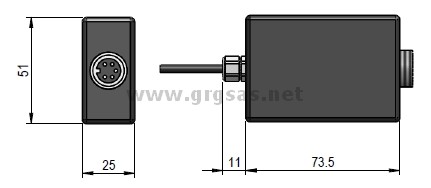

| Dimensioni |
box 73,5 x 51 x25mm |
| Alimentazione |
5, 12 o 24 VDC (+/-10%)(specificarlo nell'ordine)
Consumo 120, 50 o 25 mA |
| Segnale in uscita |
+/-10 VDC per trasduttori
:
T071/T072
|
Campo di
misura +/-1mm |
| T101/T102 |
Campo di misura +/-1mm |
| T201/T202 |
Campo di misura +/-1mm |
| T301/T302 |
Campo di misura +/-2mm |
| T401/T402 |
Campo di misura +/-1mm |
| T501/T502 |
Campo di misura +/-5mm
(setting 1: 5) |
| T521/T522 |
Campo di misura +/-2mm |
| T523/T524 |
Campo di misura +/-1mm |
| (Altre
specifiche su richiesta) |
|

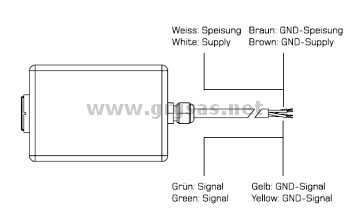

| Collegamenti |
Alimentazione e segnale:
cavo in PVC, lunghezza 1m
Trasduttore: connettore a 5 pin, 270° |
| Alimentazione trasduttore |
3 V +/- 5% RMS /
13 Khz +/- 5% |
Sensibilità |
73,75
mV (Vmm) (R = 2 KOhm +/-0,1%) |
|
