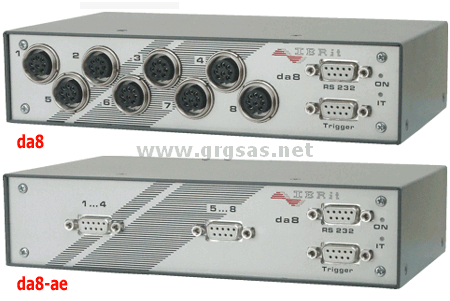

Box di misura IBRIT-Da8

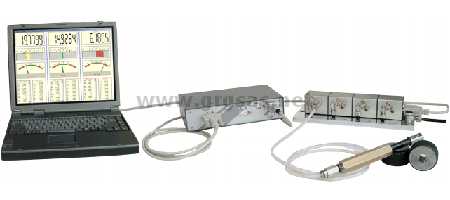

L' IBRit-da8 è uno strumento di misura per la connessione da 1 a 8 strumenti con uscita analogica e sensori (temperatura, pressione, forza, sonde.....) ad un PC (sia a porte COM che a porte USB)
Collegando "a cascata" più box di misura (Di8, De8, Da8) è possibile collegare ad un PC fino a 64 sonde induttive, sensori (temperatura, pressione, forza…) e sistemi di misura incrementale (sonde digitali, scale lineari e controlli numerici).
Il compatto sistema di misura elettronico rileva circa 2800 valori di misura al secondo, sincronizzando il campionamento di tutti gli input.
Ecco perché IBRit-da8 è ideale per raccogliere dati statici o dinamici in ambiente industriale.
Lo strumento di misura IBRit-da8 è controllato da un microprocessore e consente di effetture i settaggi e le calibrazioni direttamente dal PC.
La memoria EEPROM ("non-volatile") dell' IBRit-da8 conserva in modo permanente tutti i valori di settaggio e calibrazione.
Il programma PC ITEC.EXE è compreso gratuitamente nell'apparecchio.
Per una veloce raccolta dati e una facile integrazione nelle applicazioni Windows, IBR fornisce 'apposito Device Driver Kit (IBR_DDK.DLL - contattateci per averlo).



Caratteristiche tecniche

  • Connessione da 1 a 64 strumenti di misura con segnale di uscita analogico
  • Libertà di correlazione tra i valori acquisiti da tutte le sonde
  • Programmazione dei valori di "offset" e "preset"per l'azzeramento automatico degli strumenti
  • Risoluzione 0,1 mV oppure 1 mV a seconda delle esigenze di misura
  • Possibilità di calibrazione di ogni singola sonda
  • Possibilità di effettuare misure Dinamiche (MIN, MAX, TIR, MEAN)
  • 5 output e 8 input digitali programmabili attraverso gli appositi adattatori (OC3/OE3/OP3 e OI/3- opzionali)
  • Possibilità di connessione sia a porte RS232 che a porte USB
  • Veloce trasferimento dati: 115,2KBaud
  • Possibilità di collegamento di piu' moduli grazie al cavo RS485-Bus
  • Semplice integrazione con i programmi Windows (dal 95 a XP) grazie all'apposito Device Driver Kit IBR-DDK.DLL con esempi per VB, VC e Delphi.

Caratteristiche meccaniche

  • Struttura in alluminio (powder coated)
  • Pannello frontale in alluminio anodizzato
  • Dimensioni LxHxP: 200x46x118mm
  • Peso: 850g circa

Ingressi sonde

  • 8 ingressi espandibili fino a 64 (collegando 8 box Da8)

Caratteristiche elettriche

  • Interruttore primario di alimentazione integrato
  • Voltaggio: 85....265 V AC
  • Frequenza: 47...440 Hz
  • Corrente in entrata < 2A

Caratteristiche di misura

  • Campo di misura /risoluzione:
    ± 3,0 mm / 0,1 µm
    ± 30 mm / 1 µm
  • Velocità: 3700 misure/sec.
  • Risoluzione: 16 Bit (interna)
  • Linearità: < 0,012%
  • Isteresi: < 0,005%
  • Errore ammesso nella temperatura: <0,008% / K
  • Posizione zero: <0,008% / K

Uscita dati

Conforme a EIA RS232-C con formato di trasmissione programmabile. Velocita di misura in programmi Windows 2800 misure/sec (con l'utilizzo del Device Driver Kit IBR-DDK.DLL)

Condizioni ambientali di impiego

  • Temperatura d'utilizzo: da 0 a 45° C
  • Temperatura di immagazzinamento: da -30 a 80° C
  • Grado di protezione: IP 50 (CEI / IEC 529)

Compatibilità elettromagentica

  • Generazione di interferenze conforme alla norma EN50081-2
  • Resistenza alle interferenze conforme alla norma EN50082-2

Accessori

  • Cavo PC-RS232 per collegamento a PC (per porte COM) - cod. F601 001
  • Cavo PC-USB per collegamento a PC (per porta USB) - cod. F601 020
  • Cavo RS485 ADAP cavo per la connessione ad altri Box - cod. F601 011
  • Cavo PC-RS485 ADAP cavo connessione tra un PC e un set di Box collegati tra loro "a cascata" - cod. F601 010
  • Pedale/Pulsante standard - cod. F602 001 / F602 010
  • Pedale/pulsante per la connessione "a cascata" - F602 003 / F602 003
  • OC3 / OE3 / OP3 Adattatori per segnali digitali in uscita
  • OI3 Adattatore per segnali digitali in entrata
  • SP2-AC kit per l'utilizzo dello strumento con batterie ricaricabili
