Colonnina universale di Misura
C200

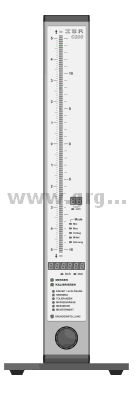

C200 colonnina di misura

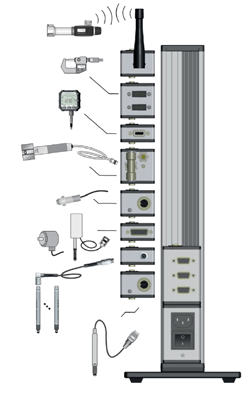

La colonnina C200 è un visualizzatore elettronico che consente la connessione fino a 8 strumenti. E' possibile collegere contemporaneamente strumenti molto diversi fra loro per tipologia e marca, come per esempio:

L’estrema flessibilità nella connessione di strumenti di misura è ottenuta grazie all’integrazione del sistema modulare IMBus.

In un unico dispositivo sono presenti queste caratteristiche di misura:
  • riconoscimento automatico degli strumenti in funzione
  • misure statiche
  • misure dinamiche (MAX, MIN, MEAN, TIR)
  • suddivisione in classi (fino a 30 classi omogenee)

Programmi di misura altamente sofisticati consentono di calibrare gli strumenti in modo semplice e veloce con 1 o 2 master.


Due display numerici permettono di visualizzare il valore assoluto, quello relativo o la classe di appartenenza del pezzo insieme con il numero del calibro/canale .
Il display a colonna con tre colori diversi consente una immediata visualizzazione delle tolleranze del pezzo ed è quindi adatto per il controllo delle caratteristiche nella pro-duzione di serie.

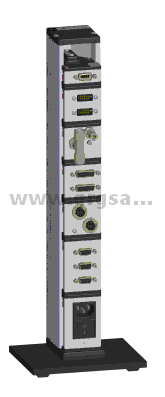

C200 colonnina di misuraC200 colonnina di misura

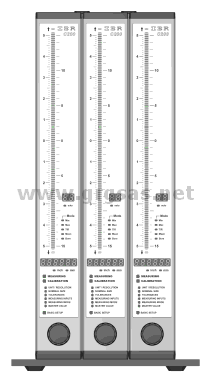

l nuovo sistema Bus della C200 fornisce la soluzione a molte sofisticate applicazioni di misura semplicemte collegando più colonnine tra di loro.

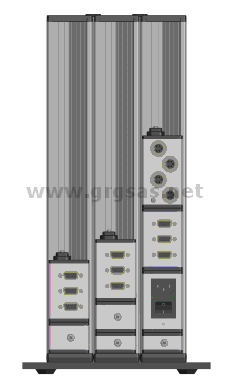

C200 sistema BUsC200 sistema bus

Caratteristiche tecniche

  • Facile programmazione, anche da PC e ottima leggibilità dei display colorati
  • Visualizzazione dei valori assoluti o comparativi
  • Indicazione delle misure in mm o in pollici
  • Programmazione dei valori del master e azzeramento automatico
  • Calibrazione automatica con 1 o 2 master di riferimento per strumenti pneumatici
  • Inserimento di passwords separate per la programmazione e l'azzeramento
  • Impostazione timer per obbligare l'operatore ad azzerarsi ad intervalli predefiniti
  • Input di misurazione liberamente combinabili con differenti fattori di moltiplicazione: da -9,99 a +99,99 (es. 0,50A + 1,37B + 2,31C - 0,09D)
  • Uscita dati Opto-RS232
  • Possibilità di collegamento fino a 3 diversi pedali/pulsanti
  • Protezione IP65 nella parte frontale
  • Possibilità di invio delle tolleranze ad una macchina o PLC (con un OA-Adapter)

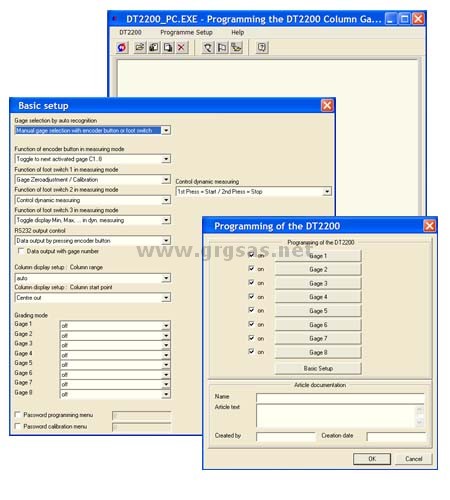

Il software per la programmazione da PC viene fornito gratuitamente (è necessario un cavo di collegamento RS232 o USB). Il software consente una facile ed intuitiva programmazione di tutte le funzioni della colonnina e, in più, Vi da la possibilità di memorizzare sul PC i vari programmi di misura impostati sulle vostre colonnine, in modo da poterli ricaricare in qualsiasi momento e in pochi secondi.

Caratteristiche di misura

  • Campi di misura disponibili:
    ± 5,0 mm / 0.50"
    ± 1,5 mm / 0,150"
    ± 0,5 mm / 0,050"
    ± 0,05 mm / 0,015"
    ± 0,050 mm / 0,005"
    ± 0.015 / 0,0015"
    ± 0.005 / 0.0005"

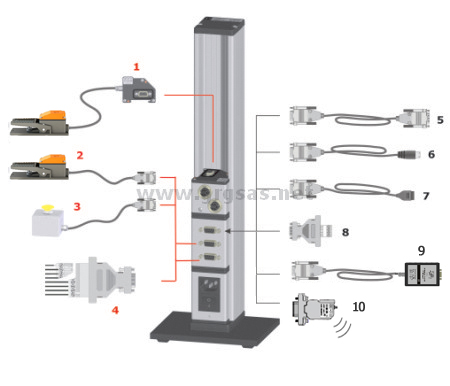

Accessori

Accessori per colonnina di misura  IBR C200
Da collegare
ai moduli imbus

Da collegare
alla porte Ft1 e Ft2

Da collegare
alla porta RS232
1 Pedale Imbus   2) Pedale standard   5) PC-RS232 cavo di collegamento a PC, per porte RS232
    3) Pulsante standard   6) PC-USB cavo di collegamento a PC, per porte USB
    4) AO-adp adattatore (per output tolleranze)   7) RSD-adp cavo di collegamento ad interfacce Digimatic
        8) RSA-adp adattatore analogico (+/-10V out)

Vedere anche : Visualizzatore elettronico B200 e Diatron 6060 µNetwork e Diatron 2200
