KP Apparecchio per il controllo degli alberi a gomito


Lo strumento Diatest di controllo degli alberi a gomito, viene usato ovunque si debba verificare se esistono difetti degli alberi stessi o dei supporti per detti nei motori per navi, auto, compressori ecc. L'uso dello strumento si è dimostrato eccellente, oltre che nelle officine di rettifica, riparazioni e montaggio, soprattutto nel controllo dei motori o compressori pronti alla messa in funzione.

Il KP è disponibile in 3 versioni:

  • Standard (esempio codice: KP-300)
  • Con protezione dall'acqua IP54 (es. cod.: KP300-W - Non disponibile per KP-150)
  • Digitale (es. cod.: KP300-DI - Non disponibile per KP-150)


Tipi di prova

- Controllo di motori o compressori pronti alla messa in funzione
- Controllo di motori o compressori senza bielle
- Controllo tra le punte ad albero a gomito smontato

Esecuzione

La costruzione compatta e robusta dello strumento e la resistenza all'usura della punta temperata di misura permettono l'uso anche nelle condizioni più difficili.
Disponibile anche nella versione con compartore con protezione dall'acqua e con comparatore digitale.

Manutenzione

Lo strumento va manipolato con la cura dovuta ad uno strumento di controllo. L'unico intervento da effettuare è la lubrificazione periodica della punta mobile con un grasso leggero non resinoso. La GRG fornisce i pezzi di ricambio ed il servizio di riparazione

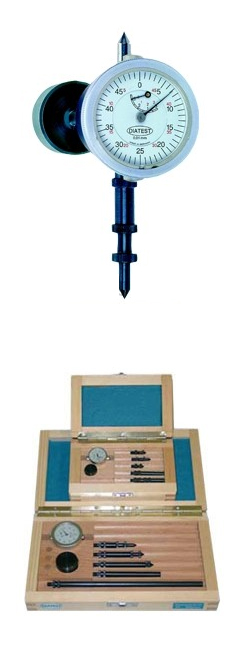

Lo strumento viene fornito completo di comparatore, punta di misura mobile, punte di misura fisse e relative prolunghe, in una scatola in legno.
Sono disponibili i seguenti set:

Set
Campo di misura
(distanza braccio manovella "a")
Graduazione comparatore
KP-150
45-150mm
0,01
KP-300
60-300mm
0,01
KP-500
60-500mm
0,01
KP-150-Z
1,75-5"
.0005"
KP-300-Z
2,36-12"
.0005"
KP-500-Z
2,36-20"
.0005"



Apparecchio per conrollo alberi a gomito in funzione
  1. Comparatore
  2. Tasto mobile
  3. Tasto fisso
  4. Prolunga
  5. Contrappeso



Accessori e ricambi

1
Comparatore
9
Tasto fisso da 34mm / 9a 25mm
2
Supporto per comparatore
10 Tasto fisso 44mm / 10a 30mm
3
Viti (3x)
11 Dado
4
Tasto mobile
12
Prolunga da 24mm / 12a 15mm
5
Molla per tasto mobile
13 Prolunga da 44mm / 13a 30mm
6
Spina
14 Prolunga da 64mm / 14a 45mm
7
Contrappeso
15 Prolunga da 84mm
8
Tasto fisso da 24mm / 8a 20mm
16 Prolunga da 100mm o 200mm

I codici con la "a" si riferiscono al set KP-150

Attenzione: gli accessori del set KP-150 non possono essere utilizzati con il KP-300 ed il KP-500
