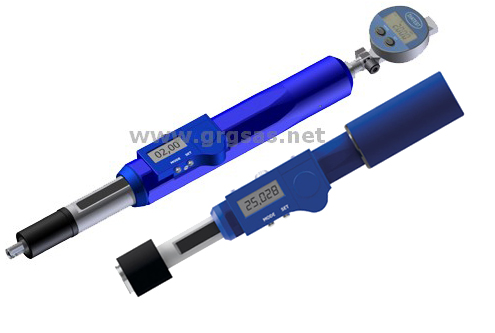

Gauge-2Dimensions
Strumento per la misura del diametro e della profondità di un foro


Grazie alla combinazione di due dispositivi di misura: il BMD e il TD-Gauge+, è possibile misurare contemporaneamente il diametro e la profondità di un foro

Caratteristiche tecniche

  • Attacco per comparatore 8 h7 (3/8")
  • Utilizzabile con tamponi BMD delle serie 4 e 6, a partire dal diametro 4,2mm

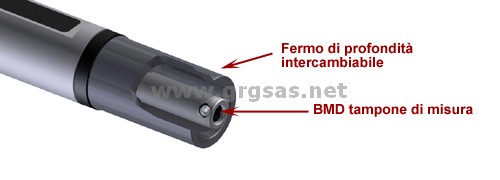

  • Fermi di profondità personalizzati e facilmente sostituibili (avvitabili)
  • Sostituzione del tampone BMD facile e veloce
  • Possibilità di sgegliere un qualsiasi comparatore digitale o analogico, per la misura del diametro
  • Le due misure (profondità e diametro) sono visualizzate separatamente
  • Possibilità di trasferire i dati ad un PC, via cavo o con un sistema wireless (solo se si utilizzano compartori digitali)
  • Facile integrazione con il sistema Diatest Wireless
  • Utilizzabile con la maggior parte degli accessori Diatest
  • Pratico e semplice da utilizzare



tandard: DIN 2282 (PASSA) - DIN 2284 (NON PASSA)
Lo strumento nella versione digitale ha profondità massime di misura diverse da quelle dello strumento analogito (nella tabella sopra sono indicate come DI)

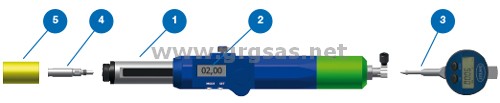

Diatest - composizione Gauge-2Dimensions

  1. Corpo
  2. Visualizzatore digitale della profondità
  3. Visualizzatore del diametro interno (analogico o digitale con stelo 8 h6)
  4. BMD tampone di misura
  5. Fermo di profondità (avvitabile)

Possiamo fornire soluzioni personalizzate: inviateci il disegno del pezzo per una valutazione
