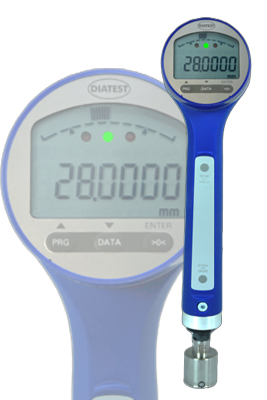

Visualizzatore
elettronico Diatron 1500-S
Con radiotrasmettitore integrato
Risoluzione 0,0001mm
|
|
|
|
Il
Diatron 1500-S unisce la praticità
e le dimensioni del sistema portacomparatore
/ comparatore,
alla precisione e alla duttilità di
una colonnina di
misura.
Può essere utilizzato con tutti i tamponi
per la misura di diametri interni ed esterni
Tutto ciò è possibile grazie
all'utilizzo di una sonda induttiva speciale,
inserita all'interno dell'impugnatura e collegata
direttamente al visualizzatore elettronico.
La sonda ha una corsa di 3,5mm e, a differenza
delle sonde induttive
tradizionali, può essere azzerata in
qualsiasi punto della sua corsa mantenendo
inalterato l'errore di misura. Grazie a questo
sistema, il Diatron 1500 può visualizzare
la quarta cifra decimale (0,0001mm)e ha una
accuratezza di misura di +/-0,0002 mm
|
- Risoluzione: 0,0001mm / 0,000005"
- Errore di linearità di +/-0,0002mm
su una corsa di 3mm
- Modalità di misura statica e dinamica
(MAX, MIN, MAX-MIN)
- Visualizzazione della misura in mm o Pollici
- Visualizzazione luminosa delle tolleranze
(giallo, rosso, verde)
- Visualizazzione analogica a colonna o segmento
- Grado di protezione:
IP65
- Disponibile con attacco M3,5 x 0,35 (V4),
M6x0,75 (V6) o M10x1 (V10)
- Programmabile anche da PC in modalità
wireless
- Password di protezione per la programmazione
e/o l'azzeramento
- Invio dati in modalità wireless
grazie al radio modulo integrato
- Fornito con software per la raccolta delle
misure sul pc (emulazione tastiera)
- Durata batteria (CR2450): 4.000 ore o 2 milioni
di invii
- Lo strumento viene fornito con un rapporto
di prova Diatest.

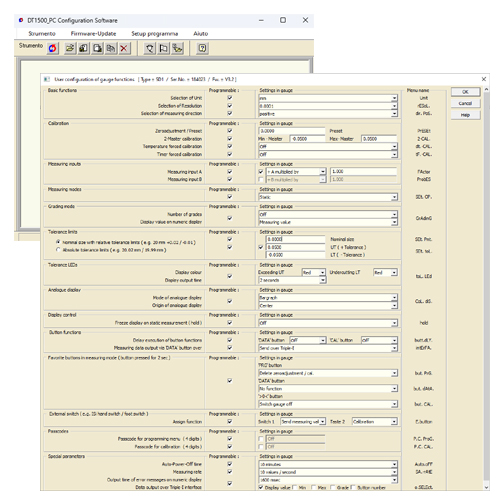

Programmazione
Lo strumento è completamente e facilmente
programmabile attraverso i tasti funzione presenti
sul quadrante. E' possibile programmarlo anche
da PC, in modalità wireless, utilizzando
il software DT1500-PC, fornito gratuitamente
insieme allo strumento. Il software consente
inotre di memorizzare le diverse configurazioni
dello strumento sul PC. Con il software è
possibile attivare o disattivare le funzioni
disponibili sullo strumento in modo che l'operatore
possa o non possa utilizzarle. Il manuale dello
strumento è disponibile nell'area download.

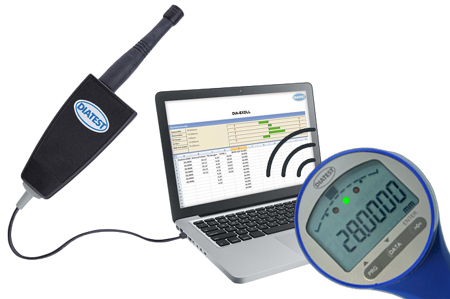

Sistemi di interfacciamento
Il Diatron 1500 può essere collegato
ad un PC o ad un visualizzatore elettronico
(come per esempio il
Diatron 2200 o il Diatron
6060 Plus) grazie ad un sistema di trasmissione
a radio frequenza integrato. In questo caso
sarà necessario collegare al PC un'antenna
ricevente USB-ism. L'antenna
può ricevere le misure da un massimo
di 120 strumenti dotati di trasmettitori. Questo
sistema wireless è completamente compatibile
con il sistema IBR-rf1e
con il sistema IBR-ism.
Insieme al Diatron 1500 verrà fornito
gratuitamente anche il software Simkey (emulatore
di tastiera). Il sofware Vi consentirà
quindi di visualizzare le misure inviate dal
Diatron sul pc e di inserirle in qualsiasi applicazione
Windows. Eventualmente possiamo fornire software
di misura e statistica completi.
L 'invio delle misure verrà effettuato premendo
uno dei due pulsanti situati alle estremità
dell'impugnatura del Diatron 1500. In caso di
errore il display mostrerà il messaggio:
"RF-ERROR1". In questo modo l'operatore
saprà sempre se la misura è stata
inviata correttamente al PC.

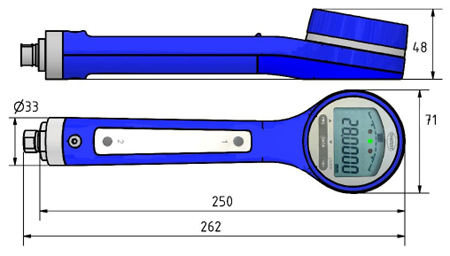

Dimensioni
|
|
|
|
