Rf1-Sistema di radio-trasmissione dei dati
CONTATTATECI PER UNA DIMOSTRAZIONE !

http://www.grgsas.net/rf1.asp

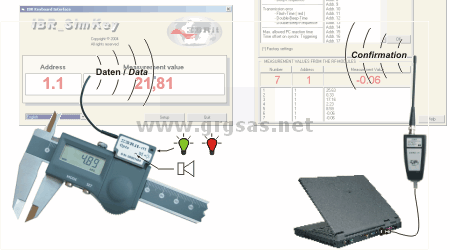

BASTA CON I FILI!!!! Finalmente il sistema IBRit-rf1 consente l'invio di dati di misura dagli strumenti ad un pc, in modalità wireless.
Il sistema consiste in un'antenna, collegata al Pc e in moduli trasmettitori collegati ai vari strumenti di misura. Ogni antenna può ricevere contemporaneamente le misure da 120 strumenti diversi.
Ogni strumento trasmetterà il valore di misura ed il suo codice di riconoscimento (indirizzo). L'assegnazione dei diversi "indirizzi" viene effettuata tramite il software IBR-Simkey fornito con l'antenna ricevente.
In condizioni ottimali, cioè in ambiente completamente aperto e privo di ostacoli, i dati possono essere ricevuti ad una distanza di c.a. 200 m. L'invio dei dati viene effettuato premendo il pulsante sul radio-modulo o quello del calibro in uso (se disponibile). Il segnale è composto dalla misura, dall'indirizzo del modulo e da codici di riconoscimento e di controllo. Questi codici e la comunicazione diretta tra il modulo ed il PC, rendono il sistema assolutamente sicuro.
Nel caso si dovesse verificare un errore di comunicazione, per esempio a causa di interferenze radio, il trasmettitore ripeterà automaticamente l'invio per tre volte in un arco di tempo compreso tra 0,01 e 0,08 secondi. A questo punto, se l'invio viene effettuato correttamente, il trasmettitore emetterà un segnale acustico di conferma e contemporaneamente si accenderà una luce verde, altrimenti si accenderà una luce rossa e verra inviato un avvertimento acustico diverso. In questo modo l'operatore saprà sempre se il dato inviato è stato registrato sul PC.

Ogni modulo di trasmissione viene prodotto in 3 diverse versioni:

  • Con antenna esterna (maggior raggio di azione)
  • Con antenna integrata (piu' pratici)
  • Con morsetti di collegamento (per applicazioni speciali)

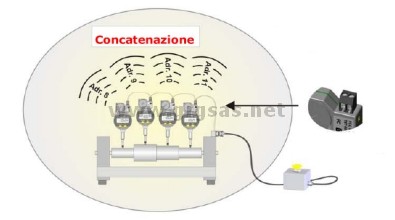

La versione con i morsetti è indicata quando, per esempio, lo strumento è difficilmente raggiungibile dall'operatore o quando si devono creare applicazioni con molti strumenti di misura (come nell'esempio a fianco). Collegando, attraverso dei cavetti, il trasmettitore ad un pedale od ad un pulsante, è possibile attivare l'invio della misura a distanza oppure inviare con un'unica pressione il valore di misura di molti strumenti.
ibr rf1 modulo con morsetti di collegamento

Antenna di ricezione dati (da collegare al PC)

IBR-rf1-usb e IBR-rf1-com
ibr-rf1-usb e ibr-rf1-com antenne riceventi

disponibile con connettore USB o RS232. L'antenna USB viene alimentata direttamente dal cavo, mentre quella RS232 deve essere collegata ad una prese della corrente

Moduli di invio dati (da applicare sugli strumenti di misura)

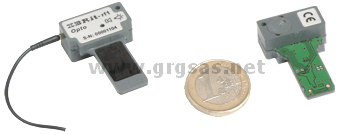

Ibr-rf1-opto
Ibr-rf1-opto

Per calibri:

Käfer, Diatest, Sylvac, Tesa, Bowers (da collegare direttamente allo strumento)

Caratteristiche tecniche

Ibr-rf1-S233
Ibr-rf1-S233

Per calibri:

con alimentazione esterna della Käfer, Sylvac, Tesa, Bowers(da collegare direttamente allo strumento)

Caratteristiche tecniche

Ibr-rf1-mit1
Ibr-rf1-mit1

Per calibri:

Per calibri Mitutoyo con interfaccia per cavi 90x / 95x (da collegare direttamente allo strumento)

Caratteristiche tecniche

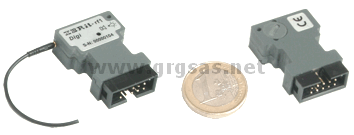

Ibr-rf1-digi
Ibr-rf1-digi

Per calibri:

Mitutoyo (da collegare al cavetto dello strumento)

Caratteristiche tecniche

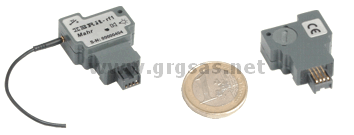

Ibr-rf1-Mahr
Ibr-rf1-Mahr

Per calibri:

Mahr (da collegare direttamente allo strumento)

Caratteristiche tecniche

Ibr-rf1-cab1
Ibr-rf1-cab1

Per calibri:

di tutte le marche (il cavetto di collegamento dello strumento viene assemblato nel modulo IBR. )

Caratteristiche tecniche

Ibr-rf1-prox
Ibr-rf1-prox

Per calibri:

Sylvac

Caratteristiche tecniche

Ibr-rf1-232
Ibr-rf1-232

Per calibri:

con uscita RS232

Caratteristiche tecniche

ibr-rf1-tesa
ibr-rf1-tesa

Per calibri:

Tesa Digico 2XX … 7XX

Caratteristiche tecniche

adattatore
adattatore

Per calibri:

Con uscita RS232 (da utlizzare con modulo IBR-Rf1-opto)

Caratteristiche tecniche

Ibr-rf1-Sdial
Ibr-rf1-Sdial

Per calibri:

Sylvac della serie Sdial (da collegare direttamente allo strumento, dopo aver rimosso la batteria)

Caratteristiche tecniche

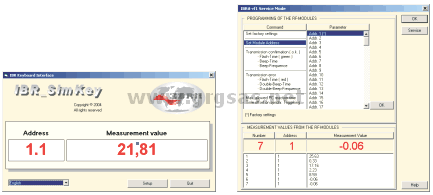

Software IBR-SimKey

Il software IBR-SimKey è semplice ed intuitivo. Ha le seguenti funzioni:

  • Programmazione dei radio moduli (es.: indirizzo di trasmissione, impostazioni speciali per le porte RS232, impostazione dei segnali acustici, impostazione dei segnali luminosi, ecc..)
  • Visualizzazione del valore di misura ricevuto
  • Software Driver per l'nvio dei valori di misura a tutti i programmi Windows (Excel, Word, Access...). Il software IBR-Simkey lavora in background e trasferisce i valori ricevuti al buffer della tastiera del PC
Symkey software

Il catalogo completo in inglese è disponibile nell'area Download


Vedere anche: Diatest wireless
