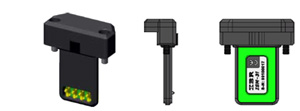

I moduli ISM sono alimentati da due batterie SR920W (Fanno eccezione i radio modulo ISM-233, ISM-ISi, ISM-tlc e ISM-h1 che utilizza una batteria 2032 - Il modulo ISM-3i non ha batterie poichè viene alimentato della strumento a cui è collegato).
La durata delle batterie è notevole poiché lo strumento si accende solo quando viene inviato il dato (modalità RF1: o ISM invio puntuale).
Sostituzione batterie radio moduli IBR ISM
Si ringrazia Marek Wilk, autore del video, per averne autorizzato la pubblicazione.
Per altri contenuti, visita il suo canale YouTube
I nuovi moduli ISM lavorano a 9600 o 230400 baud. E' possibile utilizzarli sia inviando una misura alla volta oppure in lettura continua.
Modalità invio singolo/puntuale
Invio della misura premendo il tasto sul trasmettitore o sullo strumento (se disponibile).
Modalità invio continuo/permanente
Invio al variare della misura. Visualizzazione della misura in tempo reale
Collegamento radio di strumenti di misura digitali a PC e PLC.
IBR · Acquisizione wireless
L’unico sistema wireless universale per strumenti di misura digitali

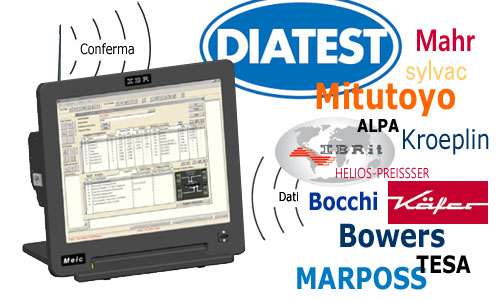

ISM di IBR è il sistema wireless universale progettato per trasmettere i dati di misura da strumenti digitali di qualsiasi marca e tipologia a PC e PLC. Una soluzione professionale per l’acquisizione dati in ambito industriale, che semplifica l'integrazione degli strumenti di misura, riduce gli ingombri dei collegamenti cablati e consente di gestire fino a 120 strumenti con una sola antenna ricevente.
Un sistema wireless pensato per integrare strumenti di misura diversi.
Compatibile con qualsiasi strumento digitale con uscita dati
Facile da utilizzare
Conferma di invio/ricezione
Una antenna ricevente può ricevere sino a 120 strumenti
Circa 50 m di campo di azione in ambiente industriale
Dimensioni ridotte
Lunga durata delle batterie
Invio del dato in continuo o puntuale
Certificati FCC e CE
Compatibile con il sistema IBR-rf1
01
Come funziona
Compatibilità, portata e modalità di trasmissione
Il sistema ISM sostituisce il sistema RF1. L'ISM può lavorare in due modalità: a 9600 Baud (compatibile con l'RF1) e a 230400 Baud. Questa seconda modalità consente l'invio continuo del valore di misura dello strumento.
Come il suo predecessore, il sistema ISM è facile da utilizzare, sicuro e compatibile con strumenti digitali con uscita dati di qualsiasi tipo e marca.
Capacità di ricezione: fino a 120 strumenti per antenna ricevente.
Conferma di ricezione: il modulo trasmettitore segnala l'avvenuta ricezione del dato da parte del PC con un segnale acustico e un flash luminoso.
Acquisizione misure: forniti con il software IBR Simkey (emulatore di tastiera).
Portata in ambiente industriale: circa 50 m.

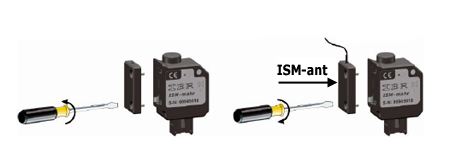

Portata in campo aperto: fino a 300 m, utilizzando l'antenna esterna ISM-ant (vedi immagine) e l'antenna ricevente ISM-usb.
03
Software IBR Simkey
Acquisizione dati da buffer tastiera
Configurazione e gestione dei dati ricevuti
Il software IBR-SimKey, consegnato insieme alle antenne ISM-usb1 e IMS-usb2, è semplice e intuitivo. Offre le seguenti funzioni:

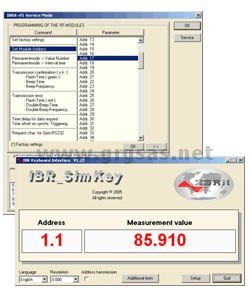

Programmazione dei radio moduli (indirizzo di trasmissione, impostazioni speciali per le porte RS232, segnali acustici e luminosi, ecc.)
Visualizzazione del valore di misura ricevuto
Driver software per inviare i valori di misura ai programmi Windows (Excel, Word, Access e altri). Il software lavora in background e trasferisce i valori ricevuti al buffer della tastiera del PC.

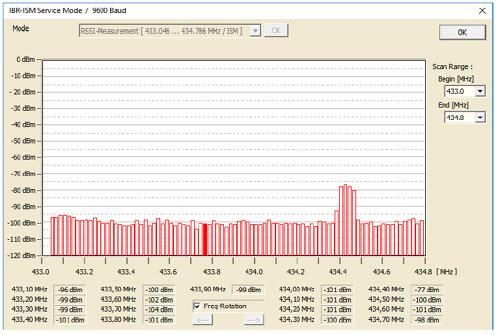

Analisi di spettro per verificare eventuali radiointerferenze
02

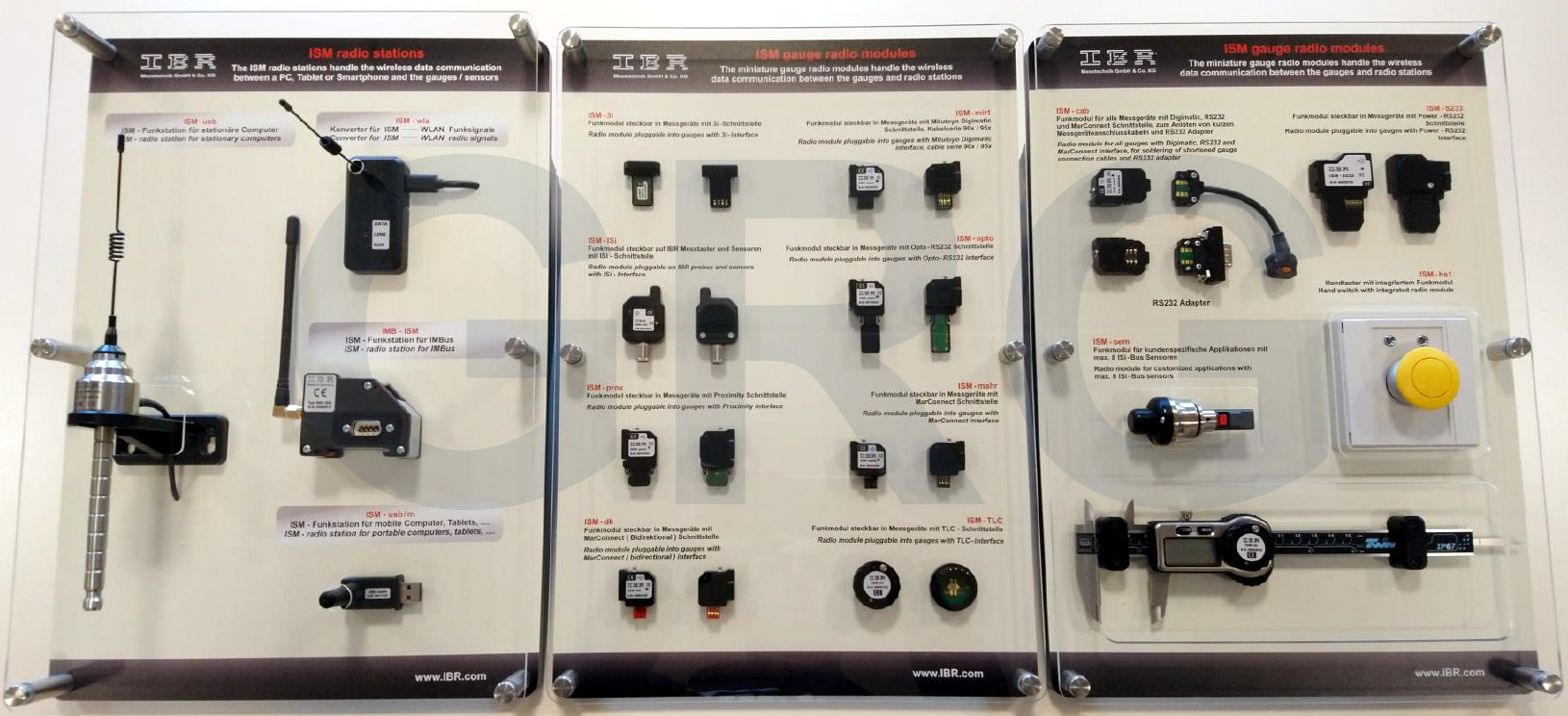

Moduli trasmettitori
Due configurazioni per adattarsi all'applicazione
I moduli di trasmissione sono disponibili in due versioni:
Versione standard senza antenna esterna
Versione con cavetti esterni per applicazioni speciali
La versione con cavetti è indicata quando lo strumento è difficilmente raggiungibile dall'operatore o quando si devono creare applicazioni con molti strumenti di misura. Collegando i cavetti del trasmettitore a un pedale o a un pulsante, è possibile attivare l'invio della misura a distanza oppure inviare con un'unica pressione il valore di misura di molti strumenti.
03
Antenne riceventi per PC e PLC
Connessione diretta USB o integrazione nel sistema IMBus
ISM-usb, ISM-usb/m, IMB-ism, ISM-wla
ISM-usb: antenna ricevente collegabile direttamente
alla porta USB del PC.
ISM-usb/m: versione più piccola e pratica,
ideale per i visualizzatori CD30 e CD70. Offre un campo di azione
inferiore rispetto al modello ISM-usb. Si consiglia di provare
entrambi i modelli prima di scegliere quello più adatto alle proprie esigenze.
IMB-ism: consente di collegare il sistema ISM
al PC tramite il cavo IMB-usb, a PLC tramite i moduli
IMB-pb, IMB-pn .... o i cavi IMB-mdu e IMB-mdc e alle colonnine di misura C200 e B200.
IMB-wla: funziona come gateway per trasmettere i dati di misura tramite WLAN fino a 10 dispositivi mobili o applicazioni accessibili tramite browser.
04
Radio moduli
Moduli da applicare direttamente sugli strumenti di misura

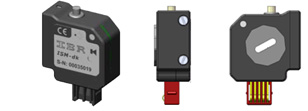

ISM-opto
Per calibri Käfer, Diatest, Sylvac, Tesa, Bowers (da collegare direttamente allo strumento
Moduli da collegare tramite cavo agli strumenti di misura
Moduli sviluppati per offrire una soluzione universale,
a fronte dell’impossibilità di realizzare una versione dedicata
per ogni tipologia di ingresso presente sul mercato.
Il sistema prevede un modulo universale sul quale vengono
cablati i cavi originali dei diversi produttori, consentendo
il collegamento anche a calibri dotati di ingressi meno comuni
o non standardizzati.
Per l'assemblaggio, IBR può fornire alcune tipologie di cavi Mitutoyo. Per tutte le altre tipologie, sarà necessario che i cavi vengano forniti direttamente dal cliente.
ISM-cab1
Per calibri di tutte le marche (il cavetto di collegamento dello strumento viene assemblato nel modulo IBR).
Questo modulo non è utilizzato per l'invio di misure.
Premendo il tasto sul modulo viene simulato l'invio del valore "0" al PC.
Il valore inviato puo' essere utilizzato per attivare una funzione nel software di misura.
