Koba Optima
Sistema per la misurazione ottica
(fotogrammetria e sistemi a teodolite)


Koba Optima

Nell'ambito della misura di oggetti di grandi dimesioni si stanno diffondendo nuovi sistemi basati su tecnologie ottiche. L' assenza di un valido campione di riferimento per questa tipologia di sitemi, puo' costituire un serio problema nel momento in cui occorre gestirle nel contesto del sistema di qualità aziendale. In particolare, l'uso della fotogrammetria e dei sistemi a teodolite nell'idustria automobilistica rende evidente la necessità di individuare una corretta procedura di calibrazione, che preveda una grandezza fisica di riferimento. Il nuovo sistema Koba Optima, basato su una speciale riga ottica, risponde a questo tipo di esigenza ed assicura sia la rintracciabilità ad uno standard nazionale che la rispondenza alle linee guida VDI/VDE 2634.

Proprietà
  • Altissima stabilità a breve e lungo termine
  • Coefficiente di espansione termica vicino allo zero
  • facile utilizzo
  • leggero
  • conforme alle linee guida VDI /VDE 2634
  • può essere fornito con certfificato DKD

Caratteristiche

  • tubo in CFC
  • 6 sedi target in CFC con apertura a 130°
  • Target di altissima precisione con diam. di 10mm, in vetro ricoperto in cromo
  • possibilità di rilevazione di 15 differenti misure (fino a 2588mm) su ogni scala

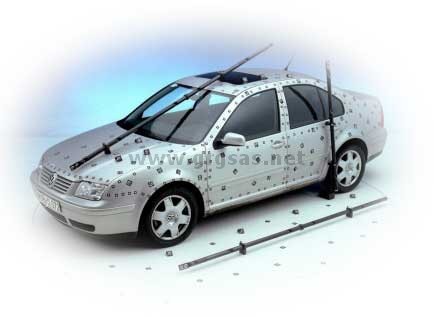

Esempio di utilizzo delle barre Koba Optima

Sistema di fissaggio barre Koba Optima

Caratteristiche principali

Il corpo del calibro è costituito da una riga ottica in fibra di carbonio lunga 2700mm (smontabile in due pezzi per facilitarne il trasporto). Sulla lunghezza sono disposti sei target dotati di coni di ingresso a 130° per consentire la massima flessibilità nel posizionamento. I target sono dischi con un diametro di 10mm con al centro un anello con un diametro interno di 1,25mm. L'anello deve essere puntato usando un sistema di misura a teodolite.

I target hanno usualmente uno sfondo in materiale riflettente per garantire che venga restituita sufficiente luce; in alternativa sono disponibili sfondi bianchi o retroilluminati. Le righe possono venire facilmente fissate su treppiedi, altri supporti o addirittura fissate sull'oggetto da misurare mediante l'utilizzo di speciali clip.

Il sistema Koba Optima prevede 15 possibili distanze di misura che, combinadosi con i set di target di cui è dotata la riga e il posizionamento della riga stessa nello spazio, forniscono una misura statisticamente sicura.

La calibrazione delle righe è eseguita con una macchina di misura speciale con una camera CDD per la registrazione dei target e 2 misuratori di distanza laser per la verifica delle lunghezze. La posizione del centro dei target è determinata utilizzando un prgramma di tracciamento ellittico. L'incertezza di misura è di 5 micron, considerevolmente inferiore a quelle sinora conseguita per i sistemi di fotogrammetria e a teodolite.

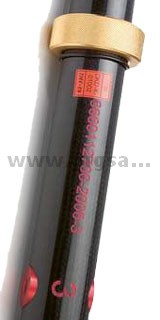

Barra koba-optima

Il sistema viene fornito in appositi set, dotati di una o più righe e dei relativi accessori

Calibrazione riga Koba
Optima set n° 3
Calibrazione riga
Optima set n° 3

L'opuscolo in inglese in formato pdf è disponibile nell'area Download
