Cubo a sfere KOBA-Q3
Per il controllo rapido delle macchine di misura
a coordinate

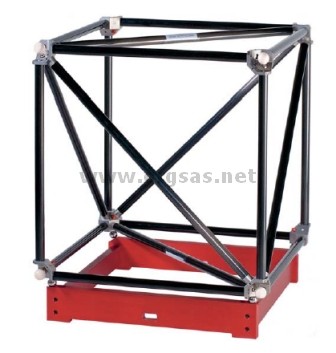

Koba-Q3 cubo a sfere per controllo tridimensionali

Questo strumento di verifica è stato sviluppato in collaborazione con l’Istituto Federale Tedesco di Fisica Tecnica (Physikalisch-Technische Bundesanstalt; PTB) e consiste in un cubo (dimensioni nominali 400 x 400 x 400 mm) con 8 sfere di ceramica montate agli 8 angoli.
Le distanze tra i centri delle sfere del cubo sono all’incirca pari a 400 mm. Altre distanze possono essere fornite su richiesta. Considerando il volume delimitato dalle sfere esistono 28 differenti combinazioni tra le distanze dei centri, la cui valutazione è rappresentativa della precisione della macchina di misura a coordinate. Il cubo è costituito da una cornice di tubi in fibra di carbonio. Tutte le intersezioni sono rinforzate da piastre, sempre in materiale composito. Le sfere di Ø 30 mm sono montate su rullini in carburo di tungsteno Ø 8 mm. La lunghezza standard del blocco di supporto è di 80 mm (e può essere adattata, entro certi limiti, alle vostre richieste).
Il peso complessivo si aggira attorno ai 4 kg.
Per il controllo delle macchine di misura a coordinate possono essere applicate due diverse procedure:
- Con la prima serie di misure si determinano le coordinate delle sfere. Nelle verifiche successive si osservano gli scostamenti rispetto alla serie di misure campione.
- Il cubo a sfere viene calibrato da un ente ufficiale (PTB o DKD, nel caso tedesco) e si verifica come la macchina di misura stia o meno lavorando entro i limiti di incertezza di misura consentiti.

Dimensioni disponibili:

  • 300x300x300mm
  • 400x400x400mm
  • 600x600x600mm
Caratteristiche principali
· Elevata stabilità, nel breve e nel lungo termine
· Coefficiente di espansione termica molto basso
· Elevata maneggevolezza
· Bassissimo peso
· Estrema velocità nell’utilizzo
· Calibrazione conveniente
· Prezzo competitivo
· Possibilità di utilizzo con software GUK-Q (Opzione)


Campo di applicazione
Il cubo a sfere KOBA-Q3, fornisce 28 distanze certificate. Utilizzando un sistema a più assi o con stilo girevole, potrete ottenere informazioni affidabili sulla affidabilità delle misure nello spazio.
Grazie all’estrema velocità del ciclo di misura, il fermo macchina dovuto alla procedura di verifica è limitato al massimo, rendendo disponibile la CMM per le usuali attività di misura.
Nel caso di utilizzi il KOBA-Q3 come semplice strumento di verifica (ovvero, non di taratura), non c’è bisogno di effettuare la calibrazione del cubo a sfere. In questo caso, infatti, le diverse misure di verifica verranno confrontate con una prima serie di misure effettuate immediatamente dopo la taratura della macchina di misura, in uno stato – dunque – ove si è certi della validità dei risultati ottenuti.
Grazie all’uso continuativo del cubo a sfere KOBA-Q3, i costi per la calibrazione e l’assistenza della macchina di misura a coordinate possono essere ridotti significativamente. In altri termini, gli interventi di calibrazione possono essere prorogati sino a che le misure verifiche effettuate con il cubo a sfere mostrano risultati privi di scostamenti significativi rispetto alla serie di misure campione.
Caratteristiche costruttive Cubo estremamente rigido grazie alla costruzione effettuata con cubi in fibra di carbonio e piastre di irrigidimento, sempre in materiale composito, in prossimità delle giunzioni dei tubi.
Le caratteristiche dei tubi in fibra di carbonio sono tali che il coefficiente di espansione termica è prossimo a zero.
L’uso della fibra di carbonio consente in rapporto estremamente favorevole tra peso e rigidità.

L'opuscolo in inglese in formato pdf è disponibile nell'area Download
