Blocchetti di riscontro pianparalleli in metallo duro (carburo di tungsteno) KOBA

Caratteristiche tecniche dei blocchetti pianparalleli KOBA in carburo di tungsteno

I blocchetti pianparalleli in metallo duro KOBA, realizzati in carburo di tungsteno, sono progettati per garantire un'elevatissima resistenza all'usura e un'eccellente stabilità dimensionale nel tempo. Con un rapporto di resistenza all'usura da circa 50 a 100 volte superiore rispetto all'acciaio, rappresentano una soluzione ideale per le applicazioni di misura e controllo in cui i blocchetti di riscontro sono sottoposti a un utilizzo frequente.

Grazie alla loro elevata durezza, superiore a 1.350 HV, i blocchetti di riscontro in carburo di tungsteno vengono utilizzati principalmente come blocchetti di protezione nelle combinazioni di misura. In particolare, proteggono dall'usura le superfici di misura esterne, maggiormente esposte al contatto durante l'utilizzo dei set di blocchetti pianparalleli.

Caratteristiche principali

Coefficiente di dilatazione termica del carburo di tungsteno

I blocchetti pianparalleli KOBA in carburo di tungsteno presentano un coefficiente di dilatazione termica particolarmente basso:

Questo valore è sensibilmente inferiore rispetto a quello dell'acciaio e rende necessario considerare attentamente le condizioni di temperatura e il materiale dei pezzi da misurare, per evitare incertezze dovute alla diversa dilatazione termica.

Blocchetti di protezione in carburo di tungsteno

RESISTENZA ALL'USURA
50–100 volte
Rispetto
all'acciaio
Resistenza superiore
DUREZZA
1.350 HV
Carburo di
tungsteno
Durezza superiore a 1.350 HV

Perché utilizzare i blocchetti in carburo?

I blocchetti pianparalleli in carburo di tungsteno sono particolarmente indicati come blocchetti di protezione, soprattutto nelle applicazioni in officina, dove l'usura delle superfici di misura è maggiore.

Per questo motivo, ogni set di blocchetti pianparalleli KOBA dispone di 2 sedi libere, predisposte per alloggiare uno o due blocchetti di protezione in carburo di tungsteno da 1 o 2 mm.

È tuttavia consigliabile utilizzare blocchetti in acciaio quando si misurano pezzi realizzati in acciaio e non è possibile mantenere con precisione una temperatura costante di 20 °C. La differenza tra i coefficienti di dilatazione termica dell'acciaio e del carburo di tungsteno potrebbe infatti determinare maggiori incertezze di misura.

Blocchetti pianparalleli KOBA in carburo di tungsteno ad alta resistenza all'usura

Hai bisogno di blocchetti pianparalleli KOBA in carburo di tungsteno?

Oltre ai blocchetti singoli e ai set standard, possiamo fornire blocchetti di riscontro in carburo di tungsteno con composizioni personalizzate e lunghezze speciali, in funzione delle specifiche esigenze di misura e controllo.

Contattaci per ricevere informazioni tecniche, individuare la soluzione più adatta alle tue applicazioni e richiedere un preventivo.

Richiedi informazioni

Set di blocchetti pianparalleli KOBA in carburo

I set di blocchetti pianparalleli KOBA sono disponibili in diverse composizioni, con differenti passi, quantità di blocchetti e campi di misura. Cliccare sul codice del set per visualizzarne il contenuto.

Codice set Passo più piccolo N. blocchetti Peso
0,0005 mm 122 4,2 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,0005
9 1,001 - 1,002 - 1,003 ........ 1,0009
49 1,01 - 1,02 - 1,03 .................. 1,49
7 0,5 - 1 - 1,5 - 1,6 - 1,7 - 1,8 - 1,9
47 2 - 2,5 - 3 ................................ 25
5 30 - 40 - 50 - 60 - 70
4 75 - 80 - 90 - 100
0,001 mm 116 4,0 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 - 1,003 ........ 1,009
49 1,01 - 1,02 - 1,03 ............ 1,49
50 0,5 - 1 - 1,5 - 2 .......................... 25
8 30 - 40 - 50 - 60 ..................... 100
0,001 mm 111 3,8 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 - 1,003 ........ 1,009
49 1,01 - 1,02 - 1,03 ............ 1,49
49 0,5 - 1 - 1,5 - 2 ................... 24,5
4 25 - 50 - 75 - 100
0,0005 mm 112 3,8 Kg
Blocchetti contenuti
Quantità Contenuto
112 Set 1111 M + 1,0005
0,005 mm 103 3,8 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
49 1,01 - 1,02 - 1,03 ............ 1,49
49 0,5 - 1 - 1,5 - 2 .................. 24,5
4 25 - 50 - 75 - 100
0,001 mm 91 3,1 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 - 1,003 ........ 1,009
49 1,01 - 1,02 - 1,03 ............ 1,49
4 1,6 - 1,7 - 1,8 - 1,9
19 0,5 - 1 - 1,5 - 2 .......................... 9,5
10 10 - 20 - 30 .................. 100
0,001 mm 87 3,0 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 - 1,003 ........ 1,009
49 1,01 - 1,02 - 1,03 ............ 1,49
19 0,5 - 1 - 1,5 - 2 .......................... 9,5
10 10 - 20 - 30 .................. 100
0,0005 mm 88 3,0 Kg
Blocchetti contenuti
Quantità Contenuto
88 Set 1087 M + 1,0005
0,005 mm 83 3,0 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
49 1,01 - 1,02 - 1,03 ............ 1,49
4 1,6 - 1,7 - 1,8 - 1,9
19 0,5 - 1 - 1,5 - 2 .......................... 9,5
10 10 - 20 - 30 .................. 100
0,005 mm 79 3,0 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
49 1,01 - 1,02 - 1,03 ............ 1,49
19 0,5 - 1 - 1,5 - 2 .......................... 9,5
10 10 - 20 - 30 .................. 100
0,005 mm 76 2,5 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
49 1,01 - 1,02 - 1,03 ............ 1,49
19 0,5 - 1 - 1,5 - 2 .......................... 9,5
5 10 - 20 - 30 - 40 - 50
2 75 - 100
0,005 mm 47 2,6 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
9 1,01 - 1,02 - 1,03 ............ 1,09
9 1,1 - 1,2 - 1,3 ................... 1,9
24 1 - 2 - 3 .................. 24
4 25 - 50 - 75 - 100
0,005 mm 47 2,6 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
19 1,01 - 1,02 - 1,03 ............ 1,19
8 1,1 - 1,2 - 1,3 ................... 1,9
9 1 - 2 - 3 .................. 9
10 10 - 20 - 30 ............... 100
0,001 mm 46 2,6 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 - 1,003 ........... 1,009
9 1,01 - 1,02 - 1,03 ............ 1,09
9 1,1 - 1,2 - 1,3 ................... 1,9
9 1 - 2 - 3 .................. 9
10 10 - 20 - 30 ............... 100
0,001 mm 41 2,0 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 - 1,003 ........... 1,009
9 1,01 - 1,02 - 1,03 ............ 1,09
9 1,1 - 1,2 - 1,3 ................... 1,9
9 1 - 2 - 3 .................. 9
5 10 - 20 - 40 - 70 - 100
0,005 mm 38 2,5 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
9 1,01 - 1,02 - 1,03 ............ 1,09
9 1,1 - 1,2 - 1,3 ................... 1,9
9 1 - 2 - 3 .................. 9
10 10 - 20 - 30 ................ 100
0,005 mm 33 1,6 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
9 1,01 - 1,02 - 1,03 ............ 1,09
9 1,1 - 1,2 - 1,3 ................... 1,9
9 1 - 2 - 3 .................. 9
5 10 - 20 - 40 - 70 - 100
0,005 mm 32 1,2 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
9 1,01 - 1,02 - 1,03 ............ 1,09
9 1,1 - 1,2 - 1,3 ................... 1,9
9 1 - 2 - 3 .................. 9
4 10 - 20 - 30 - 50
0,005 mm 18 1,5 Kg
Blocchetti contenuti
Quantità Contenuto
1 1,005
4 1,01 - 1,02 - 1,03 - 1,06
4 1,1 - 1,2 - 1,3 - 1,6
4 1 - 2 - 3 - 6
5 10 - 20 - 30 - 60 - 100
0,001 mm 18 0,4 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 ............. 1,009
9 1,01 - 1,02 ................. 1,09
0,001 mm 9 0,25 Kg
Blocchetti contenuti
Quantità Contenuto
9 1,001 - 1,002 ............. 1,009
Nota:
Ogni set di blocchetti di riscontro, ad eccezione dei set supplementari, è dotato di appositi alloggiamenti aggiuntivi per la conservazione di 2 blocchetti protettivi in carburo da 1 mm o 2 mm.
– L'inserto della scatola è avvitato e può essere rimosso per la pulizia.
– Il fondo e il coperchio delle scatole contengono uno strato di carta speciale per la protezione dalla ruggine.

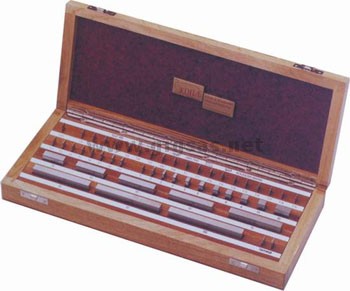

Set di blocchetti pianparalleli in carburo KOBA
Set 1087 M Set con 87 blocchetti di riscontro.
Blocchetti di riscontro KOBA per controlli dimensionali
Set 1111 M Set con 111 blocchetti di riscontro.

Blocchetti protettivi in carburo

I blocchetti protettivi in carburo vengono utilizzati alle estremità delle combinazioni per proteggere le superfici di misura dei blocchetti in acciaio o in ceramica dall'usura e dai danneggiamenti durante l'impiego.

Codice set Passo più piccolo N. blocchetti Peso
- 2 -
Blocchetti contenuti
Quantità Contenuto
2 2 - 2
- 2 -
Blocchetti contenuti
Quantità Contenuto
2 1 - 1

Set di blocchetti pianparalleli per la calibrazione dei comparatori utilizzati nella verifica dei set di blocchetti pianparalleli, secondo la linea guida DAkkS-DKD-R 4-1 – 2ª nuova edizione, 2010

Incertezze di misura: PTB: U = 0,01 µm / KOBA: U = 0,03 µm

Codice set Passo più piccolo N. blocchetti Peso
.. 11 1 Kg
Blocchetti contenuti
Quantità Contenuto
5 0,5 - 0,5 - 1,0 - 1,005 - 1,01
4 4,0 - 4,0 - 100 - 100
2 6 + blocchetto speciale a ponte da 6

Certificato di taratura PTB: per questo set, su richiesta, è possibile fornire un certificato di taratura rilasciato dalla Physikalisch-Technische Bundesanstalt (PTB).

Set di blocchetti per il controllo dei micrometri

I set di blocchetti per il controllo dei micrometri sono disponibili in diverse combinazioni, per il controllo di micrometri con differenti campi di misura. Cliccare sul codice del set per visualizzarne il contenuto.

Codice set Passo più piccolo N. blocchetti Peso
... 10 1,0 Kg
Blocchetti contenuti
Quantità Contenuto
5 2,5 - 5,1 - 7,7 - 10,3 - 12,9
5 15,0 - 17,6 - 20,2 - 22,8 - 25
.. 10 1,2 Kg
Blocchetti contenuti
Quantità Contenuto
5 2,5 - 5,1 - 7,7 - 10,3 - 12,9
5 15,0 - 17,6 - 20,2 - 22,8 - 25 + lente interferometrica Ø30mm
.. 13 1,5 Kg
Blocchetti contenuti
Quantità Contenuto
13 Come set 1010 M + blocchetti da 50, 75 e 100 mm
1010MP Set blocchetti di riscontro pianparalleli KOba in carburo
1010 MP Set con 10 blocchetti di riscontro e una lente interferometrica.
