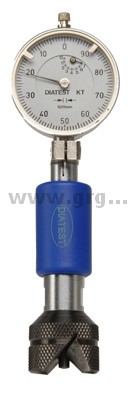

KT + KTB Tastatori per smussi


I tastatori KT e KT-B sono utilizzati per la misura diretta di smussi a 45° su pezzi con angolo retto o raggiati come pure in fori e scanalature. Questi strumenti servono anche per confronti con altri smussi a 45°.


KT
KT-B

Applicazioni:

KT:
A+B (r=1-9,5mm)
C+D (0-7mm)
F per scanalature superiori a 16mm
KT-B :
A+B (r=1-9,5mm)
C (0-7mm)
E per fori con diametri a partire da 28mm
F per scanalature superiori a 16mm

A
B
C
D
E
F
raggio
raggio
smusso 45°
smusso 45°
sedi di viti 45°
smusso 45°



I comparatori speciali

I comparatori degli strumenti KT hanno una demoltiplicazione particolare:
1 rotazione della lancetta = 0,707mm
Questo rapporto di demoltiplicazione consente la lettura diretta della quota dello smusso (per es. 1x45°).

Costruzione

I tastatori di misura e la punta d'appoggio bombata del KT-B sono in carburo di tungsteno. Il prisma è in acciaio temperato e rettificato.

Principio funzionamento KT

Gli strumenti KT sono forniti completi di comparatore analogico speciale, master e astuccio in legno. A richiesta possono essere forniti con comparatore digitale

N.B.: Il tipo KT è preferito al KT-B in ragione del suo semplice utilizzo. In più permette la comparazione di raggi esterni sui pezzi; la quota esatta del raggio è determinata su una tabella di conversione fornita insieme allo strumento. Inoltre il KT consente una verifica rapida dei difetti di circolarità sui pezzi cilindrici
Il KT-B invece, è stato messo a punto particolarmente per la misura di smussi in alesaggi e fresature.

Tabella di conversione in gradi

Gradi = valore letto
Gradi = Valore letto
Valore letto = Gradi
0,10=0,06
4,00=2,34
0,01=0,02
0,20=0,12
4,25=2,49
0,02=0,03
0,25=0,15
4,50=2,63
0,03=0,05
0,30=0,18
4,75=2,78
0,04=0,07
0,40=0,23
5,00=2,93
0,05=0,09
0,50=0,29
5,25=3,07
0,06=0,10
0,60=0,35
5,50=3,22
0,07=0,12
0,70=0,41
5,75=3,37
0,08=0,14
0,75=0,44
6,00=3,51
0,09=0,15
0,80=0,47
6,25=3,66
0,10=0,17
0,90=0,53
6,50=3,81
0,11=0,19
1,00=0,59
6,75=3,95
0,12=0,20
1,25=0,73
7,00=4,10
0,13=0,22
1,50=0,88
7,25=4,24
0,14=0,24
1,75=1,02
7,50=4,39
0,15=0,26
2,00=1,17
7,75=4,54

2,25=1,32
8,00=4,68
2,50=1,46
8,25=4,83
2,75=1,61
8,50=4,98
3,00=1,76
8,75=5,12
3,25=1,90
9,00=5,27
3,50=2,05
9,25=5,42
3,75=2,20
9,50=5,56



Esempio di conversione:
Valore visualizzato sul comparatore: 2,12
Conversione: 2,12=(2,05+0,07) quindi: (2,05=)3,50°+(0,07=)0,12° = 3,62°
oppure si moltiplica il valore visualizzato sul comparatore per 1,707:
2,12*1,707= 3,61884

Possiamo anche fornire calibri KT speciali. Mandateci i disegni dei pezzi da controllare per una valutazione.

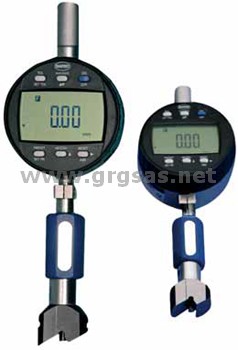

KT calibro  speciale Diatest per smussi
