Diatron 2200
La nuova generazione delle colonnina di misura

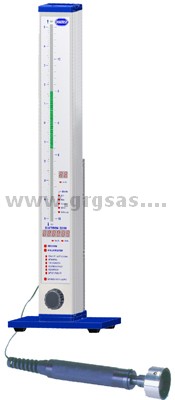

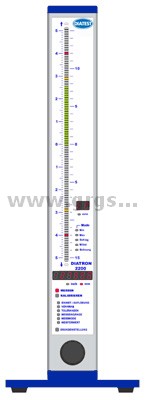

Diatron 2200 colonnina di misura Diatest

Il Diatron 2200 è un visualizzatore elettronico che consente la connessione fino a 8 strumenti. E' possibile collegere contemporaneamente strumenti molto diversi fra loro per tipologia e marca, come per esempio:

L’estrema flessibilità nella connessione di strumenti di misura è ottenuta grazie all’integrazione del sistema modulare IMBus.

In un unico dispositivo sono presenti queste caratteristiche di misura:
  • riconoscimento automatico degli strumenti in funzione
  • misure statiche
  • misure dinamiche (MAX, MIN, MEAN, TIR)
  • suddivisione in classi (fino a 30 classi omogenee)

Programmi di misura altamente sofisticati consentono di calibrare gli strumenti in modo semplice e veloce con 1 o 2 master.


Due display numerici permettono di visualizzare il valore assoluto, quello relativo o la classe di appartenenza del pezzo, insieme con il numero del calibro/canale .
Il display a colonna, con tre colori diversi, consente una immediata visualizzazione delle tolleranze del pezzo ed è quindi adatto per il controllo delle caratteristiche nella pro-duzione di serie.

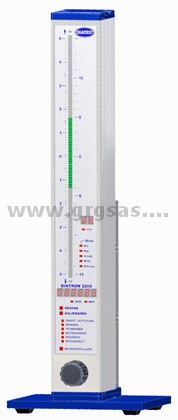

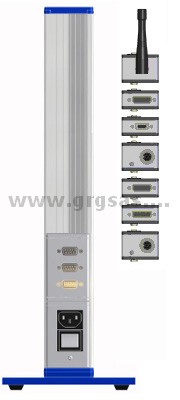

Diatron 2200 vista frontaleDiatron 2200 vista posteriore con moduli separatiDiatron 2200 con tampone di misura  BMD

l nuovo sistema Bus del Diatron 2200 fornisce la soluzione a molte sofisticate applicazioni di misura semplicemente collegando più colonnine tra di loro.

Caratteristiche tecniche

  • Facile programmazione, anche da PC e ottima leggibilità dei display colorati
  • Visualizzazione dei valori assoluti o comparativi
  • Indicazione delle misure in mm o in pollici
  • Programmazione dei valori del master e azzeramento automatico
  • Calibrazione automatica con 1 o 2 master di riferimento per strumenti pneumatici
  • Inserimento di passwords separate per la programmazione e l'azzeramento
  • Impostazione timer per obbligare l'operatore ad azzerarsi ad intervalli predefiniti
  • Input di misurazione liberamente combinabili con differenti fattori di moltiplicazione: da -9,99 a +99,99 (es. 0,50A + 1,37B + 2,31C - 0,09D)
  • Uscita dati Opto-RS232
  • Possibilità di collegamento fino a 3 diversi pedali/pulsanti
  • Protezione IP65 nella parte frontale (CEI / IEC 529)
  • Possibilità di invio delle tolleranze ad una macchina o PLC (con un OA-Adapter)

Il software per la programmazione da PC viene fornito gratuitamente (è necessario un cavo di collegamento RS232). Il software consente una facile ed intuitiva programmazione di tutte le funzioni della colonnina e, in più, Vi da la possibilità di memorizzare sul PC i vari programmi di misura impostati sulle vostre colonnine, in modo da poterli ricaricare in qualsiasi momento e in pochi secondi.

Caratteristiche di misura

  • Campi di misura disponibili:
    ± 5,0 mm / 0.50"
    ± 1,5 mm / 0,150"
    ± 0,5 mm / 0,050"
    ± 0,05 mm / 0,015"
    ± 0,050 mm / 0,005"
    ± 0.015 / 0,0015"
    ± 0.005 / 0.0005"

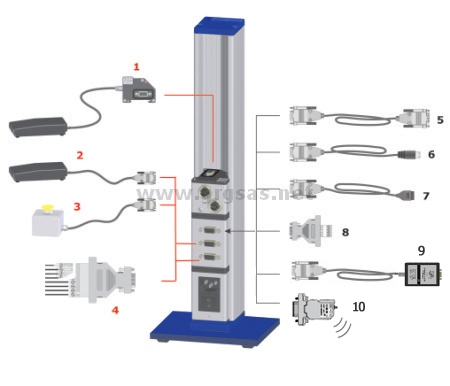

Accessori

Accessori per colonnina di misura  IBR C200
Da collegare
ai moduli imbus

Da collegare
alla porte Ft1 e Ft2

Da collegare
alla porta RS232
1 Pedale Imbus   2) DT2200-FS Pedale standard   5) DT2200-RS232 cavo di collegamento a PC, per porte RS232
    3) DT2200-HS Pulsante standard   6) DT2200-USB cavo di collegamento a PC, per porte USB
    4) OA-adp adattatore (per output tolleranze)   7) RSD-adp cavo di collegamento ad interfacce Digimatic
        8) RSA-adp adattatore analogico (+/-10V out
        9) PN-adp Adattatore Profinet
        10) ISM-232 radio modulo



Vedere anche : Diatron 6060 µNetwork, Visualizzatore elettronico B200 e Colonnina di misura C200, Diatron 1000
