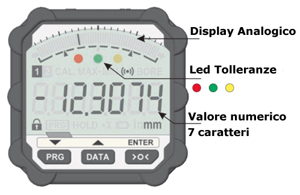

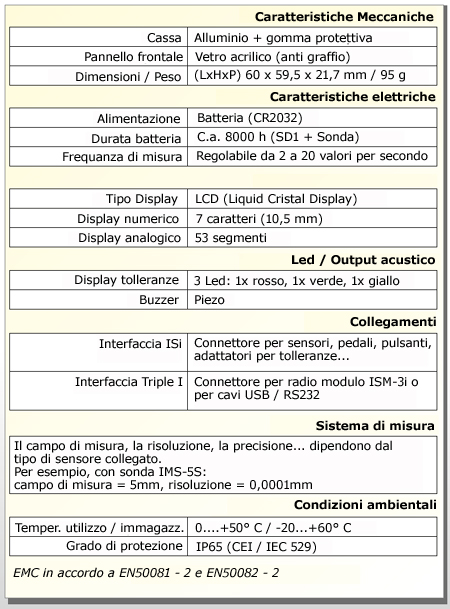

Il visualizzatore SD1 è stato sviluppato appositamente per l'utilizzo in abbinamento alle sonde IBR IMS. L'alto grado di protezione (IP65) e la sua robustezza lo rendono particolarmente indicato per l'utilizzo in ambiente industriale anche in condizioni ambientali critiche. Il display è ruotabile e fornisce una visualizzazione numerica ed analogica della misura. Dei led luminosi evidenziano il risultato della misura (VERDE, GIALLO, ROSSO). Lo strumento è dotato di molteplici funzioni che possono essere disattivate o attivate, sul visualizzatore, grazie al software di programmazione IBR_SD1_PC (per il collegamento al PC, per la programmazione, è necessario il cavo 3i-usb).

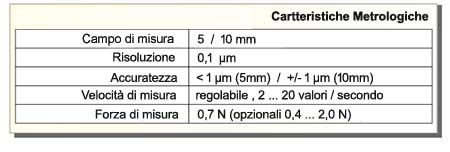

Le sone IMS, utilizzate con il visualizzatore SD1, possono avere forze di misura diverse (per la versione con spinta a molla). Forze di misura disponibili:

• 0,7N (versione standard)
• 0,4N
• 1,2N
• 1,6N
• 2,0N

	Pannello Frontale

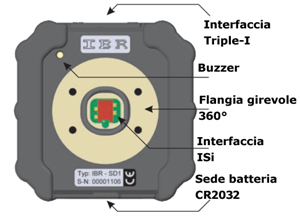

	Pannello posteriore

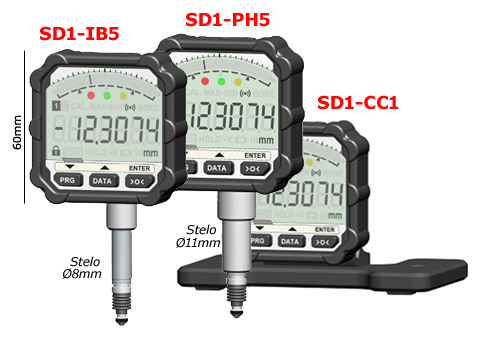

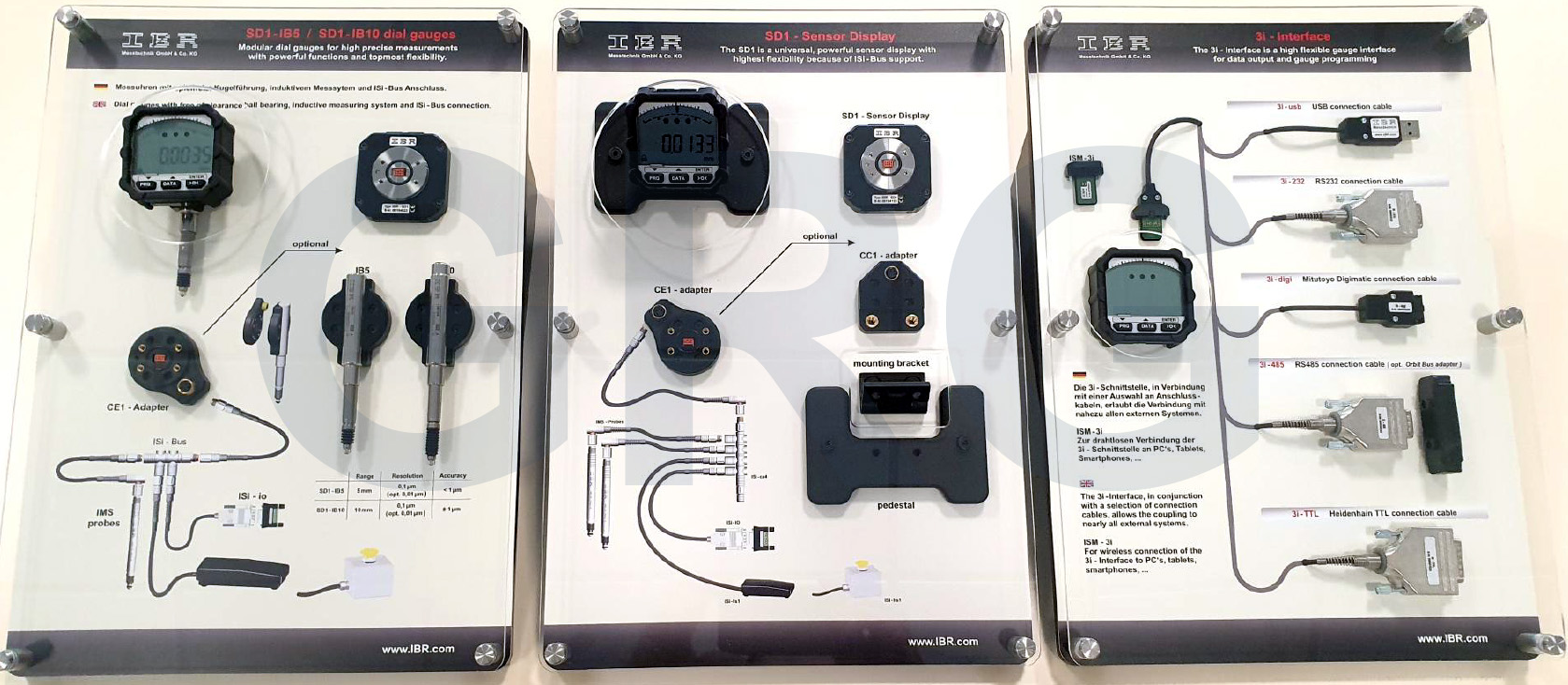

Il visualizzatore SD1 è disponibile in 3 diverse configurazioni: SD1-IB5, SD1-PH1 e SD1-cc1. Tutte le versioni possono gestire un massimo di 2 sonde IMS.



SD1-IB5 Comparatore digitale di alta precisione

Comparatore digitale con sonda IMS-5S integrata. Versioni disponibili:

• SD1-IB5 con sonda con spinta a molla (varie forze di misura disponibili)
• SD1-IB5P con sonda con spinta pneumatica con soffietto
• SD1-IB5J con sonda con spinta pneumatica a pistone
• SD1-IB5V con richiamo della sonda a vuoto

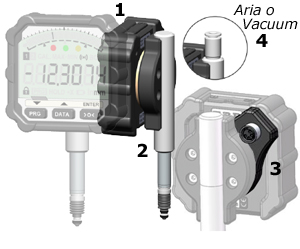

	Visualizzatore SD1 Portasonda con sonda integrata CE-1 adattatore per il collegamento di una seconda sonda o un pedale/pulsante (opzionale) Adattatori opzionali per collegamento aria / o vuoto
Nota: la sonda con il relativo portasonda sono fissati al visualizzatore SD1 con 4 viti



SD1-PH5 Comparatore digitale modulare

Comparatore modulare con sonda rimovibile. Composta da:

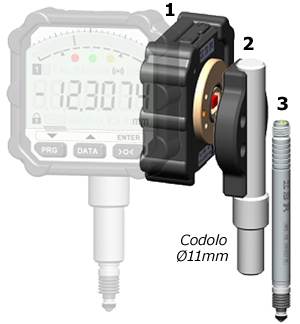

Visualizzatore SD1 PH5 Portasonda con codolo di fissaggio Ø11mm Sonda IMS-5S CE-1 adattatore per il collegamento di una seconda sonda o un pedale/pulsante (opzionale-vedi foto sopra voce 3)
Questa versione con codolo Ø11 è stata studiata per l'utilizzo su stativi. Utilizzabile solo con sonde con spinta a molla



SD1-CC1 Visualizzatore compatto

Versione con basetta. Composta da:

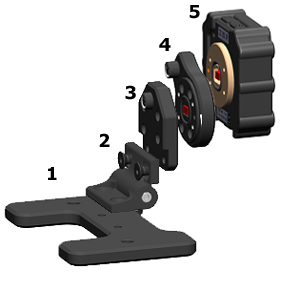

Base Braccio snodabile CC1 dattatore CE-1 adattatore per il collegamento di una seconda sonda (opzionale) Visualizzatore SD1 Cavo Sonda/e IMS

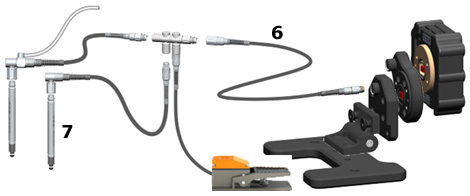

SD1-CC1 collegato a 2 sonde IMS-5S (di cui una pneumatica) e ad un pedale



Lo strumento puo essere collegato ad un PC, per la programmazione (solo via cavo) o per l'invio della misura, attraverso cavi RS232 o USB o attraverso il radio modulo ISM-3i (il PC dovrà essere dotato di una antenna ricevente ISM-usb). Sono inoltre disponibili ulteriori cavi per il collegamento ad altre tipologie di visualizzatori/sistemi.

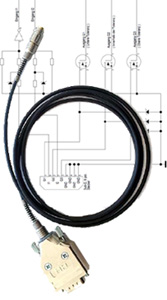

• 3i-USB cavo di collegamento a PC, per porte USB
• 3i-232 cavo di collegamento a PC, per porte RS232
• 3i-digi cavo di collegamento a sistemi Mitutoyo Digimatic
• 3i-485 cavo di collegamento a sistemi con interfaccia RS485
• 3i-Orbit cavo di collegamento a network Orbit
• 3i-TTL cavo di collegamento a interfacce Heidenhain TTL
