Le sonde IMS sono una nuova generazione di sonde induttive con elettronica e sensore della temperatura integrati. Il segnale analogico viene "risolto" internamente alla sonda, che, quindi, manda, in uscita, un segnale digitale. Gli errori di linearità e temperatura vengono compensanti direttamente all'interno della sonda stessa.

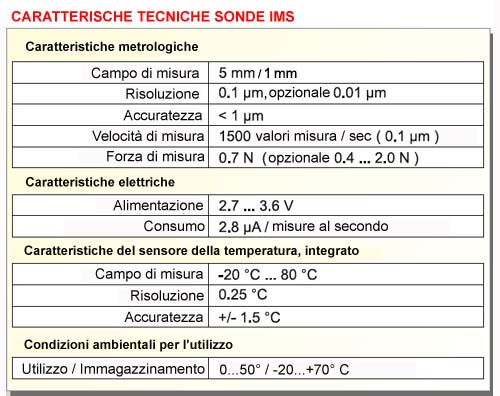

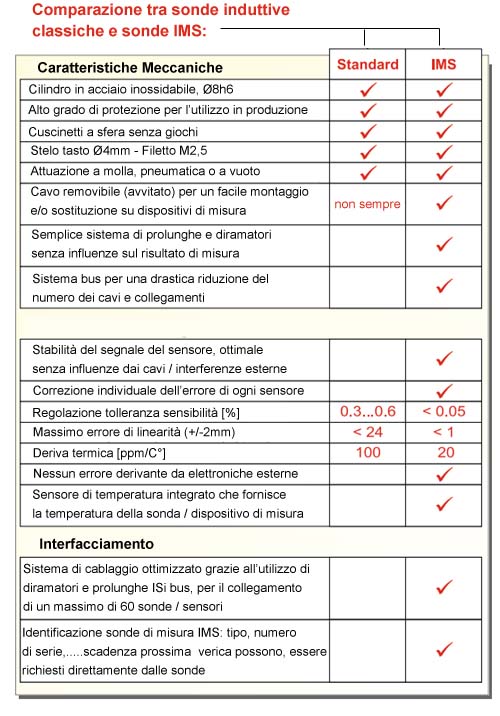

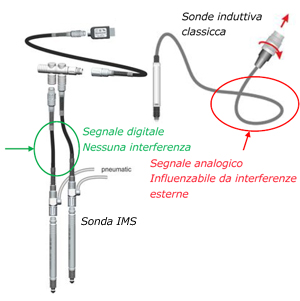

Il vantaggio è dato dal fatto che i sensibili segnali di misura, analogici, non vengono più trasferiti fuori dalla custodia della sonda di misura, tramite cavi e poi misurati esternamente dall'elettronica ma vengono elaborati e digitalizzati direttamente all'interno delle sonde IMS. Pertanto il segnale in uscita non può essere influenzato da interferenze esterne.

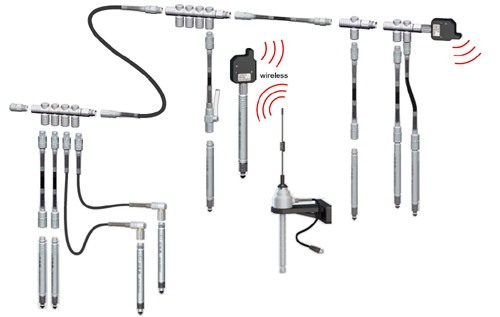

Le sonde IMS sono disponibili sia con cavo integrato (modelli C), che con cavo removibile (pluggable). I cavi hanno un diametro di 3mm. I due tipi di cavi sono assolutamente compatibili, quindi, per esempio, è possibile prolungare il cavo integrato in una sonda con un cavo removibile

Sonde senza cavo:

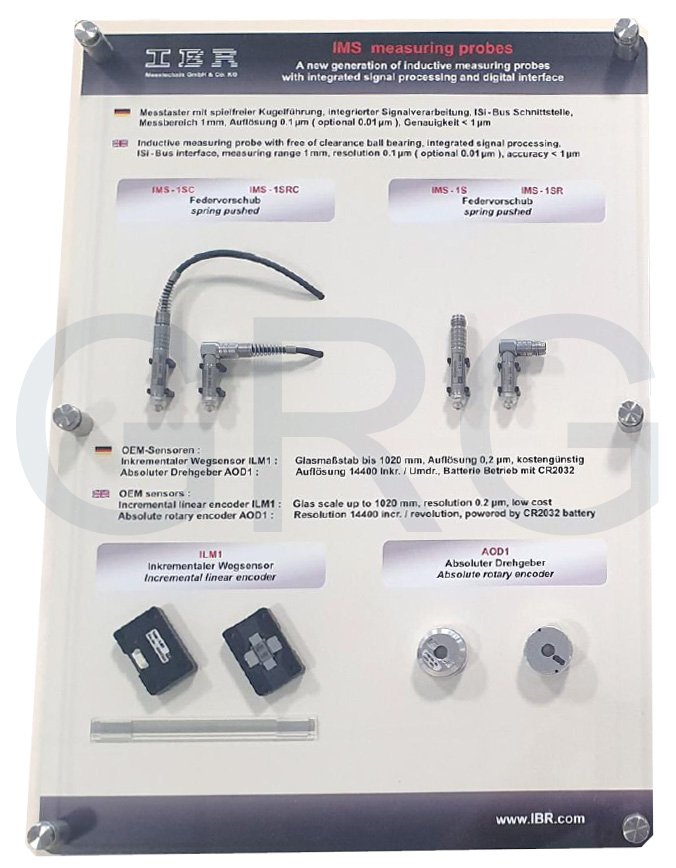

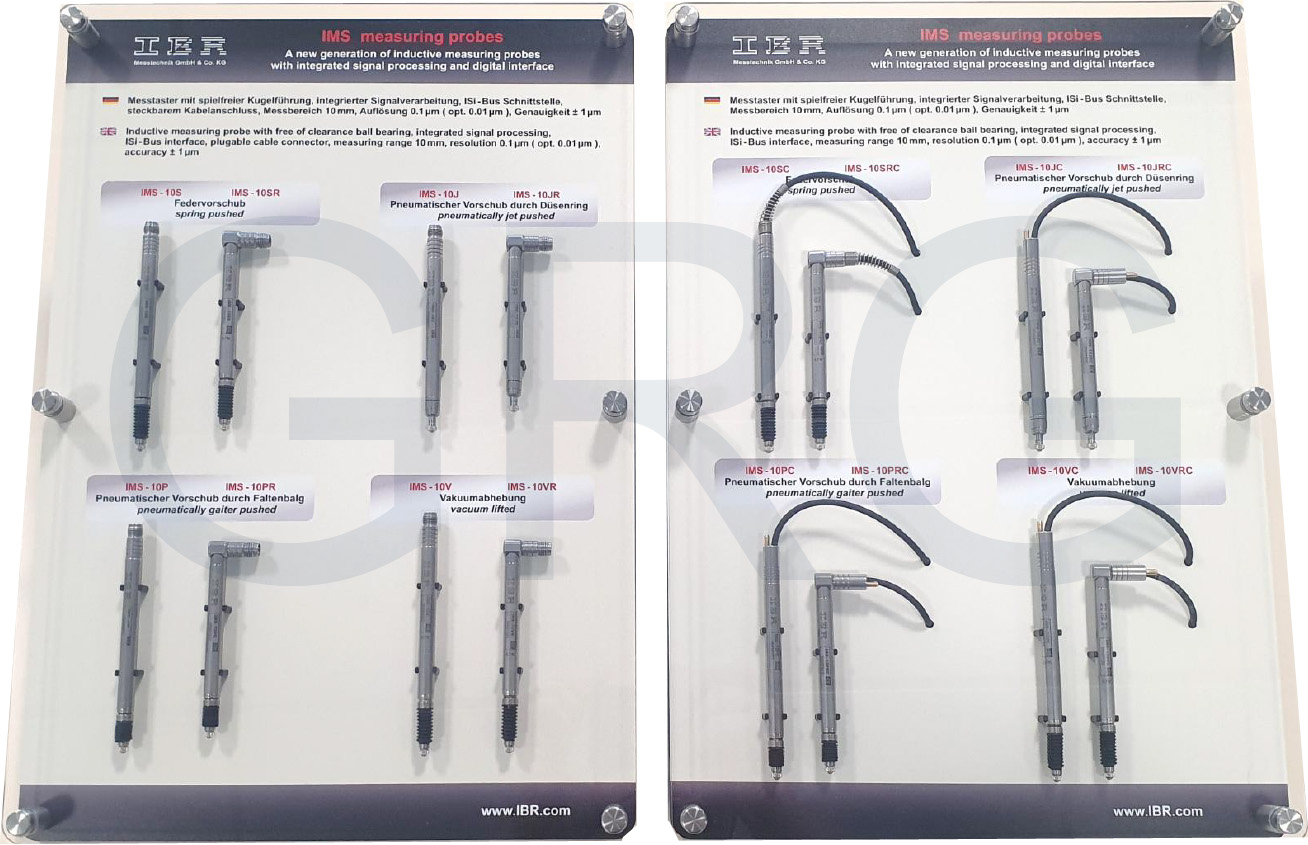

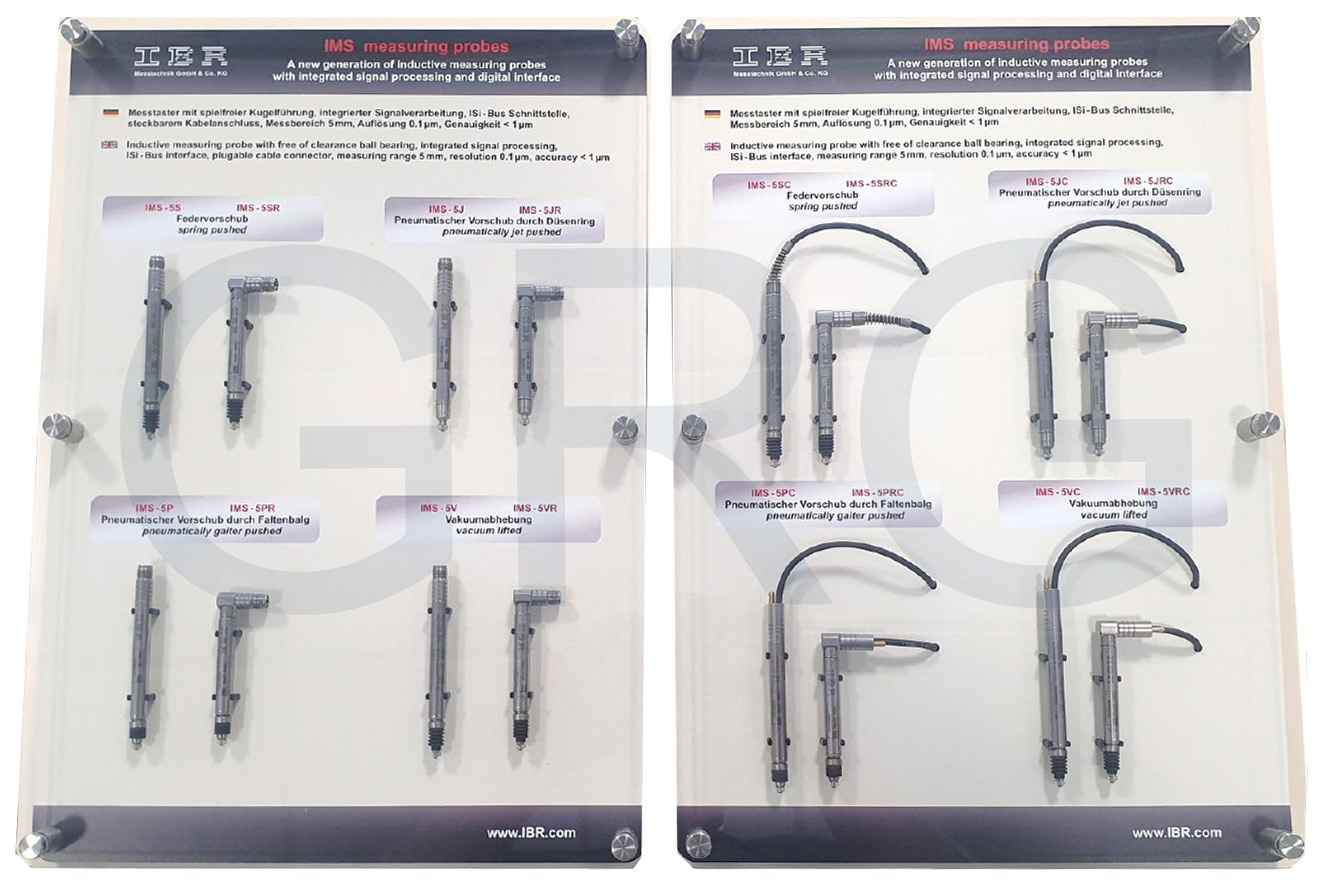

Modello  Campo di misura Risoluzione Accuratezza Uscita cavo Spinta / richiamo IMS-1S 1 mm 0,1 µm < +/-1 µm assiale molla IMS-1SR 1 mm 0,1 µm < +/-1 µm radiale molla IMS-5P 5 mm 0,1 µm < +/-1 µm assiale pneumatica a soffietto (*) IMS-5JR 5 mm 0,1 µm < +/-1 µm radiale pneumatica a pistone (*) IMS-5J 5 mm 0,1 µm < +/-1 µm assiale pneumatica a pistone (*) IMS-5VR 5 mm 0,1 µm < +/-1 µm radiale richiamo a vuoto IMS-5V 5 mm 0,1 µm < +/-1 µm assiale richiamo a vuoto IMS-5SR 5 mm 0,1 µm < +/-1 µm radiale molla IMS-5PR 5 mm 0,1 µm < +/-1 µm radiale pneumatica a soffietto (*) IMS-5S 5 mm 0,1 µm < +/-1 µm assiale molla IMS-10PR 10 mm 0,1 µm +/-1 µm radiale pneumatica a soffietto (*) IMS-10S 10 mm 0,1 µm +/-1 µm assiale molla IMS-10P 10 mm 0,1 µm +/-1 µm assiale pneumatica a soffietto (*) IMS-10J 10 mm 0,1 µm +/-1 µm assiale pneumatica a pistone (*) IMS-10SR 10 mm 0,1 µm +/-1 µm radiale molla IMS-10JR 10 mm 0,1 µm +/-1 µm radiale pneumatica a pistone (*) IMS-10VR 10 mm 0,1 µm +/-1 µm radiale richiamo a vuoto IMS-10V 10 mm 0,1 µm +/-1 µm assiale richiamo a vuoto

Sonde con cavo integrato (Lunghezza cavo: 2m):

Modello  Campo di misura Risoluzione Accuratezza Uscita cavo Spinta / richiamo IMS-1SRC 1 mm 0,1 µm < +/-1 µm radiale molla IMS-1SC 1 mm 0,1 µm < +/-1 µm assiale molla IMS-5SC 5 mm 0,1 µm < +/-1 µm assiale molla IMS-5VRC 5 mm 0,1 µm < +/-1 µm radiale richiamo a vuoto IMS-5VC 5 mm 0,1 µm < +/-1 µm assiale richiamo a vuoto IMS-5PRC 5 mm 0,1 µm < +/-1 µm radiale pneumatica a soffietto (*) IMS-5PC 5 mm 0,1 µm < +/-1 µm assiale pneumatica a soffietto (*) IMS-5JRC 5 mm 0,1 µm < +/-1 µm radiale pneumatica a pistone (*) IMS-5JC 5 mm 0,1 µm < +/-1 µm assiale pneumatica a pistone (*) IMS-5SRC 5 mm 0,1 µm < +/-1 µm radiale molla IMS-10VRC 10 mm 0,1 µm +/-1 µm radiale richiamo a vuoto IMS-10SC 10 mm 0,1 µm +/-1 µm assiale molla IMS-10SRC 10 mm 0,1 µm +/-1 µm radiale molla IMS-10PC 10 mm 0,1 µm +/-1 µm assiale pneumatica a soffietto (*) IMS-10PRC 10 mm 0,1 µm +/-1 µm radiale pneumatica a soffietto (*) IMS-10JC 10 mm 0,1 µm +/-1 µm assiale pneumatica a pistone (*) IMS-10VC 10 mm 0,1 µm +/-1 µm assiale richiamo a vuoto IMS-10JRC 10 mm 0,1 µm +/-1 µm radiale pneumatica a pistone (*)

Il catalogo completo in inglese è disponibile nell'area Download

(*) Sonde pneumatiche

Le sonde pneumatiche a pistone (codice J), non avendo alcun soffietto, componente facilmente danneggiabile, sono più robuste ma, poichè l'aria scorre lungo tutto il corpo della sonda, richiedono una maggiore attenzione alla qualità dell'aria. Al contrario, le sonde con il soffietto (Codice P), non possono essere danneggiate al loro interno poichè l'aria lavora solo all'interno del soffietto ed il resto della sonda è chiuso ermeticamente. Con le sonde pneumatiche a soffietto (codice P) consigliamo l'utilizzo di un filtro AE-FC1 (<0,005mm) mentre con quelle a pistone (codice J) consigliamo il filtro AE-FF (<0,001mm) in abbinamento al regolatore di pressione AE-FP.
Pressioni massime: sonde J: 1,5 Bar / Sonde P: 4,5 Bar. I tubi per il collegamento dell'aria alle sonde devono avere un diametro esterno di 4mm e uno interno di 2,5mm.

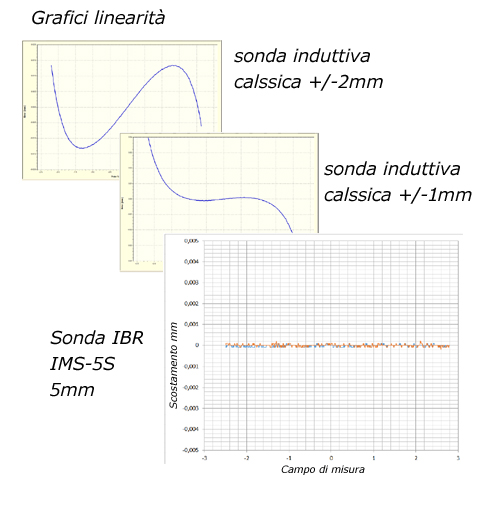

Grazie a queste carratteristiche le nuove sonde IBR hanno una linearità paragonabile a quella delle sonde incrementali, ad un prezzo notevolmente inferiore.
