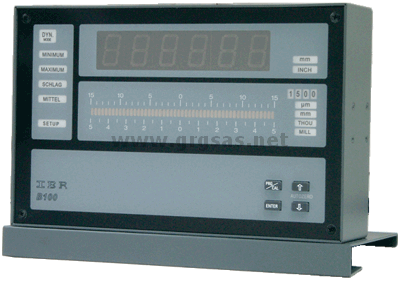

Visualizzatore elettronico B100
Dinamico - Multi gauging - Classi
Prodotto fuori produzione. Vedere colonnina B200


Al visualizzatore elettronico B100 si possono collegare 4 sonde induttive, convertitori pneumatici o sensori con uscita di tipo analogico.
Le cifre del display numerico sono 4 VOLTE più grandi di quelle della colonnina standard!!

Sono disponibili 3 diversi modelli:

  • B100 Dinamico (per misure dinamiche MIN, MAX, TIR, MEAN)
  • B100 Multi Gauging (con selezione automatica o manuale dello strumento)
  • B100 con visualizzazione classi (per la calssificazione dei pezzi misurati fino a 30 diverse classi)

La tecnologia ad alto livello dei programmi di misurazione semplifica il lavoro e la calibrazione degli strumenti.
Il display numerico è progettato per fornire valori assoluti o comparativi, e la classificazione dei pezzi misurati.
I tre diversi colori del display consentono una immediata e inequivocabile identificazione della "qualità" del pezzo misurato": verde=buono, rosso=scarto, giallo=superati i limiti di controllo.

Questo apparecchio è ideale per la verifica manuale di diametri interni e, inoltre, per un rapido controllo qualitativo contemporaneo di molti strumenti di misura.
Misurazioni più sofisticate diventano ora possibili grazie al collegamento "a cascata" di piu'visualizzatori di misura.



Caratteristiche tecniche

  • Facile programmazione, anche da PC e ottima leggibilità dei display colorati
  • Visualizzazione dei valori assoluti o comparativi
  • Indicazione delle misure in mm o in pollici
  • Programmazione dei valori del master e azzeramento automatico
  • Calibrazione automatica con 1, 2 o 3 master di riferimento per strumenti pneumatici
  • 4 input di misurazione liberamente combinabili con separati elementi moltiplicatori per ciascun input -9,99… +99,99 (es. 0,50A + 1,37B + 2,31C - 0,09D)
  • Uscita dati Opto-RS232

Caratteristiche meccaniche

  • Dimensioni LxHxP: 230x145x60mm
  • Peso: 1100g circa

Caratteristiche elettriche

  • Interruttore primario di alimentazione integrato
  • Voltaggio: 85....265 V AC
  • Frequenza: 47...440 Hz
  • Corrente in entrata < 2A

Caratteristiche di misura

  • Campo di misura /risoluzione:
    ± 1,5 mm / 0,1 µm
    ± 15 mm / 1 µm
    ± 0.059 / 0,00001 pollici
    ± 0.59 / 0.0001 pollici
  • Risoluzione: 16 Bit (interna)
  • Linearità: < 0,012%
  • Isteresi: < 0,005%
  • Errore ammesso nella temperatura: <0,008% / K
  • Posizione zero: <0,008% / K

Programmazione

Il visualizzatore viene fornito con una "scheda per la programmazione" che rende facile e veloce l'impostazione dello strumento. (disponibile nella sezione Download). E'anche possibile programmarla attraverso il PC grazie al software gratuito BC100.EXE (è indispensabile un cavo di collegamento tra PC e il B100- per la richiesta del software contattateci)

Accessori

  • Cavo PC-RS232 per collegamento a PC (per porte COM) - cod. F601 002
  • Cavo PC -USB per collegamento a PC (per porta USB) - cod. F601 020
  • Pedale/Pulsante standard - cod. F602 001 / F602 010
  • Pedale/pulsante per la connessione "a cascata" - F602 003 / F602 003
  • Cavo RSD, per la connessione della C100 a periferiche Digimatic - cod F601 030
  • SP4-AC Batterie ricaricabili per l'utilizzo della colonnina senza la connessione alla rete elettrica
  • Buffer RS232 Apparecchio per la registrazione e il trasferimento dei valori di misura
  • COM Server Apparecchio per la connessione della colonnina ad una rete aziendale
Vedere anche : Colonnina di misura C100 e Diatron 5000 Plus
