Adattatori


Gli adattatori per tamponi BMD vengono usati per connetterei tamponi con filettature piccole a accessori con filettature piu' grandi; in uqesto modo si possono razionalizzare i costi.
Esistono diversi tipi di adattatori: standard, con protezione antirottura (modello SP) e regolazione del carrico del comparatore o della sonda (serie F).
Le prolunghe della serie TV-2, TV-2,5, TV-4 e TV-3,8 fungono anche da adattatori.

N.B.: usando gli adattatori è importante garantire un carico sufficiente dei comparatori, in particolar modo con adattatori della serie 4.

esempio utilizzo adattatori

X= Distanza tra la facciata filettata del tampone e la filettatura dell'adattatore.

Adattatori per tamponi BMD serie 4

A4-6

Utilizzabile anche con tamponi BMD-PA
X = 1

adattatore a4-6




A4-6-SP

X = 1

adattatore a4-6-sp


A4-10
Questo adattatore non può essere utilizzato con accessori della serie 10 con spillo di trasmissione
X = 3

adattatore a4-10

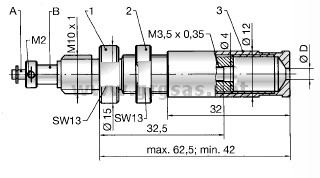

A4-10-F


I tamponi BMD serie 4 richiedono un carico di 0,3-0,4N. Una molla nell'adattatore (1) contrasta la pressione del comparatore. Il carico della molla può essere regolato ruotando il manicotto B contro lo spillo A. Il manicotto (3) serve come antirottura e fermo di profondità. Può essere regolato in continuo da 0 a 25,5mm. Il manicotto è bloccato da un dado (2).
Nell'ordine indicare la dimensione D (Esempio A4-10-F-D=7,2)

Adattatori per tamponi BMD serie 6

A6-10-L

Utilizzabile con tutti gli accessori della serie 10 compresi quelli con attacco aria. Per i tamponi BMD-PA si deve utilizzare la versione A6-10-L-PA
X = 3




A6-10-L-SP

Come A6-10-L con in più la protezione antirottura (SP)
X = 3


A6-10-0

Utilizzabile solo con MH10-61 e senza l'utilizzo di prolunghe. E' disponibile anche con protezione anturottura per il tampone, codice A6-10-0-SP.
X = 3

A6-10-0 adattatore Diatest




A6-6-F

Con carico regolabile. La molla di pressione può essere regolata ruotando il manicotto (1). Il manicotto è bloccato da un dado (2)
