Diatest

DIA-COME System
Accuratezza di misura +/-0,002mm

 Misura diametri interni Misura diametri esterni Controllo Mi Misura tra le sfere Controllo Ma Misura sulle sfere Misura conicitā Misura concentricitā Accessori Diatest

C2 C3

Tavola di misura Diatest C2 AL
•  Tavola di misura con 2 contatti

Tavolino di misura Diatest Come C3
•  Tavola di misura con 3 contatti
C-ZM C2-HA

Tavolino di misura Diatest Come C2-ZM JS
•  Tavola di misura per ingranaggi

•  Tavola di misura con altezza regolabile
Accessori

Accessori per tavolino di misura Diatest Come
•  Accessori



Le tavole di misura Diatest Come sono strumenti pratici e robusti, adatti per utilizzo sia in sala metrologica che in produzione. Grazie ai diversi modelli, ai Kit e ai numerosi accessori, queste strumenti possono essere utilizzati per risolvere molteplici problemi di misura.

Esempi di utilizzo:

Esempio utilizzo tavolino di misura Diatest Come
Esempio utilizzo tavolino di misura Diatest Come
Esempio utilizzo tavolino di misura Diatest Come
Diametro interno
Gola esterna
Diametro esterno
Esempio utilizzo tavolino di misura Diatest Come
Esempio utilizzo tavolino di misura Diatest Come
Esempio utilizzo tavolino di misura Diatest Come
Foro cieco
Gola interna
Controllo diametro cono
Esempio utilizzo tavolino di misura Diatest Come
Esempio utilizzo tavolino di misura Diatest Come
Esempio utilizzo tavolino di misura Diatest Come
Diametri interni su pezzi piccoli
Misura sulle sfere
Misura tra le sfere


Caratteristiche:

  • Accuratezza di misura: +/-0,002mm
  • Corsa: 20mm
  • Rapporto di trasmissione: 1:1
  • Attacco per strumento di lettura Ø8 h7 o 3/8"
  • Campo di misura tavole a due contatti, C2: interni 30-275; esterni 0-245mm
  • Campo di misura tavole a tre contatti, C3: interni 30-275; esterni 0-245mm
  • Campo di misura tavole per ingranaggi C2-ZM: tra le sfere Mi 70-300; sulle sfere Ma 0-275
  • Misure di interni ed esterni
  • Misure di gole (interne ed esterne) e pezzi conici
  • Misura tra e su le sfere (Mi e Ma)
  • Un contatto fisso ed uno mobile
  • Settaggio facile e veloce
  • Individuazione degli errori di forma
  • Componenti meccaniche di altissima qualità
  • Azzeramento con master
  • Utilizzabile direttamente a bordo macchina
  • Le tavole di misura vengono fornite senza strumento di lettura della misura

L'attacco standard consente l'utilizzo di vari tipi di visualizzatori di misura: comparatori analogici, comparatori digitali (anche con sistema di trasmissione wireless) e sonde induttive collegate a visualizzatori di misura (Diatron 2200, B200,) o a PC (per mezzo del sistema di interfacciamento IMBUS)

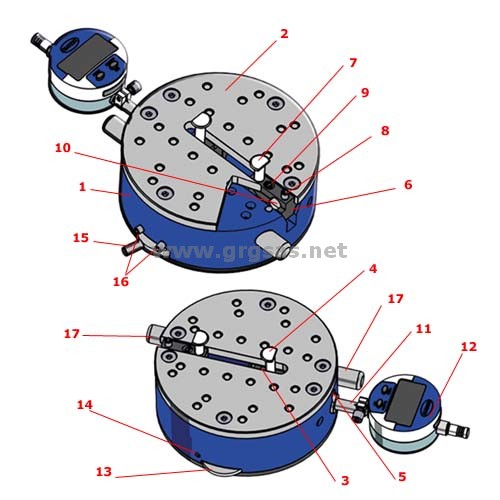

Componenti:

Composizione tavola di misura Diatest Come

  1. Corpo
  2. Superficie di appoggio
  3. Supporto per tasto mobile CO-MH
  4. Tasto mobile CO-MI
  5. Vite di serraggio per CO-MI
  6. Supporto per tasto fisso CO-MH
  7. Tasto fisso CO-MI
  8. Vite bloccaggio supporto tasto fisso CO-MH
  9. Vite di serraggio per tasto fisso CO-MI
  1. Spina di bloccaggio CO-CP supporto tasto fisso
  2. Porta comparatore/sonda integrato
  3. Comparatore o sonda
  4. Dispositivo per l'impostazione della direzione e della forza della misura
  5. Vite bloccaggio per il dispositivo di direzione della misura
  6. Leva di comando del tasto mobile CO-MI
  7. Viti di regolabione campo di misura
  8. Cappucci protettivi

Regolazione e azzeramento:

Per misurare i diversi tipi di pezzi è necessario regolare l'altezza e la distanza dei tasti di misura. Per l'altezza è possibile utilizzare dei blocchetti di riscontro, per la loro distanza suggeriamo un master di azzeramento. Per allineare i porta tasti a sfera CO-ZMS, per ingranaggi, viene fornita, insieme alla base, un'apposita barra di allineamento (CO-ZMG150).

regolazione altezza tasto Diatest Come   Azzeramento tavola di misura Diatest
