I Diatest Come C2 sono disponibili in 3 dimensioni:
C2-ZM, C2-ZM AL, C2-ZM JS.
| Modello |
Campo
di misura
tra le sfere Mi |
Campo
di misura
sulle sfere Ma |
COME C2 -ZM |
70-120 |
0-80 |
| COME
C2-ZM AL |
70-195 |
0-155 |
COME
C2-ZM JS |
70-275 |
0-245 |
Questi tavolini sono predisposti per il controllo
della misura tra le sfere, Mi e sulle sfere
Ma. I tasti a sfera CO-MI-KE, da acquistare
separatamente, sono in metallo duro,e sono
disponibili in qualsiasi dimensione (micron
per micron)
Il tasto mobile ha una corsa di 20mm e trasmette
il valore di misura con un rapporto di 1:1.
L'attacco per lo strumento di misura è
un Ø8 h7 ed è disponibile anche
nella versione in pollici (3/8").
 |

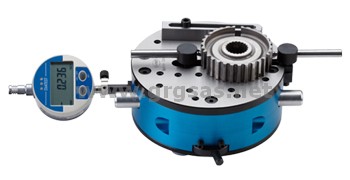

C2-ZM
BASE con 2 contatti di misura a sfera,
KS-MU avvitati sulle barre CO-ST60-M2,5
ed inseriti nei supporti CO-ZM30,, un
fermo CO-ST100 e un comparatore MDU-125 |
| DIA-COME
C2-ZM |
|
|
| Campo di misura: |
Mi: 30-105mm |
Ma:0-90mm |
| C2-ZM |
Tavola di
misura C2
Base più:
1 fermo CO-ST100, 2 supporti per tasti
a sfera CO-ZMS30, una barra di allineamento
CO-ZMG150
Attenzione: itasti a sfera devono
essere acquistati separatamente |
 |

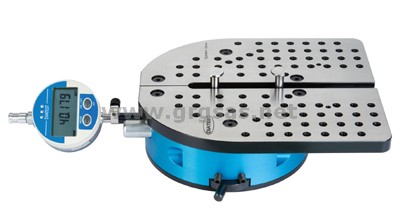

C2
AL con due tasti CO-MI16-52 e un comparatore
MDU-125 |
| DIA-COME
C2-ZM AL |
|
|
| Campo di misura: |
Mi:70-195mm |
Ma: 0-155mm |
| C2-ZM AL |
Tavola di
misura C2 AL,
2 spine di bloccaggio CO-CP, 1 fermo CO-ST100,
, 1 supporto per tasto mobile CO-MH38,
1 supporto per tasto mobile CO-MH110,
2 supporti per tasti a sfera CO-ZMS30
e una barra di allineamento CO-ZMG150
Attenzione: i tasti a sfera devono
essere acquistati separatamente |

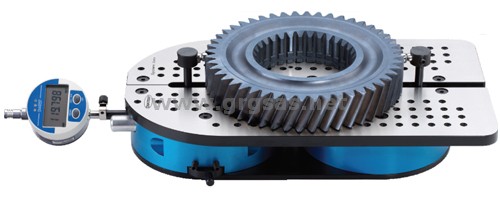

C2-ZM JS con
due tasti a sfera CO-MI-KE montati sui supporti
CO-ZMS52 e un comparatore MDU-125
| DIA-COME
C2-ZM JS |
|
|
| Campo di misura: |
Mi 70-275mm |
Ma 0-245mm |
| C2-ZM JS |
Tavola di
misura C2
JS Base più:
1 fermo CO-ST100, 2 supporti per tasti
a sfera CO-ZMS30 e una barra di allineamento
CO-ZMG150
Attenzione: i tasti a sfera devono essere
acquistati separatamente |
Kit ed accessori
Per adattare i Come alle diverse esigenze
di misura sono disponibili numerosi accessori
ed alcuni Kit.I Kit, ad eccezzione di quelli
contraddistinti dalla lettera S, sono acquistabili
esclusivamente in abbinamento ad un tavolino.
| |
|
|
|
|
C2-ZM
Kit1
C2-ZM Kit1-S
Per pezzi piccoli |
Per Mi da 18 a 120mm e Ma da 0 a 80mm |
|

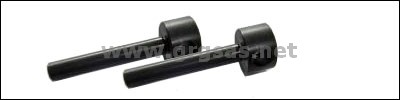

| C2-ZM Kit2 |
Per Mi da 70 a 120mm e Ma da 0 a 80mm |
| Per pezzi alti |
 |

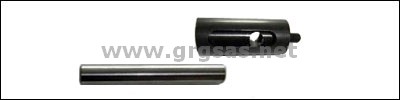

| C2-ZM
Kit3 |
Per Mi da 70 a 120mm e Ma da 0 a 80mm |
| Con fermo regolabile |
 |

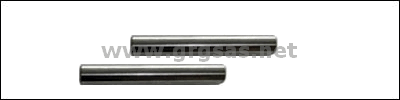

| C2-ZM Kit4 |
Per Ma da 0 a 80mm |
| Con barre portatasti
KS-MU |
 |
