TD-Gauge+
Strumento per il controllo delle filettature e della loro profondità

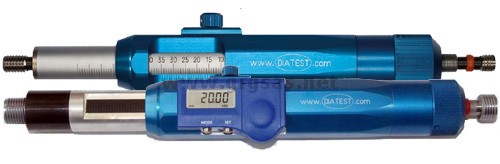

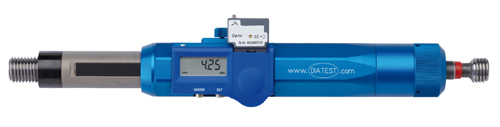

Il nuovo calibro Diatest TD-Gauge+ consente di effettuare contemporaneamente il controllo della qualità (P/NP) di una filettatura o di un foro liscio e di misurarne la profondità. La versione digitale rende più semplice la lettura della profondità e consente l'invio della misura ad un PC, via cavo o in modalità wireless (Vedere istruzioni d'utilizzo).

TD-Gauge+ con tampone filettato Passa

Caratteristiche tecniche:

  • Utilizzabile con calibri di qualsiasi produttore (con cono a norma DIN)
  • Accuratezza di misura della profondità: 0,05mm per lo strumento analogico; 0,01mm per quello digitale
  • Vite per il bloccaggio della scala per il controllo della profondità
  • Scala di misura sempre visibile, anche durante l'avvitamento del calibro
  • Possibilità di incisione di codici personalizzati
Diatest TD-Gauge+ con calibri filetatti P/NP

SIZE 1

SIZE 3

SIZE 4

SIZE 5
Prof. fino 5,5
Prof. fino 15mm-15 DI
Prof. fino 80mm-70 DI
Prof. fino 80mm-70 DI
M 2,5 x 0,45   M7 x 0,75   M11 x 1   M16 x 1
M 3 x 0,5   M7 x 1   M11 x 1,5   M16 x 1,25
        M12 X 1   M16 x 2
SIZE 2
  Prof. fino 50mm-35 DI   M12 x 1,25   M18 x 1
Prof. fino 7,5-7,5 DI
  M8 x 0,75   M12 x 1,5   M18 x 1,5
M 3,5 x 0,35   M8 x 1   M12 x 1,75   M18 x2
M 3,5 x 0,6   M8 x 1,25   M14 x 1   M18 x 2,5
M 4 x 0,5   M9 x 0,75   M14 x 1,25
M 4 x 0,7   M9 x 1   M14 x 1,5
M 4,5 x 0,5   M9 x 1,25   M14 x 2
M 5 x 0,35   M10 x 0,75
M 5 x 0,8   M10 x 1
    M10 x 1,25
Prof. fino 50mm-35 DI   M10 x 1,5
M 6 x 0,75
M 6 x 1

Standard: DIN 2282 (PASSA) - DIN 2284 (NON PASSA)
Ovviamente possiamo fornire i calibri anche con filettature non metriche
Lo strumento nella versione digitale ha profondità massime di misura diverse da quelle dello strumento analogico (nella tabella sopra sono indicate come DI)

TD-Gauge calibro per il controllo Passa non Passa con tamponi lisci e la misura della profondità

Diatest TD-Gauge+ con calibri lisci P/NP

SIZE 1

SIZE 2

SIZE 3

SIZE 4

SIZE 5
Prof. 8mm
Prof. 8-8 DI
Prof. 50-35 DI
Prof. 80-70 DI

Prof. 80-70 DI
Ø2,0 - <= 3,0mm   Ø3,0 - 5,0mm   Ø6,0 - 10,0mm   Ø10,0 - 14,0mm   Ø14,0 - 18,0mm


Prof. 50 -35 DI

    Ø5,0 -6,0mm

Size 1 non disponibile in versione digitale (DI)

TD-Gauge+ con tampone liscio Passa

Utilizzabile con tamponi lisci a partire da 2,0mm

Standard:
DIN 2248 (PASSA)
DIN 2249 (NON PASSA)

A richiesta lo strumento può essere fornito con il certificato di controllo dei tamponi e/o il certificato di controllo del nonio ;



Accessori

EM-TD Dispositivo universale per l'azzeramento

E' disponibile anche un dispositivo di azzeramento utilizzabile con tutti i Calibri TD-Gauge+, dal 2 al 5, con relativo certificato.

Guardate i video dimostrativi per il settaggio dello strumento:
Video 1
Video 2

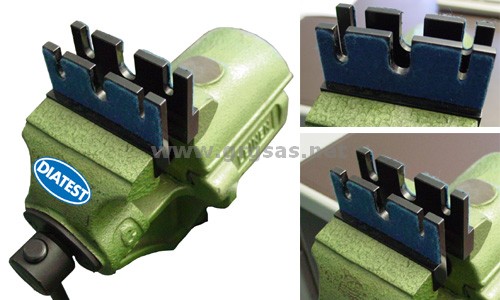

TD-AG + TD-Bench Dispositivo per la sostituzione dei tamponi filettati o lisci

(Come si utilizza)



Vedere anche:

Gauge-2 Dimensions: misura contemporanea della profondità e del diametro di un foro
Omniturn: avvitatore automatico per il controllo del filetto e la misura della sua profondità
