Metrologia avanzata: Rulli vs Wildhaber
Il controllo geometrico mediante sfere e rulli di riscontro nei vani dentati rappresenta la tecnica metrologica indiretta più rigorosa per determinare lo spessore del dente e l'errore di eccentricità del profilo evolventico.

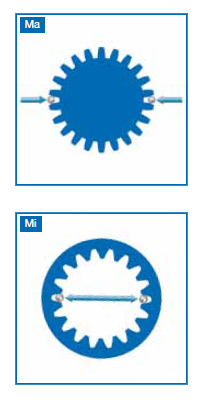

• Misura tra i rulli/sfere (Mi): Ideale per ingranaggi interni (corone), dove i tasti contrapposti si espandono radialmente nei vani opposti.
• Misura sui rulli/sfere (Ma): Destinata agli ingranaggi esterni per il riscontro millesimale del diametro primitivo.
Vantaggi rispetto al controllo di Wildhaber (Wk):
Il tradizionale metodo di Wildhaber (misura su più denti con micrometro a piattelli) calcola la quota lineare d'intervallo ma soffre di limiti geometrici evidenti.
L'impiego dei calibri a rulli Diatest offre vantaggi netti:
• Analisi puntuale del vano: Rileva errori di passo locali ed eccentricità radiale (runout), impossibili da isolare con la misura globale di Wildhaber.
• Applicabilità universale: A differenza dei piattelli limitati agli esterni, le teste Diatest operano con la stessa precisione su dentature sia esterne che interne.
• Massima ripetibilità: L'uso di tastatori in metallo duro con tolleranza di sfericità a ±0,001 mm elimina gli errori di contatto manuale tipici dei micrometri tradizionali.
Punto di contatto e geometria nella misura degli ingranaggi
Perché sfere e rulli entrano in contatto con il fianco del dente?
Nel controllo metrologico, sfere e rulli di riscontro non vengono scelti a caso: il loro diametro è calcolato per interagire unicamente con zone specifiche della dentatura.
• Fianco attivo (Evolvente): Il rullino tocca la linea di pressione nel punto esatto in cui avviene la trasmissione del moto tra i denti.
• Zero interferenze: Il diametro è dimensionato per evitare il contatto sia con il fondo del vano (radice) sia con lo spigolo di testa.
• Autocentratura geometrica: Si incastra in modo stabile tra i fianchi opposti, isolando l'effettiva misura dello spessore ed escludendo errori anomali.

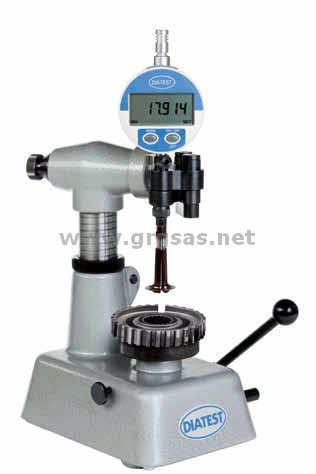

I calibri speciali Diatest per ingranaggi sono progettati per garantire
elevata precisione e affidabilità nel controllo dimensionale degli ingranaggi.
Gli strumenti consentono di effettuare con accuratezza la misura sulle sfere (Ma)
e la misura tra le sfere (Mi), parametri fondamentali per la verifica
delle caratteristiche dimensionali degli ingranaggi durante il collaudo e il ciclo di produzione.
Grazie a un principio di funzionamento affidabile e all'impiego di
tastatori in metallo duro di alta qualità, i calibri Diatest assicurano
misurazioni precise, ripetibili e costanti, contribuendo a garantire un controllo
rigoroso della produzione e della qualità degli ingranaggi.
Possiamo produrre sfere in metallo duro di qualsiasi diametro,
realizzabili micron per micron
e con una precisione dimensionale di ±0,001 mm.
Questa possibilità consente di realizzare soluzioni specifiche per le diverse
esigenze di controllo e misura degli ingranaggi.

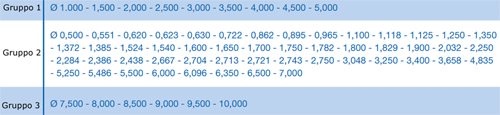

Di seguito sono riportati i tre gruppi di diametri
più comunemente utilizzati (le sfere possono inoltre essere ribassate a misura).
Cliccare sulla tabella per ingrandirla
