Catalogo tastatori a leva Käfer

(1.8 MB)

Dépliant Prodotti Käfer

(1.8 MB)

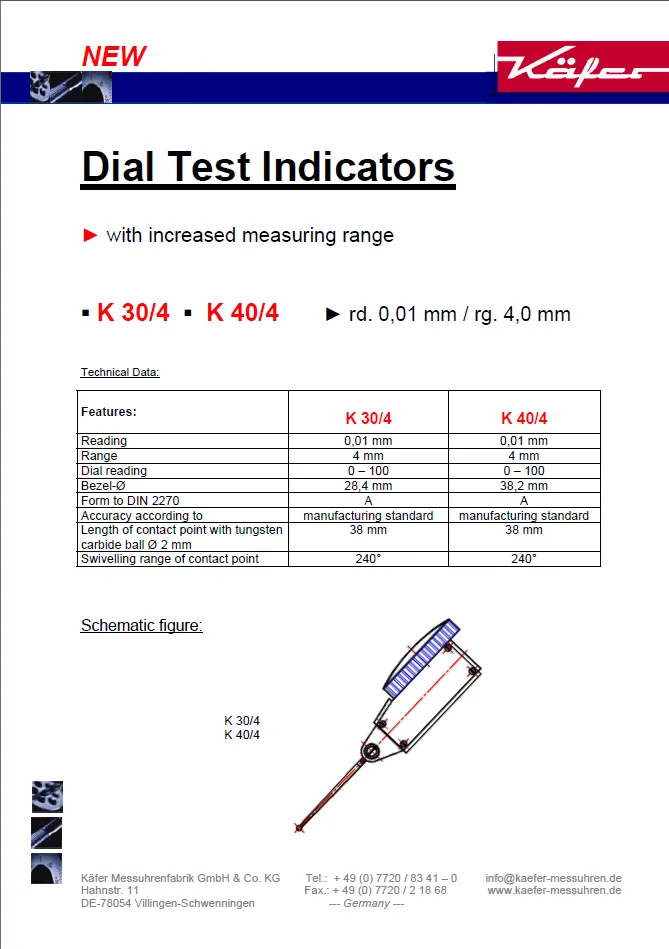

Nuovi modelli a corsa lunga (4mm)

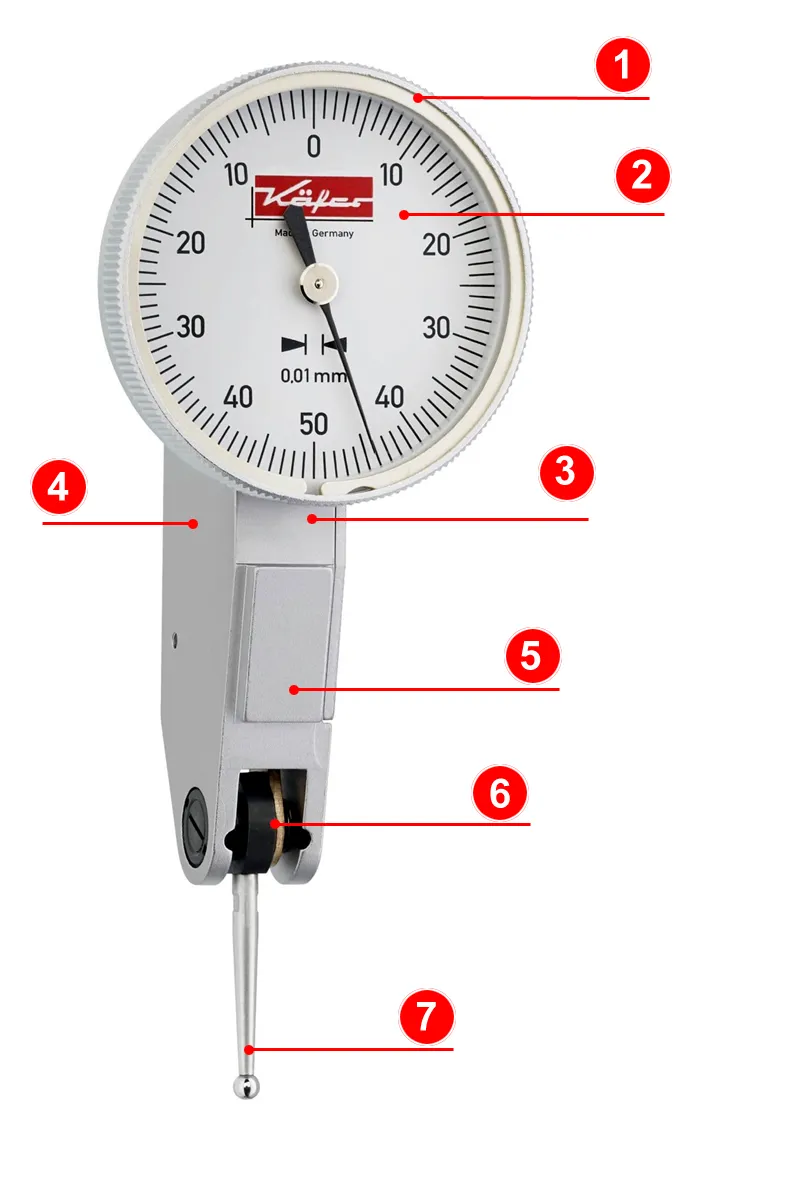

Caratteristiche Tecniche

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

1. Ghiera esterna girevole in plastica o in metallo
2. Quadranti speciali disponibili su richiesta
3. Movimento di precisione con cuscinetti in rubino
4. Struttura robusta ricoperta in cromo duro
5. Attacchi a coda di rondine
6. Tasto a leva montato su cuscinetti a sfera di altissima precisione
7. Tasti con sfera in metallo duro Ø2mm
8. Fornito in scatola in plastica con coperchio trasparente
9. Incluso nella confezione: codolo di serraggio 2.4801 Ø8mm
10. Inclusa nella confezione: chiavetta di serraggio 3.1483
11. Con dichiarazione di conformità

Conferzione

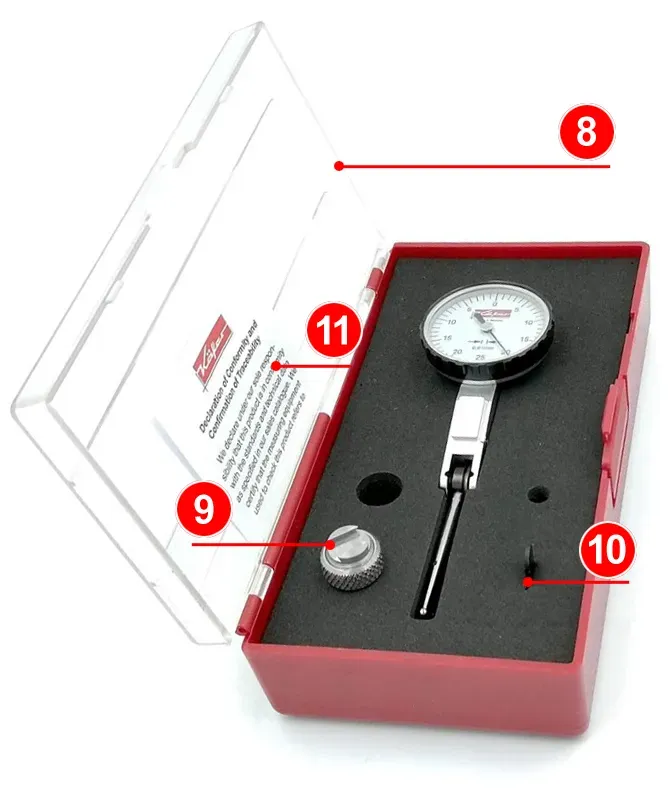

Tastatore a leva Käfer in scatola in plastica con coperchio trasparente

(Clicca sull'immagine per ingrandire)

Ordina:

Tastatori a Leva Käfer: Precisione e Qualità Certificata DIN 2270

I tastatori a leva Käfer sono strumenti di misura ad alta precisione utilizzati per controlli di concentricità, allineamento, planarità e centraggio su macchine utensili e banchi di collaudo. Disponibili in diverse configurazioni e campi di misura

I più avanzati metodi di produzione vengono applicati per la costruzione dei nostri tastatori a leva. Grazie all'integrazione di un efficiente sistema antiurto, questi strumenti non sono solo estremamente precisi, ma offrono anche una resistenza superiore in ambienti di officina gravosi.

Massima precisione e lunga durata operativa nel controllo qualità industriale.

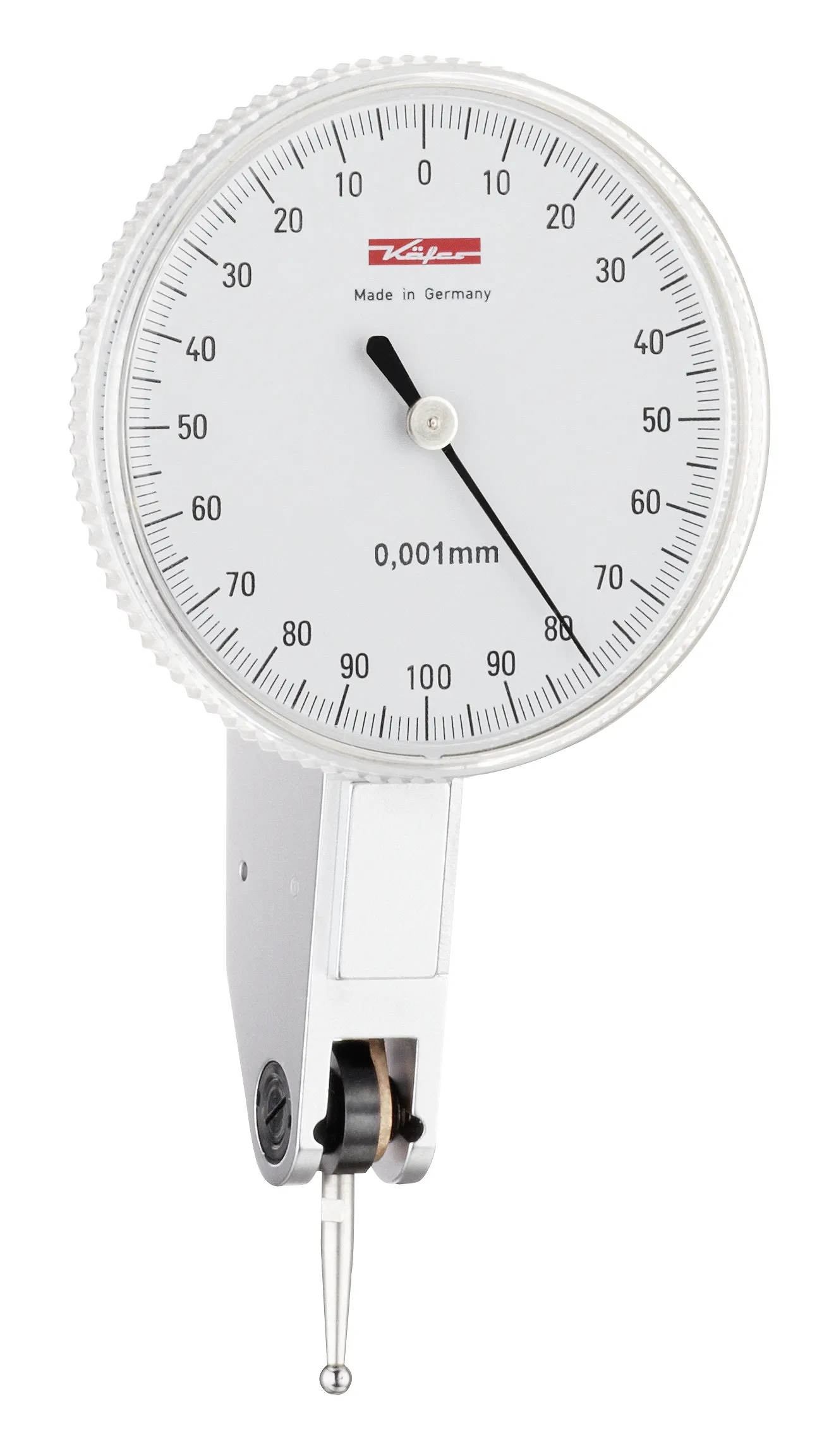

Modello IP53 (0,001)

Modello con protezione agli schizzi

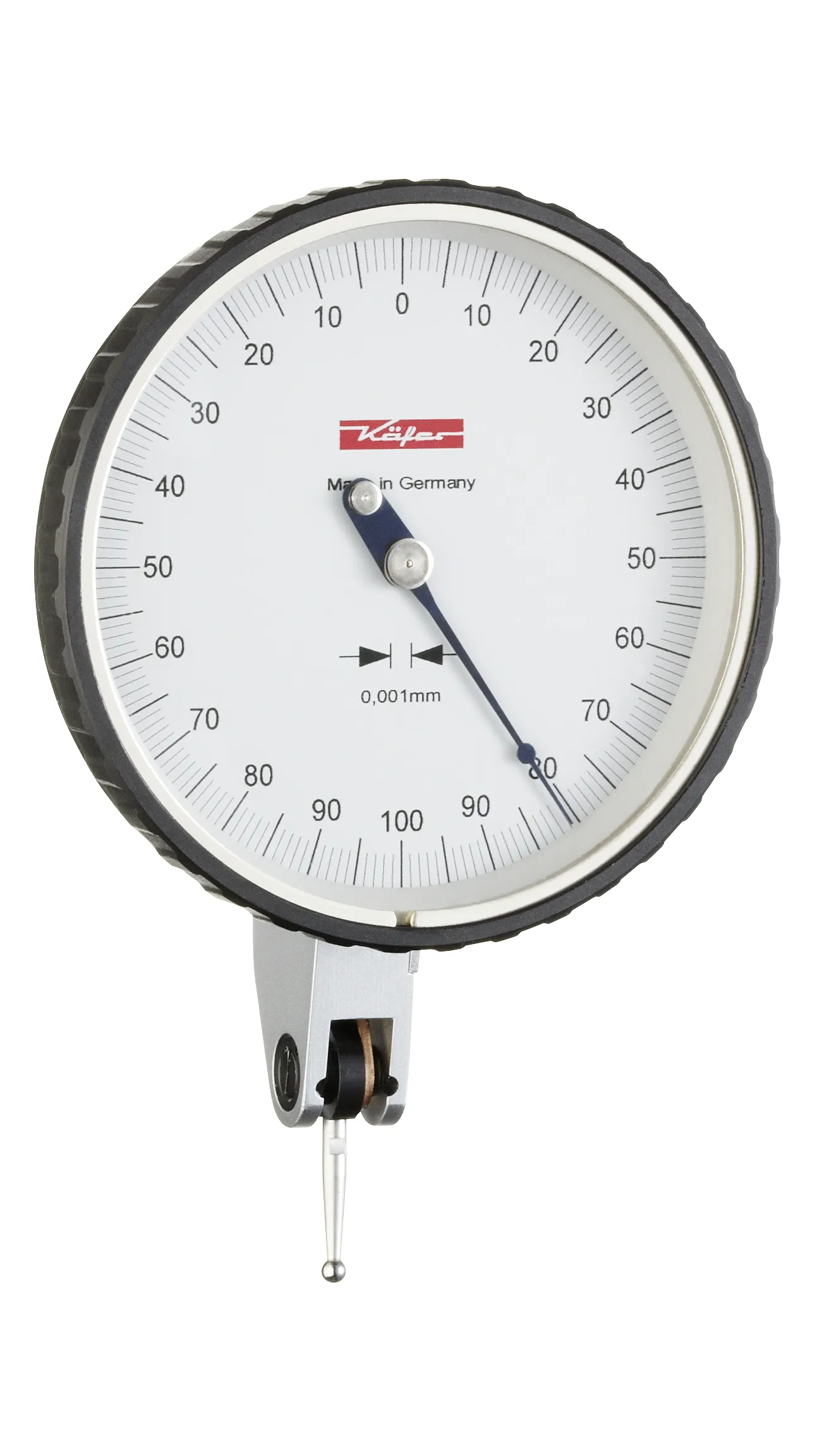

K 58 Tastatore a leva Käfer con quadrante diametro 58mm

Modello con quadrante grande (0,001)

Quadrante Ø58mm per una maggiore facilità di lettura

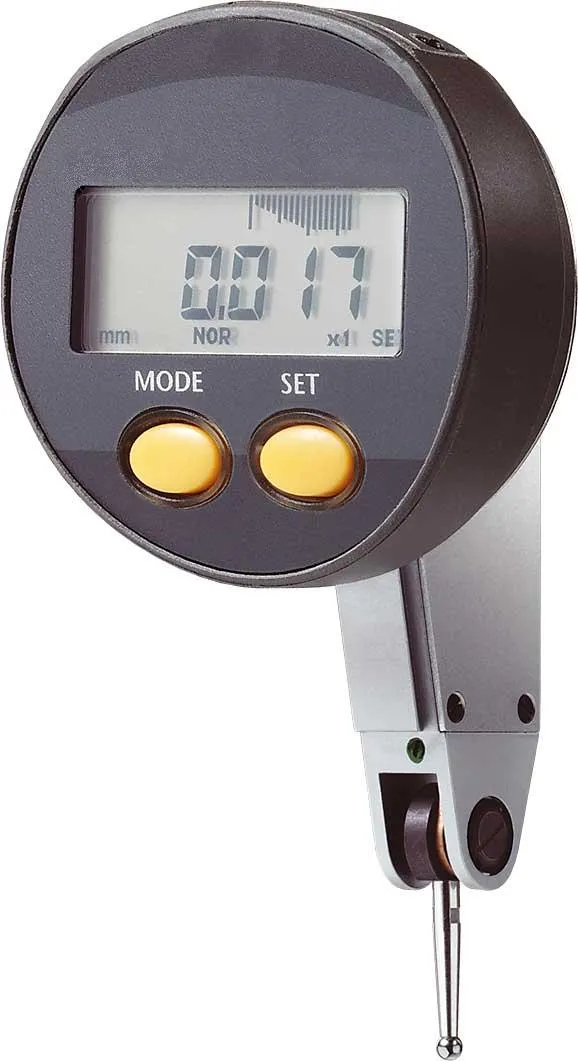

Modello digitale (0,001)

SPC a prova di errore

Caratteristiche Tecniche Principali:

Conformità alla norma DIN 2270 per i modelli con corsa 1mm, inclusi i parametri di errore di misura e forza di misura.
Inversione automatica della direzione di misura.
Quadranti con lettura in senso orario.
Misurazione immune all'influenza di campi magnetici standard.
Componenti di precisione montati su cuscinetti in ceramica ad alta scorrevolezza.
Corpo del tastatore dotato di attacchi a coda di rondine su tre lati per una versatilità di montaggio totale.
Trattamento di cromatura dura del corpo per proteggere gli attacchi dall'usura.
Tasti intercambiabili con sfere in metallo duro da 2 mm.
Quadrante regolabile per azzeramento immediato.
Forniti in scatola protettiva con attacco Ø8mm, chiavetta per sostituzione tasto e dichiarazione di conformità.

Per applicazioni in presenza di liquidi refrigeranti, sono disponibili i modelli "wa" (versione AD) con protezione IP 53. Si distinguono per il "vetroghiera" in materiale plastico speciale con trattamento antiriflesso, che garantisce una lettura nitida in ogni condizione di luce.

Tipologie di Tastatori a Leva (DIN 2270)

Nella norma DIN 2270, le sigle "Forma A, B e C" indicano la disposizione geometrica della leva tastatrice rispetto al corpo dello strumento. Queste forme non cambiano la precisione del tastatore, ma servono a scegliere la configurazione più adatta allo spazio disponibile e alla direzione di misura sul pezzo

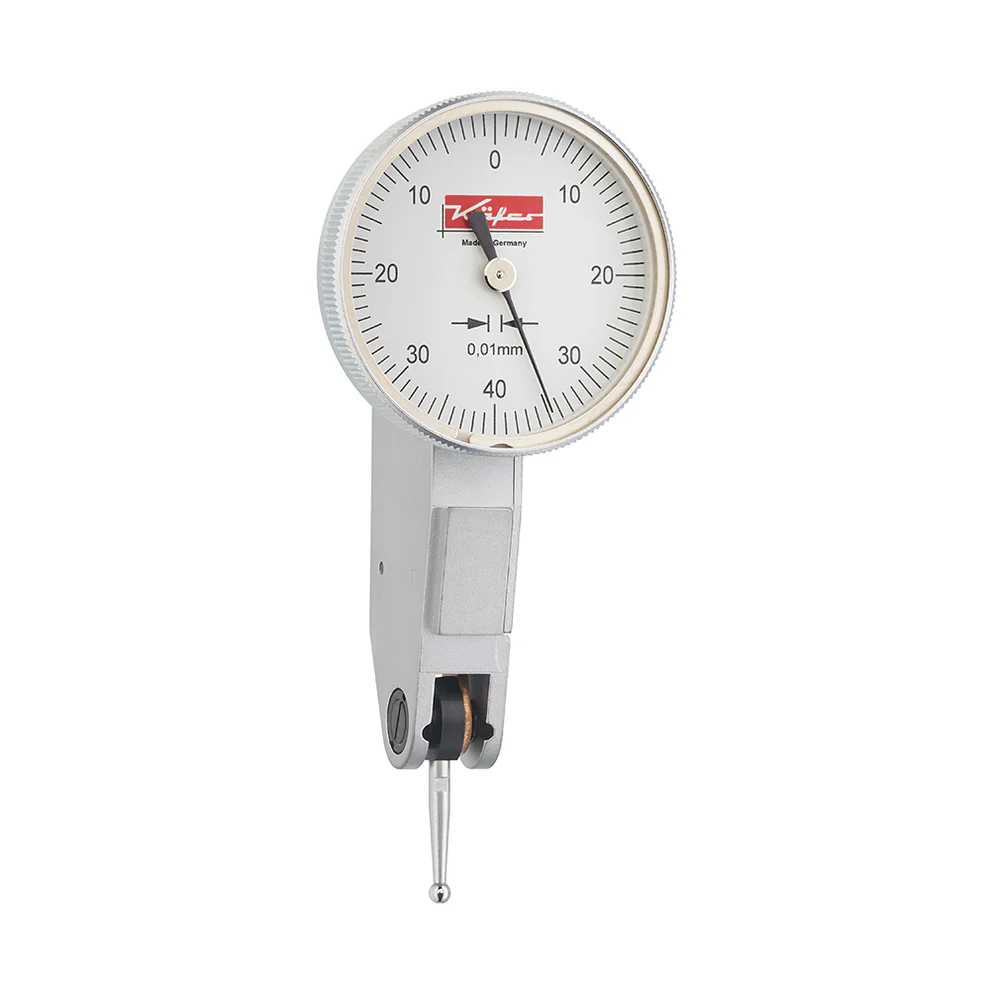

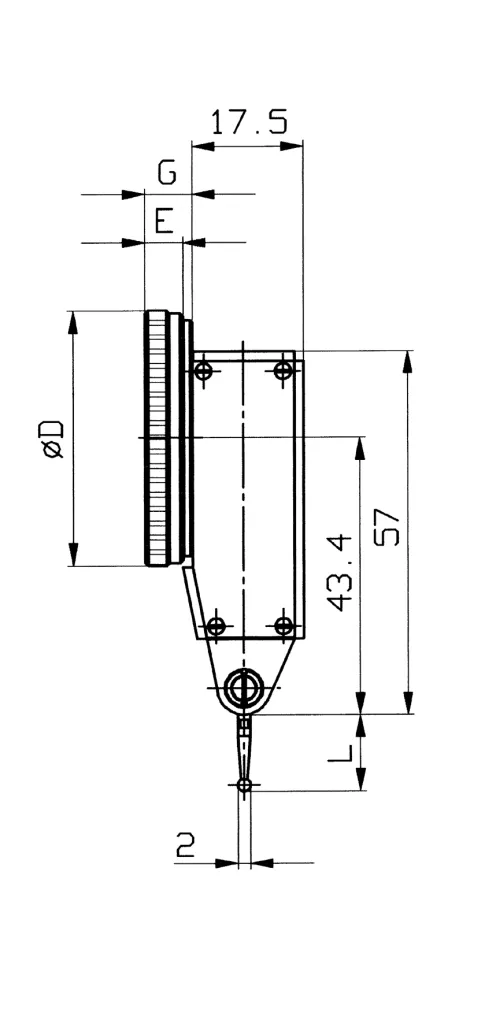

Forma A DIN 2270

Tipo orizzontale → la leva è orientata orizzontalmente rispetto al quadrante

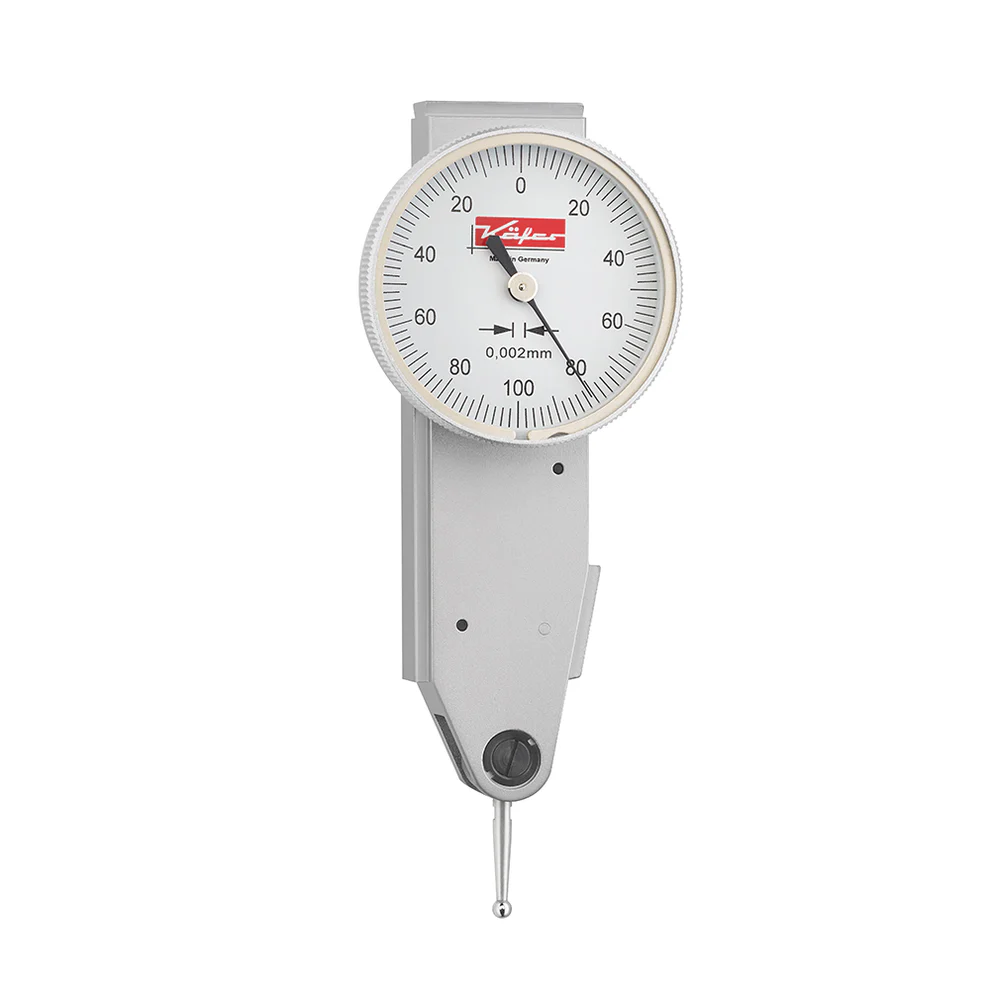

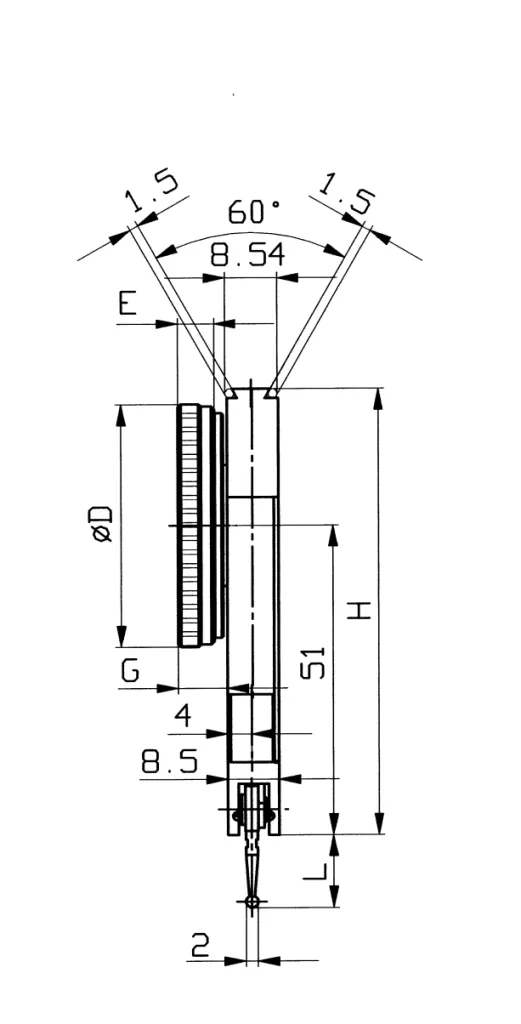

Forma B DIN 2270

Tipo parallelo → la leva è parallela al corpo dello strumento

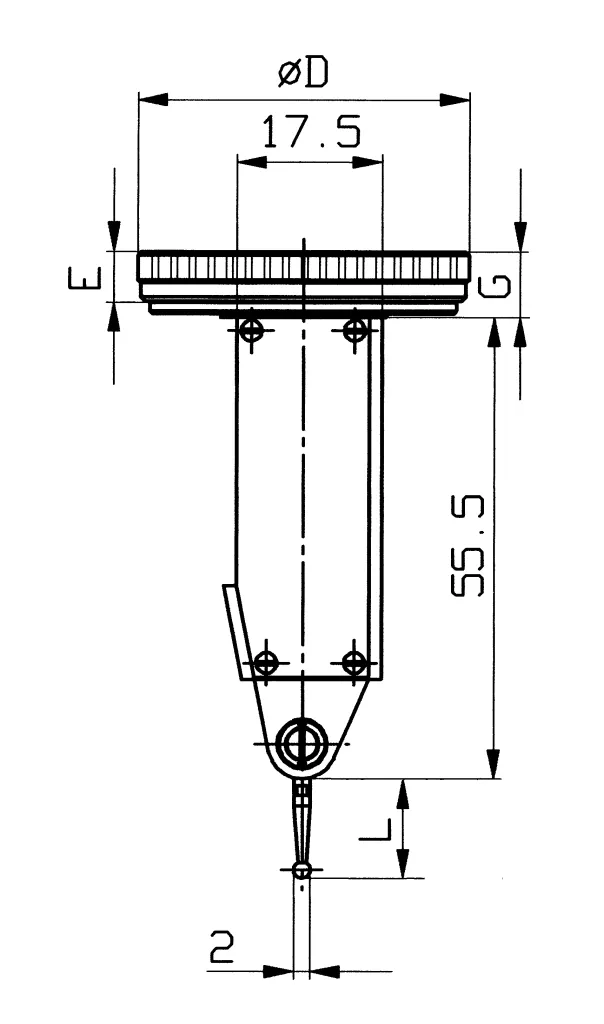

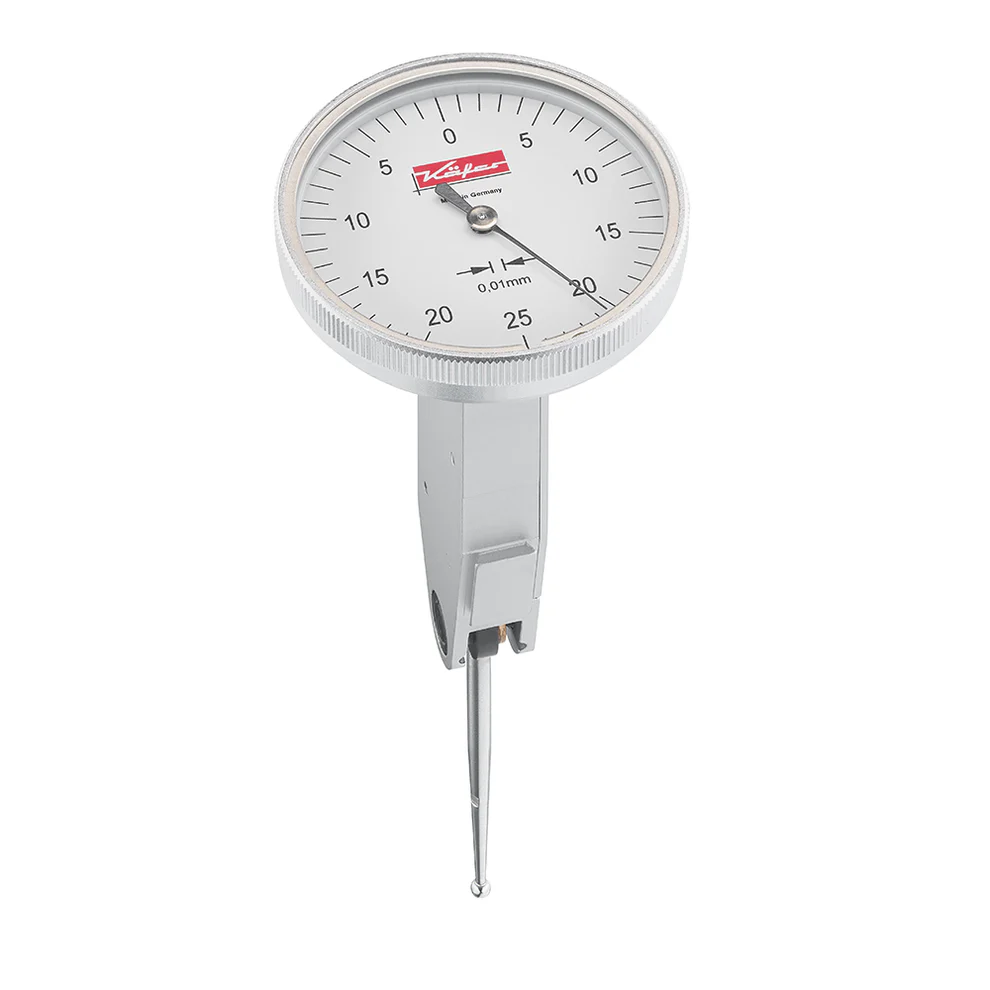

Forma C DIN 2270

Tipo verticale → la leva è orientata verticalmente

Tastatori (Lettura 0,01 mm)

Modello

Lettura

Campo

Quadrante

Diametro

Lunghezza

Forma

K 30

0,01 mm

0,8 mm

0-40-0

32 mm

12 mm

K 30 AD

0,01 mm

0,8 mm

0-40-0

32 mm

12 mm

K 30/1

0,01 mm

1,0 mm

0-50-0

32 mm

15,9 mm

K 30/4

0,01 mm

4 mm

0-100

28,4mm

38mm

K 31

0,01 mm

0,8 mm

0-40-0

32 mm

12 mm

K 32

0,01 mm

0,8 mm

0-40-0

32 mm

12 mm

K 33

0,01 mm

0,5 mm

0-25-0

32 mm

35 mm

K 33 AD

0,01 mm

0,5 mm

0-25-0

32 mm

12 mm

K 34

0,01 mm

0,5 mm

0-25-0

32 mm

35 mm

K 35

0,01 mm

0,5 mm

0-25-0

32 mm

35 mm

K 40

0,01 mm

0,8 mm

0-40-0

40 mm

12 mm

K 40 AD

0,01 mm

0,8 mm

0-40-0

40 mm

12 mm

K 40/1

0,01 mm

1,0 mm

0-50-0

40 mm

15,9 mm

K 40/4

0,01 mm

4 mm

0-100

38,2mm

38mm

K 41

0,01 mm

0,8 mm

0-40-0

40 mm

12 mm

K 42

0,01 mm

0,8 mm

0-40-0

40 mm

12 mm

K 43

0,01 mm

0,5 mm

0-25-0

40 mm

35 mm

K 43 AD

0,01 mm

0,5 mm

0-25-0

40 mm

35 mm

K 44

0,01 mm

0,5 mm

0-25-0

40 mm

35 mm

K 45

0,01 mm

0,5 mm

0-25-0

40 mm

35 mm

Tastboy

0,01 mm

0,8 mm

0-40-0

28mm

12,3 mm

Tastatori (Lettura 0,002 mm)

Modello

Lettura

Campo

Quadrante

Diametro

Lunghezza

Forma

K 36

0,002 mm

0,2 mm

0-100-0

32 mm

12 mm

K 36 AD

0,002 mm

0,2 mm

0-100-0

32 mm

12 mm

K 36/0,4

0,002 mm

0,4 mm

0-100-0

28,4mm

12mm

K 37

0,002 mm

0,2 mm

0-100-0

32 mm

12 mm

K 38

0,002 mm

0,2 mm

0-100-0

32 mm

12 mm

K 46

0,002 mm

0,2 mm

0-100-0

40 mm

12 mm

K 46 AD

0,002 mm

0,2 mm

0-100-0

40 mm

12 mm

K 46/0,4

0,002 mm

0,4 mm

0-100-0

38,2mm

12mm

K 47

0,002 mm

0,2 mm

0-100-0

40 mm

12 mm

K 48

0,002 mm

0,2 mm

0-100-0

40 mm

12 mm

Tastatori (Lettura 0,001 mm)

Modello

Lettura

Campo

Quadrante

Diametro

Lunghezza

Forma

K 49 AD

0,001 mm

0,2 mm

0-100-0

40mm

12,8mm

K 50 AD

0,001 mm

0,2 mm

0-100-0

40mm

12,8mm

K 51 AD

0,001 mm

0,2 mm

0-100-0

40mm

12,8mm

K 58

0,001 mm

0,2 mm

0-100-0

58mm

12,8mm

K 59

0,001 mm

0,2 mm

0-100-0

58mm

12,8mm

K 60

0,001 mm

0,2 mm

0-100-0

58mm

12,8mm

Tastatori Digitali (Lettura 0,001 MM)

Modello

Lettura

Campo

Display

Diametro

Lunghezza

Forma

DK 30

0,001 mm

1 mm

6 mm

44 mm

12,5 mm

Tutti i nostri strumenti sono fornibili con certificato con tracciabilità DAkkS o di laboratorio primario.
Gli strumenti rispettano rigorosamente le norme di riferimento e sono corredati da dichiarazione di conformità ( vedi esempio ), a garanzia della qualità.
