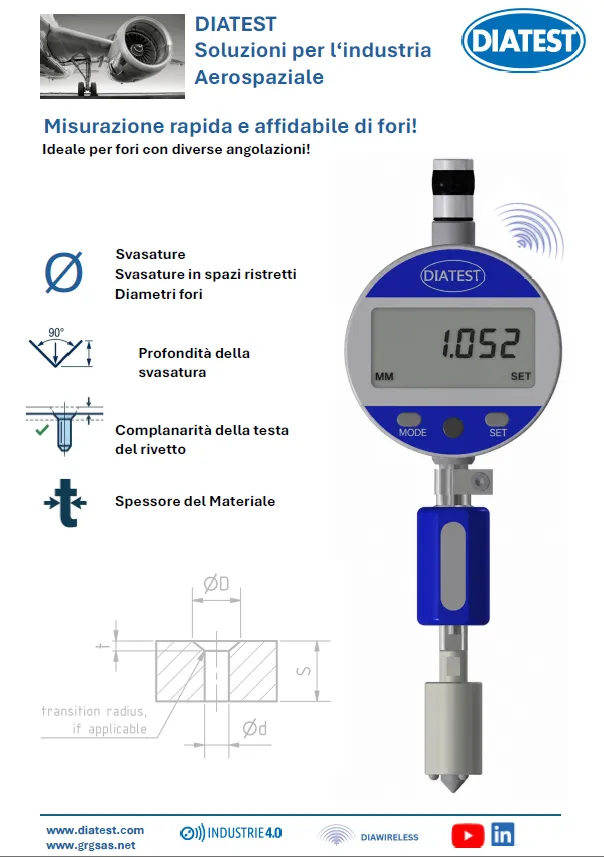

Soluzioni per l'industria aerospaziale

Calibri comparatori per coni

I calibri IKT e AKT DIATEST sono strumenti di misura di precisione progettati per il controllo dimensionale di coni interni ed esterni. Il sistema di misura consente di rilevare direttamente il diametro della geometria conica e di verificarne lo scostamento rispetto alla quota nominale.

Grazie al particolare sistema di tastatura e alla trasmissione meccanica integrata nel calibro, la misura può essere eseguita rapidamente direttamente sul pezzo, risultando particolarmente adatta al controllo dimensionale in produzione.

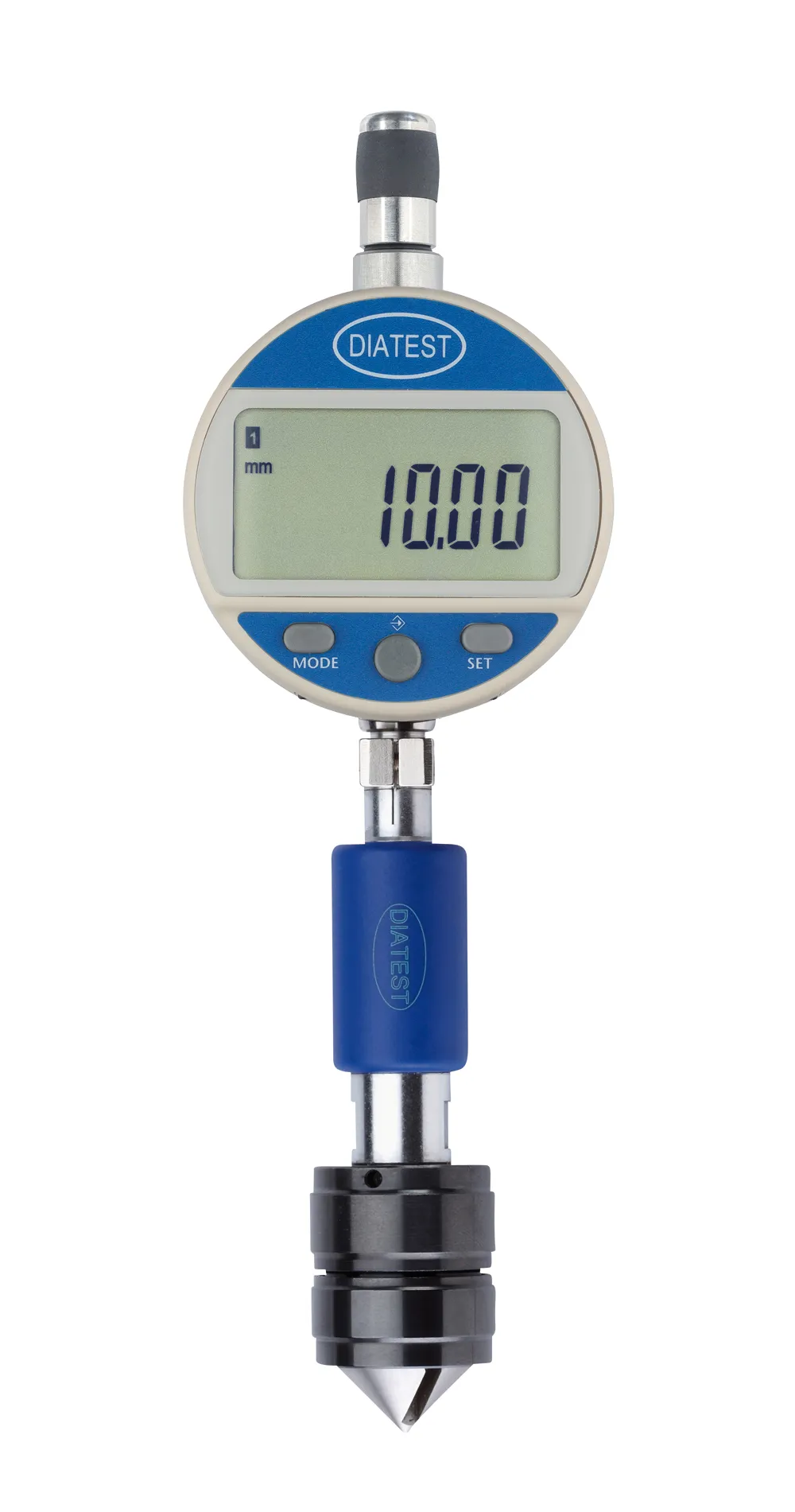

• IKT: calibro per il controllo del diametro massimo di coni interni.

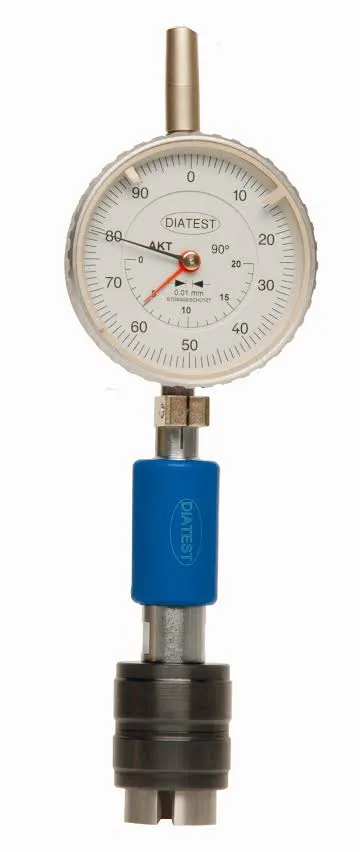

• AKT: calibri per il controllo dimensionale di coni esterni.

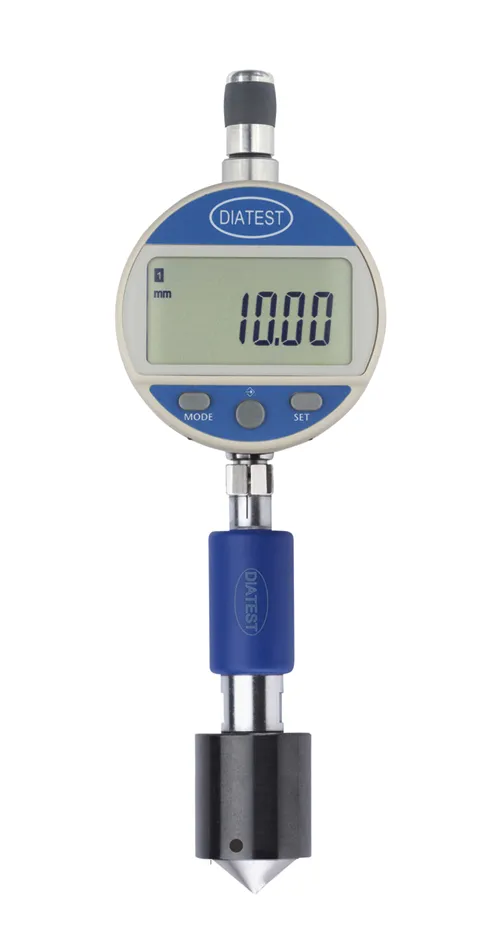

• IKT-OS: modello economico per il controllo dei coni interni.

Come si utilizzano i calibri IKT e AKT

I calibri per coni DIATEST sono progettati per effettuare controlli dimensionali rapidi e ripetibili direttamente sul pezzo. Il loro utilizzo è particolarmente indicato nei processi di produzione e controllo qualità, dove è necessario verificare frequentemente la conformità delle geometrie coniche.

1. Preparazione e azzeramento
Prima della misurazione si verifica la corretta regolazione dello strumento utilizzando il riferimento o il master previsto per la specifica applicazione.

2. Inserimento e posizionamento

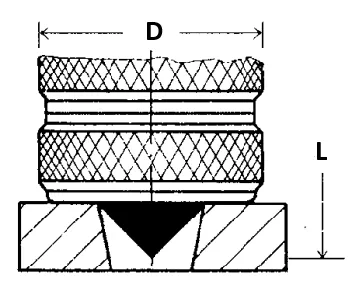

Nel caso dell'IKT, il cono di misura viene inserito nel foro o nella geometria conica da controllare. Il pezzo viene quindi premuto fino al piano di battuta dello strumento, che definisce la corretta posizione di misura.

3. Lettura della misura
Una volta raggiunta la posizione di misura, il valore viene letto direttamente sul comparatore. Nel caso dell'IKT, la lettura consente di determinare direttamente il diametro massimo del cono interno.

4. Verifica della tolleranza
Il valore rilevato viene confrontato con la quota nominale e con le tolleranze indicate nel disegno tecnico, consentendo di verificare rapidamente la conformità del pezzo.

Un particolare importante

Il comparatore dell'IKT/AKT non è un normale comparatore montato su un supporto. Lo strumento utilizza una trasmissione meccanica speciale, il cui rapporto dipende dall'angolo del cono.

Per gli IKT digitali DIATEST sono indicati i seguenti fattori di conversione:

2,0000 per 90°
1,1547 per 60°
4,0114 per 127°
2,6064 per 105°

Questo rapporto di trasmissione è fondamentale per comprendere come il sistema di misura riesca a convertire lo spostamento rilevato dal tastatore nella corrispondente variazione dimensionale del cono, consentendo di leggere direttamente il diametro sul comparatore.

Ordina:

I calibri Diatest per coni sono strumenti di misura di precisione progettati per il controllo dimensionale e metrologico di coni interni e coni esterni, offrendo una soluzione affidabile per la verifica delle geometrie coniche nei processi di produzione, collaudo e controllo qualità. La gamma comprende il calibro IKT per coni interni, i calibri AKT per coni esterni e il modello IKT-OS, una soluzione economica per il controllo dei coni interni.

I calibri per coni Diatest trovano applicazione in numerosi settori della meccanica di precisione e dell'industria manifatturiera, dove precisione dimensionale, affidabilità della misurazione e controllo delle tolleranze sono fondamentali. Particolare importanza riveste il settore aerospaziale, nel quale il controllo dimensionale dei componenti e la verifica delle geometrie coniche rappresentano aspetti essenziali dei processi produttivi e di controllo qualità.

Gli strumenti Diatest sono inoltre utilizzati per applicazioni nei settori automotive, costruzione di macchinari, lavorazione dei metalli, produzione di componenti meccanici e controllo qualità industriale. La disponibilità di soluzioni dedicate sia ai coni interni sia ai coni esterni permette di individuare il calibro per coni più adatto alla geometria del componente da controllare.

I calibri Diatest per coni rappresentano quindi una soluzione per la misurazione di precisione, il controllo dimensionale, il collaudo dei componenti e la verifica delle tolleranze dei coni, con applicazioni anche nei processi produttivi ad elevati requisiti di precisione come quelli dell'industria aerospaziale.
