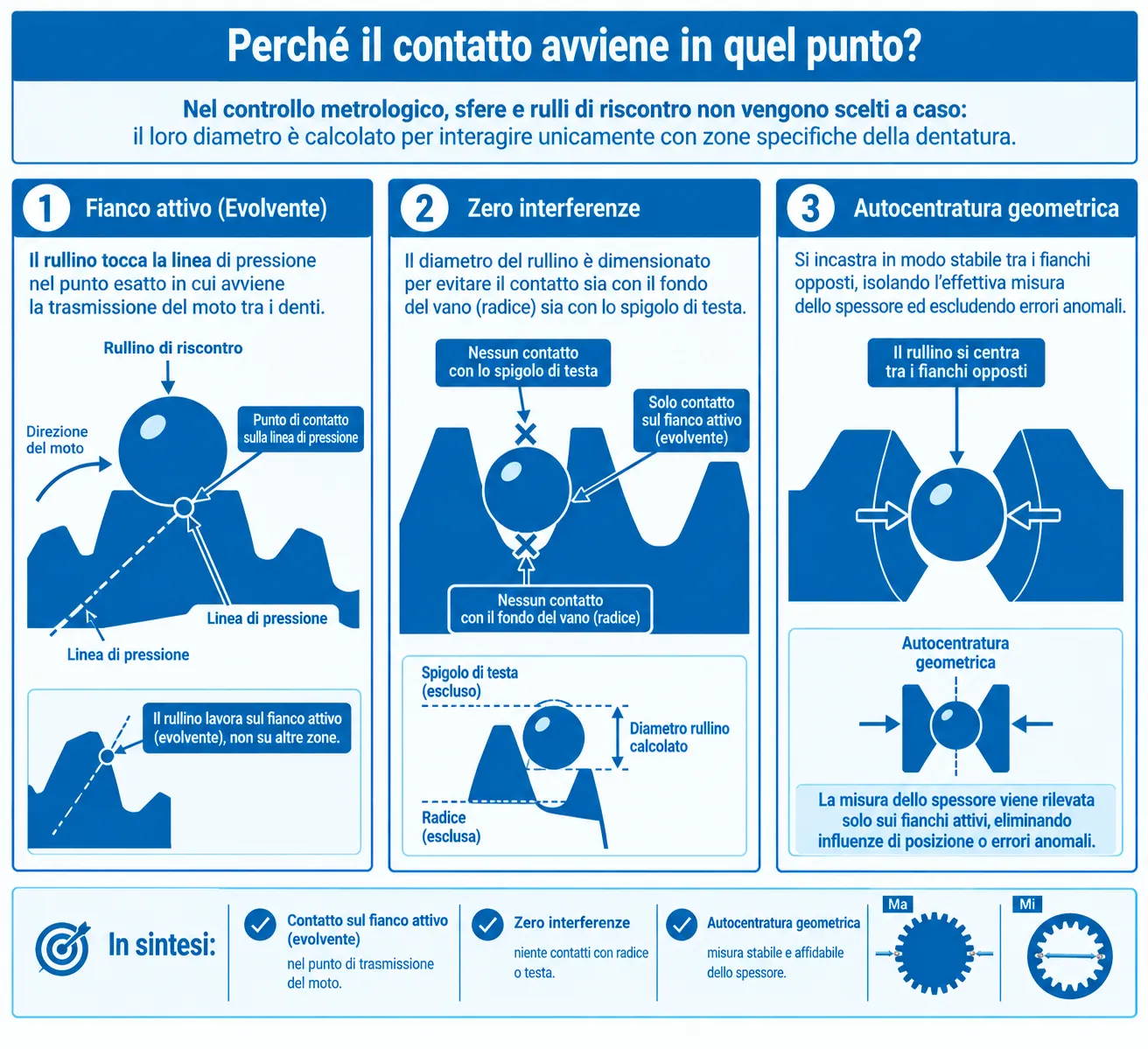

Il controllo geometrico mediante sfere e rulli di riscontro nei vani dentati rappresenta la tecnica metrologica indiretta più rigorosa per determinare lo spessore del dente e l'errore di eccentricità del profilo evolventico.

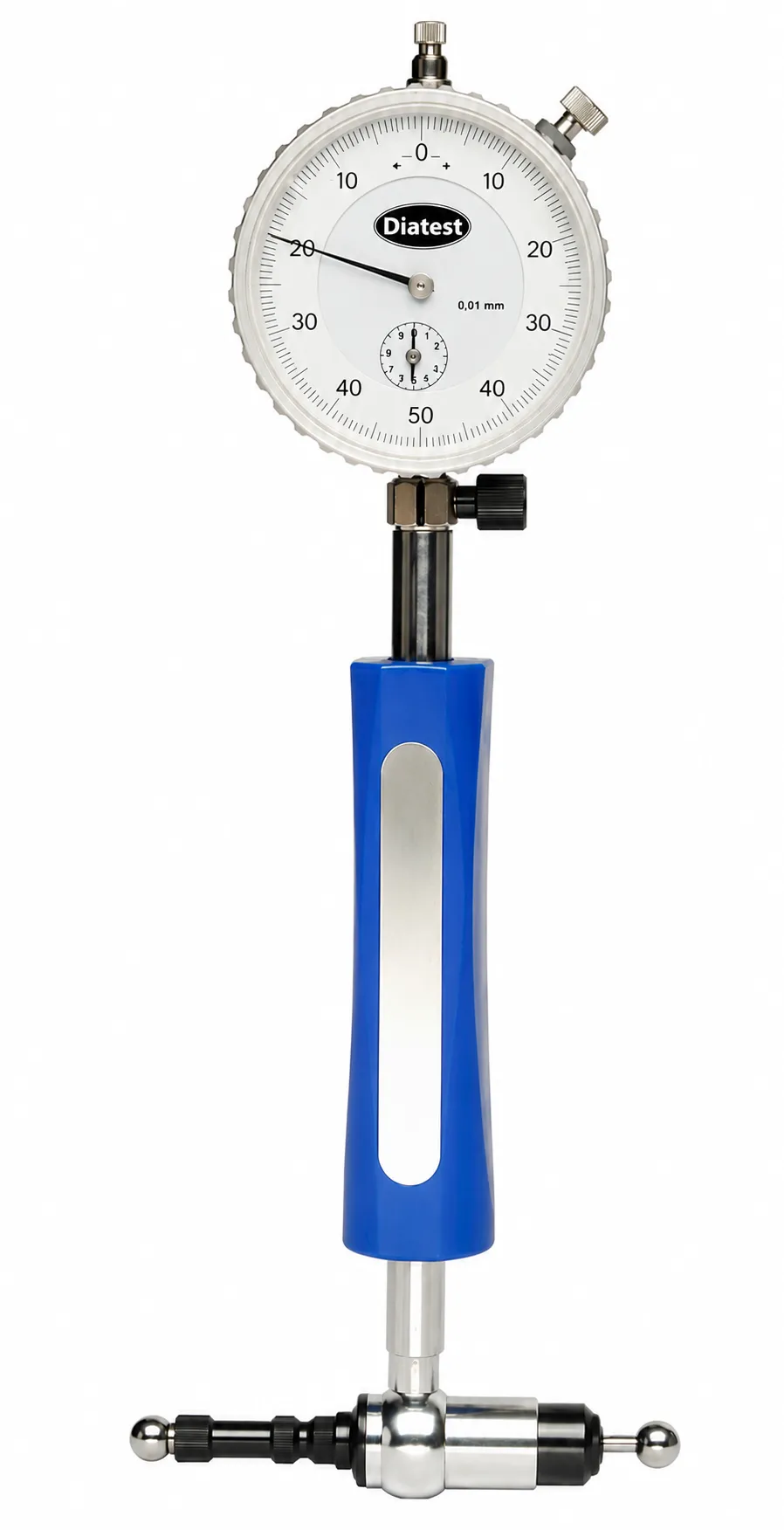

• Misura tra i rulli/sfere (Mi): Ideale per ingranaggi interni (corone), dove i tasti contrapposti si espandono radialmente nei vani opposti.

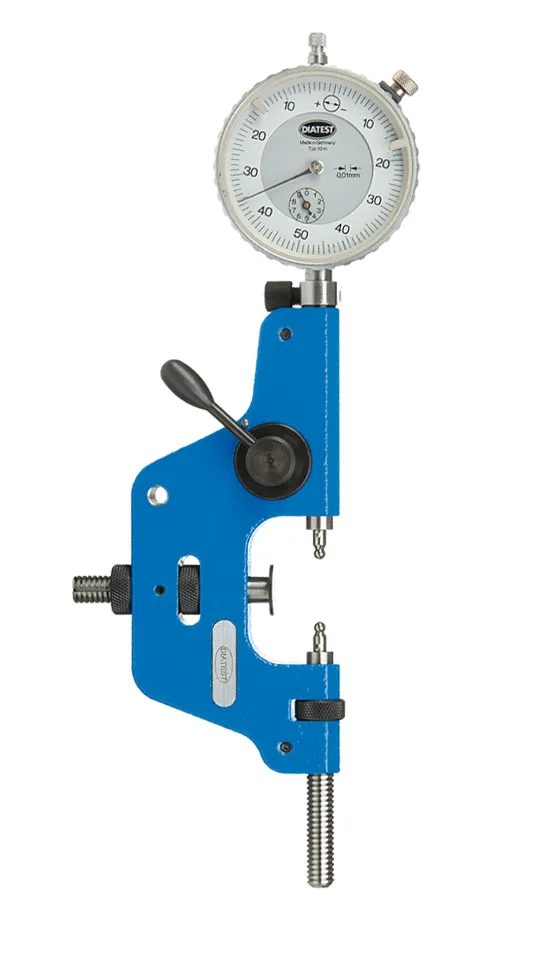

• Misura sui rulli/sfere (Ma): Destinata agli ingranaggi esterni per il riscontro millesimale del diametro primitivo.
Vantaggi rispetto al controllo di Wildhaber (Wk):
Il tradizionale metodo di Wildhaber (misura su più denti con micrometro a piattelli) calcola la quota lineare d'intervallo ma soffre di limiti geometrici evidenti.
L'impiego dei calibri a rulli Diatest offre vantaggi netti:
• Analisi puntuale del vano: Rileva errori di passo locali ed eccentricità radiale (runout), impossibili da isolare con la misura globale di Wildhaber.
• Applicabilità universale: A differenza dei piattelli limitati agli esterni, le teste Diatest operano con la stessa precisione su dentature sia esterne che interne.

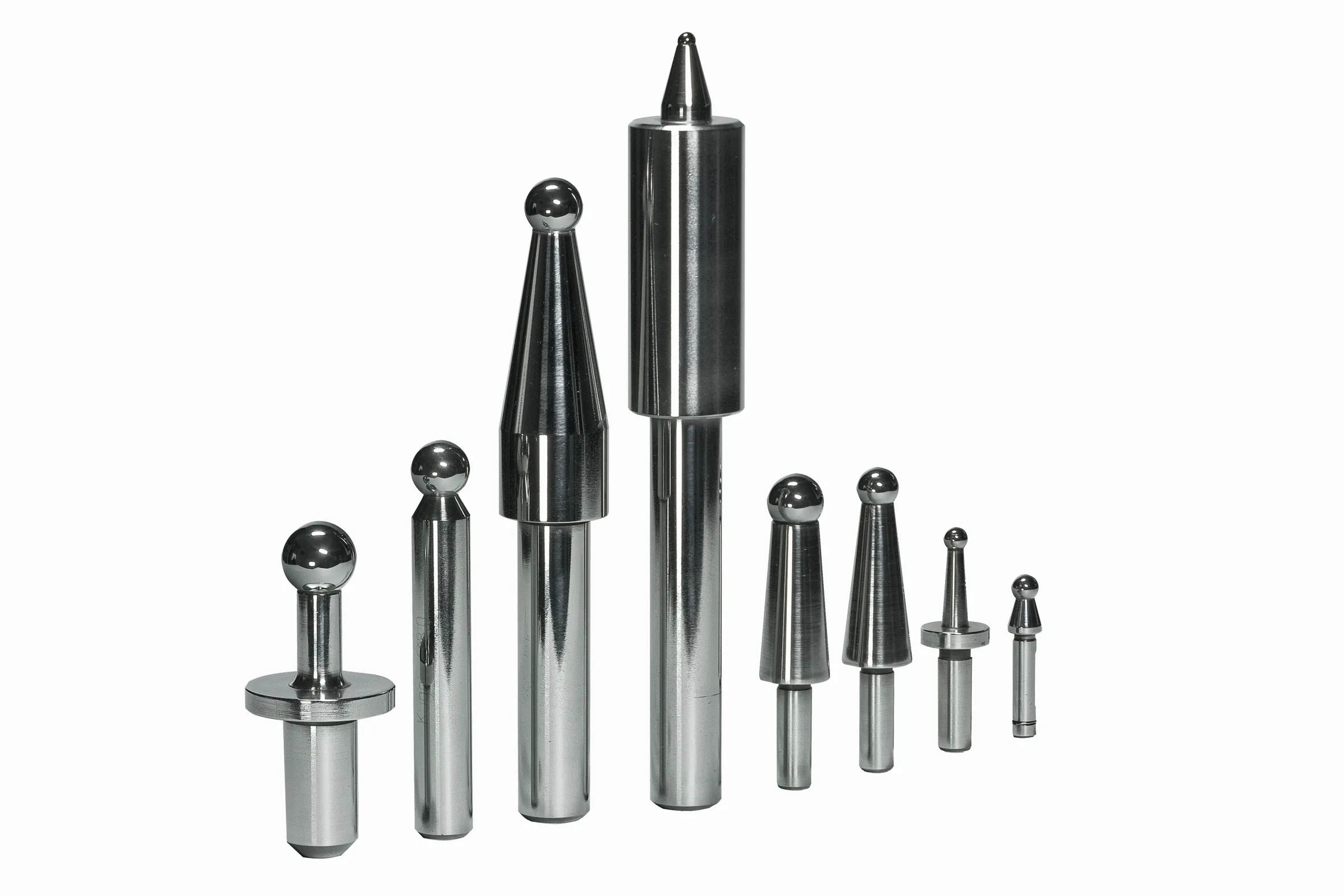

• Massima ripetibilità: L'uso di tastatori in metallo duro con tolleranza di sfericità a ±0,001 mm elimina gli errori di contatto manuale tipici dei micrometri tradizionali.
