Caratteristiche Tecniche

Dettagli tecnici

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

  • 1. Cappucci di sollevamento o protettivo
  • 2. Indici di tolleranza regolabili Interni
  • 3. Ghiera esterna girevole
  • 4. Quadranti personalizzabili Su richiesta
  • 5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
  • 6. Movimento di precisione
  • 7. Lancetta conta-giri Concentrica o disassata
  • 8. Materiali cassa
  • 9. Dimensioni a norma DIN EN ISO 463 Standard
  • 10. Stelo di fissaggio Ø8 h6 Inox antiacido
  • 11. Protezione quadrante
  • 12. Tasto di misura M 2,5 Intercambiabile
  • 13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

  • Ingegneria Tedesca: Massima affidabilità in environments industriali.
  • Durata: Meccanismi progettati per milioni di cicli.
  • Materiali Scelti: Acciai inossidabili e vetri antigraffio.
  • Versatilità: Compatibilità totale con accessori standard M 2,5.
  • Tracciabilità: Forniti con Dichiarazione di Conformità.
  • Qualità: Ispezione visiva e test funzionali completi.
  • Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.
Ordina:

Comparatori a tenuta stagna Käfer

In produzione è inevitabile che i comparatori vengano a contatto con olio, acqua e polveri. I comparatori della serie SW a tenuta stagna sono stati studiati proprio per lavorare in queste condizioni. La classe di protezione dei comparatori W è addirittura IP 67.

Il Grado di Protezione IP: IP53 vs IP67

La sigla IP (Ingress Protection) indica la capacità dello strumento di resistere all'ingresso di corpi solidi (micro-trucioli o polvere) ed elementi liquidi (acqua, olio da taglio ed emulsioni).

Grado IP Cifra 1: Solidi Cifra 2: Liquidi Ambiente ideale d'impiego
IP 53 5 - Protetto da polveri 3 - Protetto da spruzzi leggeri Uso standard in officina dove non ci sono flussi diretti di liquido.
IP 67 6 - Ermetico a polveri e trucioli 7 - Protetto da immersione temporanea Ambienti gravosi, a bordo macchina con forti getti di emulsione.

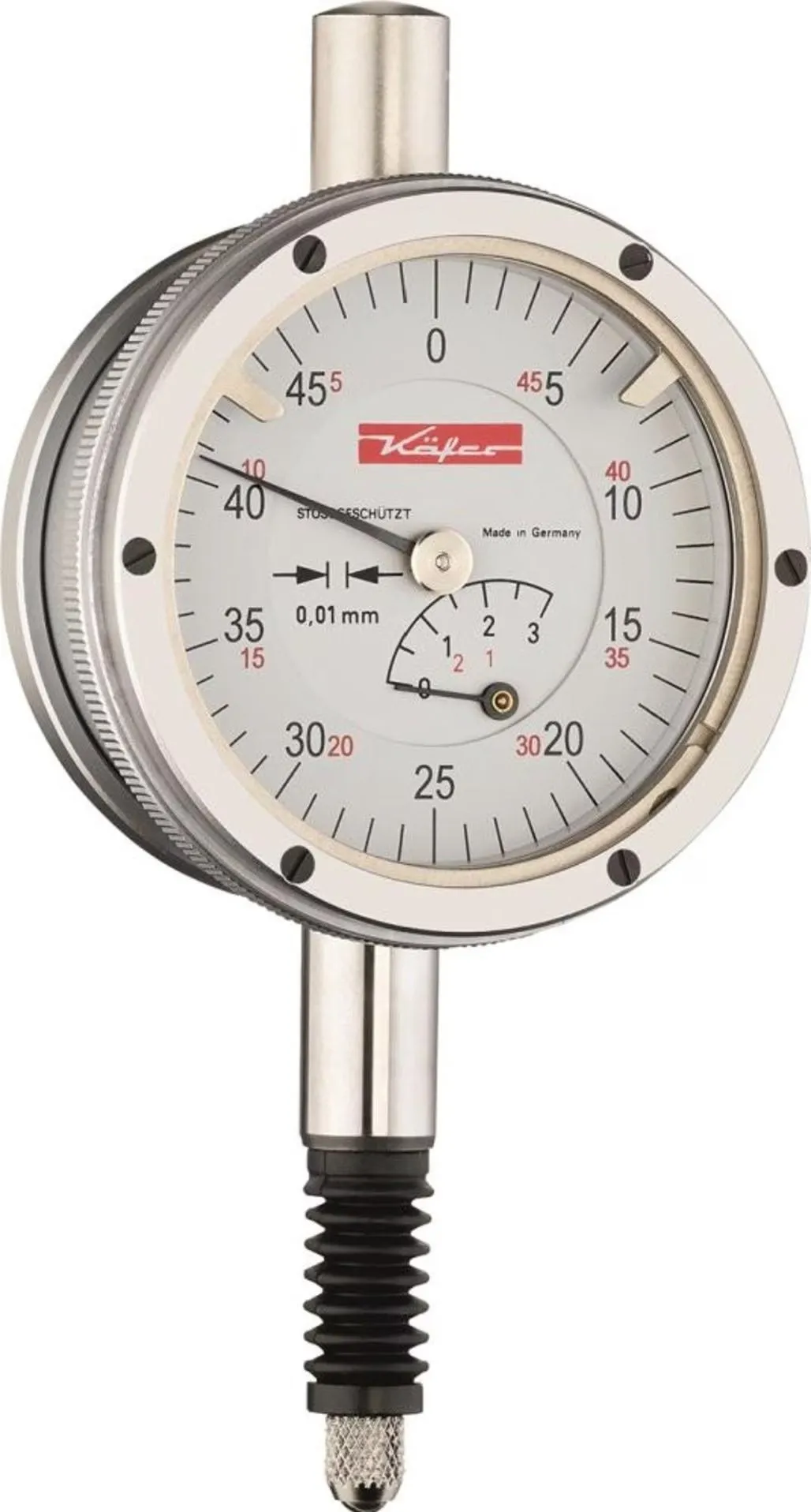

KM 4 RComparatore Käfer a tenuta stagna, IP67, con quadrante piccolo

Modello Piccolo IP67

Con quadrente Ø40mm

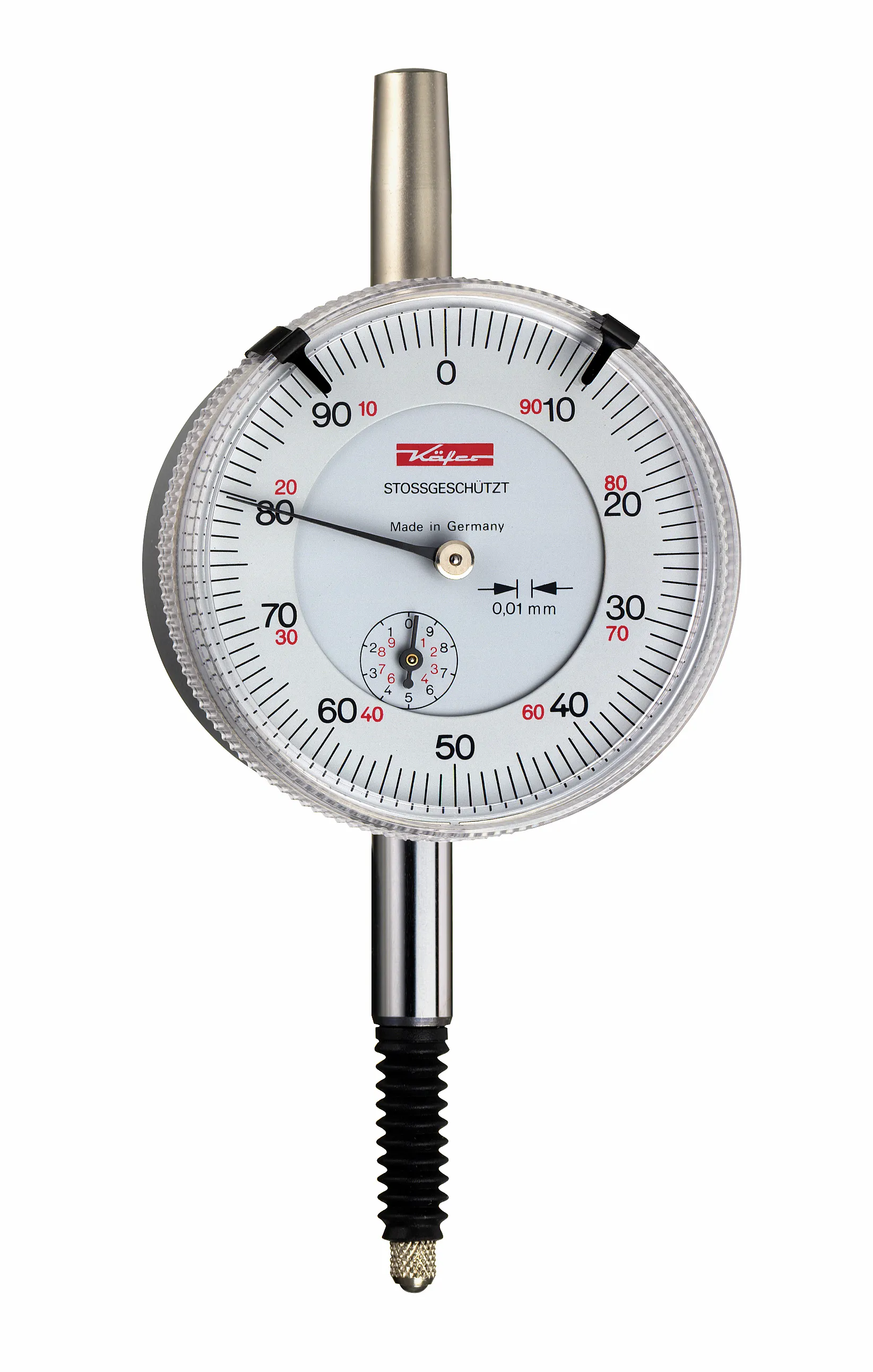

M 2 SWA Comparatore Käfer IP53 centesimale con quadrante di 60mm

Modello IP53

Con protezione agli spruzzi

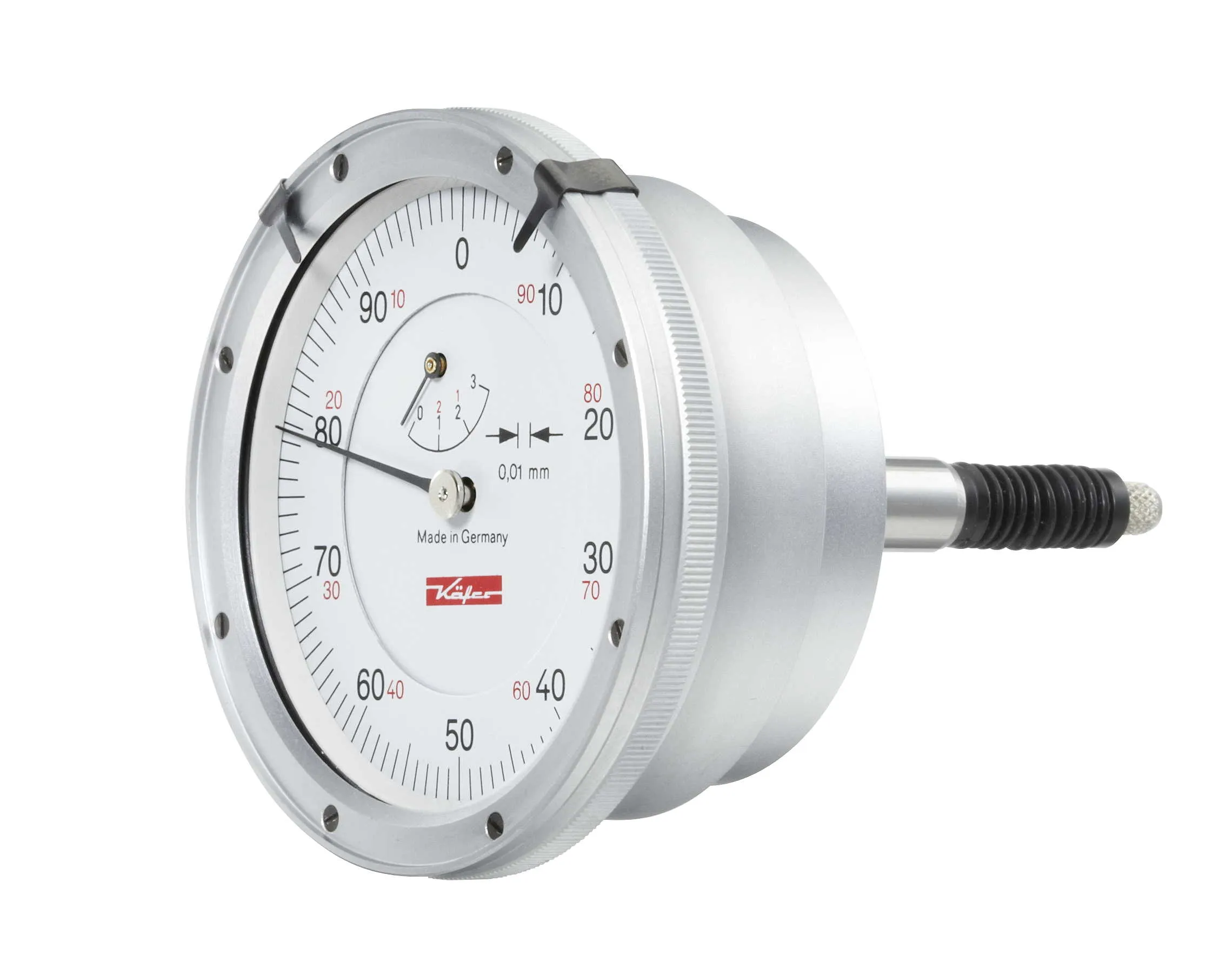

M2R-SW Comparatore Käfer IP67 con stelo posteriore

Modello a stelo posteriore

Per applicazioni speciali

Comparatori a tenuta stagna "SW" - Protezione IP 67

Cliccare sul codice del comparatore per visualizzarne la scheda completa. Modelli stagni progettati specificatamente per resistere a forti flussi di liquidi, refrigeranti e polveri di lavorazione.

Modello
Lettura
Campo x giro
Campo
Ø Quad.
Caratteristiche
KM 4 SW
0,01mm
0,5mm
3mm
44,5m
Modello piccolo
KM 4/5 SW
0,01mm
0,5mm
5mm
44,5m
Modello a tenuta stagna
SI-45 W
0,01mm

0,4mm
44,5m
Modello piccolo
SI-90 W
0,01mm

0,8mm
61,5mm
Modello a corsa limitata
M 2 SW
0,01mm
1mm
10mm
61,5mm
Modello antiurto
M 2/30 SW
0,01mm
1mm
30mm
61,5mm
Modello a corsa lunga
M 2 RW
0,01mm
1mm
3mm
61,5mm
Modello a tenuta stagna
GM 80 SW
0,01mm
1mm
10mm
80mm
Modello a tenuta stagna
KM 500 SW
0,002mm
0,2mm
1mm
44,5mm
Modello antiurto
Feinika KM 1101 W
0,001mm
0,1mm
1mm
44,5mm
Modello a tenuta stagna
Feinika FM 1101 W
0,001mm
0,1 mm
1 mm
61,5 mm
Modello a tenuta stagna
FM 1101 W
0,001mm
0,1mm
1mm
61,5mm
Modello a tenuta stagna
FM 1000/5 SW
0,001mm
0,2mm
5mm
61,5mm
Modello a tenuta stagna
FM 1000 SW
0,001mm
0,2mm
1mm
61,5mm
Modello antiurto
FM 1000/80 SW
0,001mm
0,2mm
1mm
80mm
Modello a tenuta stagna
FM 1000/80-5 SW
0,001mm
0,2mm
5mm
80mm
Modello a tenuta stagna

Se nell'ambiente di lavoro le condizioni non sono così restrittive ma ci sono solo degli "spruzzi d'acqua" possono essere utilizzati i comparatori della serie SWa: "protetti dall'acqua". Il grado di protezione è IP 53.

Caratteristiche principali della serie SWa:

  • Protezione a soffietto: una protezione in gomma a soffietto è montata sulla parte terminale dell'asta del comparatore.
  • Cappuccio e O-ring: la parte superiore del comparatore è protetta da un cappuccio a vite e da un anello di guarnizione ("O" ring).
  • Vetroghiera speciale: montano un "vetroghiera" in plastica speciale che, oltre a proteggerli dall'acqua, rende più facile la lettura del valore misurato.
  • Isolamento posteriore: il fondello posteriore è montato in modo che nessun agente esterno possa penetrare nel comparatore.

Comparatori protetti dall'acqua "SWa" - Protezione IP 53

Soluzioni intermedie ideali per ambienti con spruzzi d'acqua occasionali e umidità controllata. Altri comparatori a tenuta stagna disponibili su richiesta.

Modello
Lettura
Campo x giro
Campo
Ø Quad.
Caratteristiche
KM 4 S wa
0,01mm
0,5mm
3mm
41mm
Modello antiurto
M 2/30 Swa
0,01mm
1mm
30mm
58mm
Modello a corsa lunga
M 2 S wa
0,01mm
1mm
10mm
58mm
Modello antiurto
Compika 101 wa
0,01mm

0,5 mm
62 mm
Modello a tenuta stagna
KM 1000 S wa
0,001mm
0,2mm
1mm
41mm
Modello antiurto
FM 1000 S wa
0,001mm
0,2mm
1mm
58mm
Modello antiurto
Compika 1001 wa
0,001mm

0,1 mm
62 mm
Modello a tenuta stagna
Spunta verde

Tutti i nostri strumenti sono fornibili con certificato con tracciabilità DAkkS o di laboratorio primario.
Gli strumenti rispettano rigorosamente le norme di riferimento e sono corredati da dichiarazione di conformità.
