Strumenti ad oscillazione
per il controllo delle dentature


Questi strumenti sono semplici , ma efficienti.
Sono costituiti da un’impugnatura o anello, portacomparatore su cui viene montato un comparatore (o una sonda), due inserti a sfera opposti, nonché anello o tampone d’azzeramento a settori dentati.

Campo di applicazione:
Per dentature interne o esterne, diritte ed elicoidali, secondo il disegno.
Per piccole e medie serie.

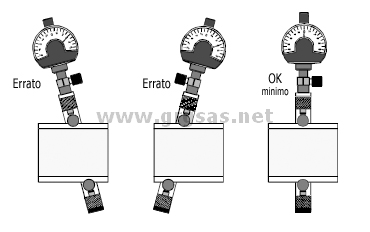

Si utilizza facendo oscillare lo strumento sul piano di misura per stabilire il valore minimo.


Strumenti per il controllo di dentature esterne (Ma): AVA e AVAL



Campo di misura
Codice
10 - 30 mm
AVA1
30 - 50 mm
AVA2
50 - 70 mm
AVA3
70 - 90 mm
AVA4
90 - 110 mm
AVA5
110 - 130 mm
AVA6



AVAL strumento Frenco per  la misura della quota sulle sfere
Campo di misura
Codice
0 - 35 mm
AVAL 1
> 35 - 70 mm
AVAL 2
> 70 - 135mm
AVAL 3
> 135- 180mm
AVAL 4





Strumenti per il controllo di dentature interne, IVA



Campo di misura
Codice
4 - 15 mm
IVA0
> 15 - 28 mm
IVA1
> 28 - 130 mm
IVA2
> 50 - 330 mm
IVA3
> 190 mm
IVA4




IVA0
IVA1
IVA2 e IVA3
IVA4



Per ulteriori informazioni scaricate il catalogo "Strumenti ad oscillaxi per il controllo delle dentature" dalla nostra sezione download

Verdere anche:
Alesametri Diatest per dentature
