Caratteristiche Tecniche

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

1. Cappucci di sollevamento o protettivo
2. Indici di tolleranza regolabili Interni
3. Ghiera esterna girevole
4. Quadranti personalizzabili Su richiesta
5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
6. Movimento di precisione
7. Lancetta conta-giri Concentrica o disassata
8. Materiali cassa
9. Dimensioni a norma DIN EN ISO 463 Standard
10. Stelo di fissaggio Ø8 h6 Inox antiacido
11. Protezione quadrante
12. Tasto di misura M 2,5 Intercambiabile
13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

Ingegneria Tedesca: Massima affidabilità in environments industriali.
Durata: Meccanismi progettati per milioni di cicli.
Materiali Scelti: Acciai inossidabili e vetri antigraffio.
Versatilità: Compatibilità totale con accessori standard M 2,5.
Tracciabilità: Forniti con Dichiarazione di Conformità.
Qualità: Ispezione visiva e test funzionali completi.
Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.

Ordina:

Comparatori a stelo posteriore Käfer

Disponiamo di una vastissima gamma di comparatori a stelo posteriore Käfer. Oltre ai modelli standard possiamo fornire anche esecuzioni speciali su richiesta. Tutti gli strumenti vengono prodotti direttamente in Germania presso la sede Käfer, utilizzando materiali e tecnologie costruttive di altissimo livello.

Produzione tedesca: qualità e precisione elevate.
Versioni speciali: disponibili su richiesta.
Attacco posteriore: ideali per dispositivi di misura speciali.
Materiali premium: progettati per lunga durata industriale.

Comparatore Käfer a stelo posteriore con quadrante diamtero 40mm

Modello con qudrante piccolo

Quadrante Ø40mm

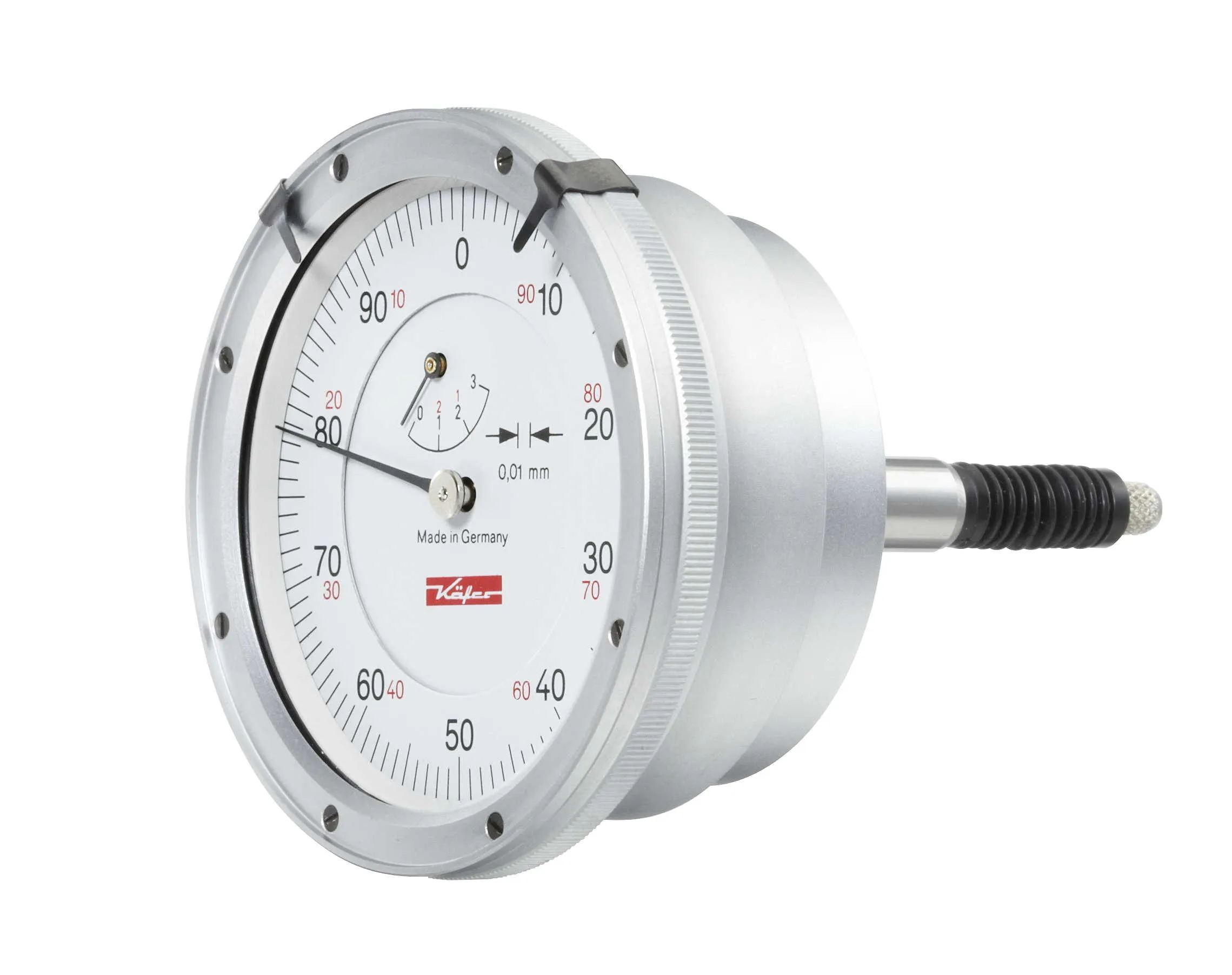

M2R-SW Comparatore Käfer a stelo posteriore IP67 a tenuta stagna

Modello a tenuta stagna

Con protezione IP67

M2R Comparatore Käfer centesimale a stelo posteriore con quadrante di 58mm

Modello grande

Con quadrante Ø58mm

Modelli a stelo posteriore "R"

Comparatori con attacco posteriore. Ideali per l'utilizzo su dispositivi di misura speciali. Lo stelo e la asta di misura sono realizzati in acciaio inox ad alta resistenza. L'asta di misura e rettificata mediante lappatura di precisione (lappata).

Modello

Lettura

Campo x giro

Campo

Ø Quad.

Caratteristiche

KM 5 a R

0,1mm

5mm

40mm

Modello a stelo posteriore

M 10/5 R

0,1mm

5mm

58mm

Modello a stelo posteriore

KM 4/5 R

0,01mm

0,5mm

5mm

40mm

Modello a stelo posteriore

KM 4 R

0,01mm

0,5mm

3mm

40mm

Modello piccolo

SI 45/0,8 R

0,01mm

0,8mm

40mm

Modello a corsa limitata

SI 45 R

0,01mm

0,4mm

40mm

Modello a corsa limitata

SI 18 R

0,01mm

1,6mm

58mm

Modello a corsa limitata

SI-90 R

0,01mm

0,8mm

58mm

Modello a corsa limitata

M 2/5 R

0,01mm

1mm

5mm

58mm

Modello a stelo posteriore

M 2 R

0,01mm

1mm

3mm

58mm

Modello a stelo posteriore

M 2 RW

0,01mm

1mm

3mm

61,5mm

Modello a tenuta stagna

KM 500 R

0,002mm

0,2mm

1mm

40mm

Modello a stelo posteriore

KM 500 R-SI

0,002mm

0,18mm

40mm

Modello a corsa limitata

FM 500 R

0,002mm

0,2mm

1mm

58mm

Modello a stelo posteriore

KM 1000 R

0,001mm

0,2mm

1mm

40mm

Modello a stelo posteriore

FM 1000 R

0,001mm

0,2mm

1mm

58mm

Modello a stelo posteriore
