Strumenti di Misura e Metrologia Industriale

Lettura Antioraria

Scala graduata bilanciata

Cassa in alluminio

Cassa in ottone

Cassa in plastica

Cassa in zinco

Fine corsa attutito

Movimento antiurto

Stelo allungato

Forza di misura maggiorata

Forza di misura diminuita

Forza di misura invertita

Cuscinetti in rubino

Tasto di sollevamento

Cappuccio di sollevamento

Cappuccio protettivo

Fondello posteriore in metallo

Vetro minerale

Vetro in plastica

Ghiera in metallo

Ghiera in plastica

Vite blocca ghiera

(4.8 MB)

Catalogo generale Käfer

(1.8 MB)

Dépliant Prodotti Käfer

Caratteristiche Tecniche

(Clicca sull'immagine per ingrandire lo schema)

Legenda Componenti

1. Cappucci di sollevamento o protettivo
2. Indici di tolleranza regolabili Interni
3. Ghiera esterna girevole
4. Quadranti personalizzabili Su richiesta
5. Posizionamento lancetta preimpostato sullo 0 con 0.1mm di pre-corsa
6. Movimento di precisione
7. Lancetta conta-giri Concentrica o disassata
8. Materiali cassa
9. Dimensioni a norma DIN EN ISO 463 Standard
10. Stelo di fissaggio Ø8 h6 Inox antiacido
11. Protezione quadrante
12. Tasto di misura M 2,5 Intercambiabile
13. Perno lappato a mano Gioco normato

Vantaggi Costruttivi

Gli strumenti Käfer sono il risultato di una progettazione meticolosa:

Ingegneria Tedesca: Massima affidabilità in ambienti industriali.
Durata: Meccanismi progettati per milioni di cicli.
Materiali Scelti: Acciai inossidabili e vetri antigraffio.
Versatilità: Compatibilità totale con accessori standard M 2,5.
Tracciabilità: Forniti con Dichiarazione di Conformità.
Qualità: Ispezione visiva e test funzionali completi.
Certificazione: Disponibili con certificati con tracciabilità DAkkS o primari.

Ordina:

Comparatori di Alta Precisione Käfer: Letture 0,002 mm e 0,005 mm

I comparatori meccanici Käfer con graduazione da 0,002 mm e 0,005 mm rappresentano l'anello di congiunzione ideale tra la classica precisione centesimale e il controllo millesimale puro. Progettati specificamente per l'utilizzo intensivo in officina e nei reparti di controllo qualità, questi strumenti offrono una risoluzione finissima mantenendo invariati i pesanti vantaggi meccanici della cinematica analogica ad alta sensibilità.

Perché scegliere queste letture invece di un comparatore millesimale (0,001 mm)?

Stabilità in officina: Filtrano il rumore di fondo pur garantendo tolleranze ristrette.
Facilità di lettura: Spaziatura ottimizzata della scala.
Maggiore campo di misura: Corse più ampie rispetto ai millesimali puri.
Robustezza: Meccanicamente meno sensibili ai micro-urti.

Modello piccolo

Quadrante Ø40mm

Modello standard

Quadrante Ø58mm

Modello a corsa limitata

Quadrante Ø58mm

Comparatori con lettura 0,002 mm

Modello

Lettura

Campo x giro

Campo

Ø Quad.

Caratteristiche

Feinika KM 1102

0,002mm

0,1mm

1mm

40mm

KM 500 R

0,002mm

0,2mm

1mm

40mm

Modello a stelo posteriore

KM 500 R-SI

0,002mm

0,18mm

40mm

Modello a corsa limitata

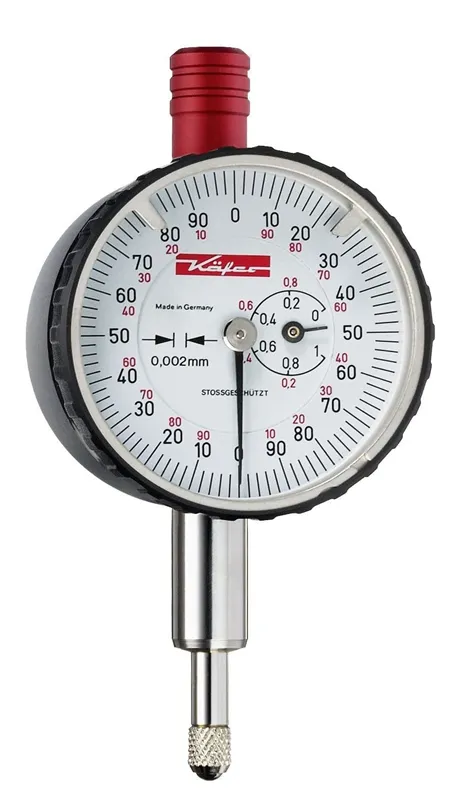

KM 500 S

0,002mm

0,2mm

1mm

40mm

Modello antiurto

KM 500 SI

0,002mm

0,16mm

40mm

Modello a corsa limitata

KM 500 T

0,002mm

0,2mm

1mm

40mm

KM 500/3 S

0,002mm

0,2mm

3mm

40mm

Modello piccolo

KM 500/5 T

0,002mm

0,2mm

5mm

40mm

Modello piccolo

KM 500 SW

0,002mm

0,2mm

1mm

44,5mm

Modello antiurto

Feinika FM 1102

0,002mm

0,2mm

1mm

58mm

FM 500 R

0,002mm

0,2mm

1mm

58mm

Modello a stelo posteriore

FM 500 SI

0,002mm

0,16mm

58mm

Modello a corsa limitata

FM 500 T

0,002mm

0,2mm

1mm

58mm

Compika 502

0,002mm

0,2 mm

62 mm

Modello antiurto

Compika 502 B

0,002mm

0,2 mm

62 mm

Modello con asta corta

Comparatori con lettura 0,005 mm

Modello

Lettura

Campo x giro

Campo

Ø Quad.

Caratteristiche

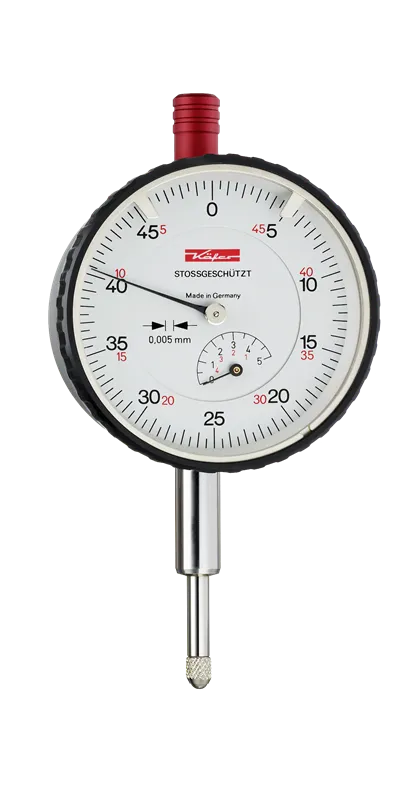

M 3 a S

0,005mm

0,5mm

5mm

58mm

Modello antiurto

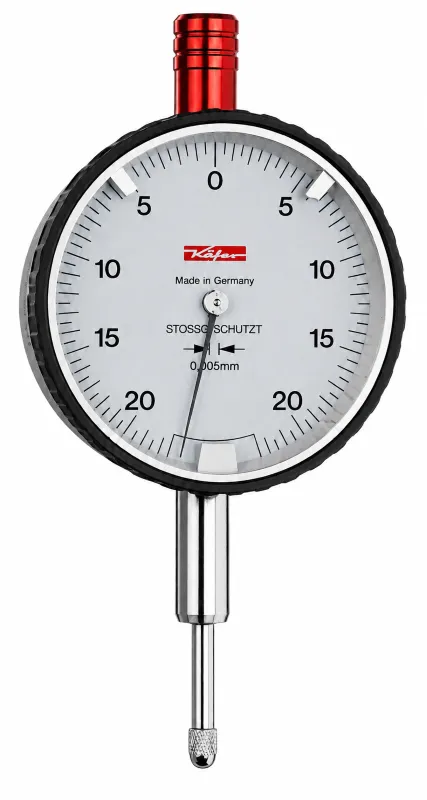

M 3 a SI

0,005mm

0,4mm

58mm

Modello a corsa limitata

M 3 a T

0,005mm

0,5mm

5mm

58mm

Compika 505

0,005mm

0,2 mm

62 mm

Modello antiurto

Compika 505 B

0,005mm

0,2 mm

62 mm

Modello con asta corta
