N.B.: itasti con lunghezza diverse non sono intercambiabili.
N.B.: questi tasti non possono essere montati sui tastatori a leva digitali

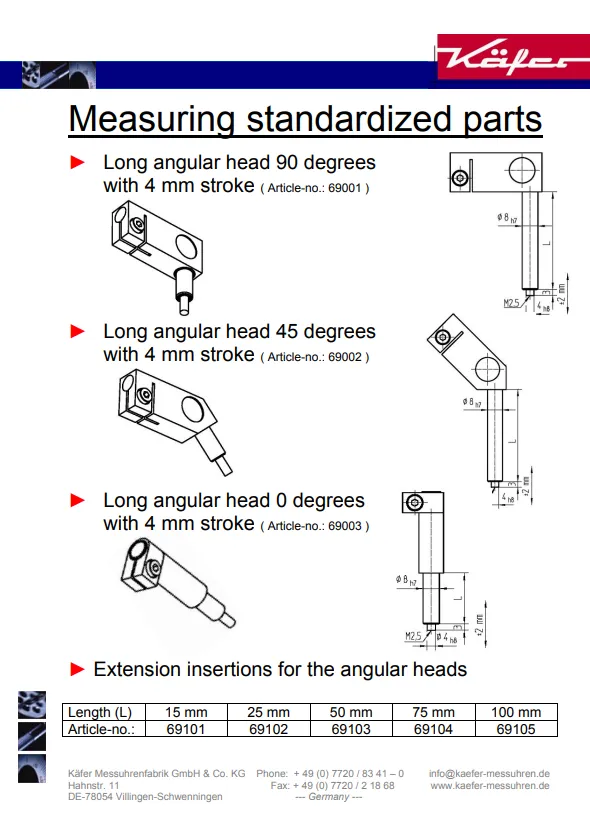

Grazie ad appositi adattatori è possibile montare questi tasti anche sui comparatori e sulle sonde con filetto M2,5. Vedere: tasti per comparatori
Non trovi la configurazione adatta? Contattaci per la progettazione e fornitura di tasti e soluzioni speciali fuori catalogo.
Componenti ordinabili in qualsiasi momento per ampliare o ripristinare le funzioni di un comparatore già in vostro possesso.
indica il numero di modelli o varianti disponibili a catalogo.
Configurazioni meccaniche strutturali che devono essere richieste necessariamente all'ordine dello strumento. Non installabili in un secondo momento.

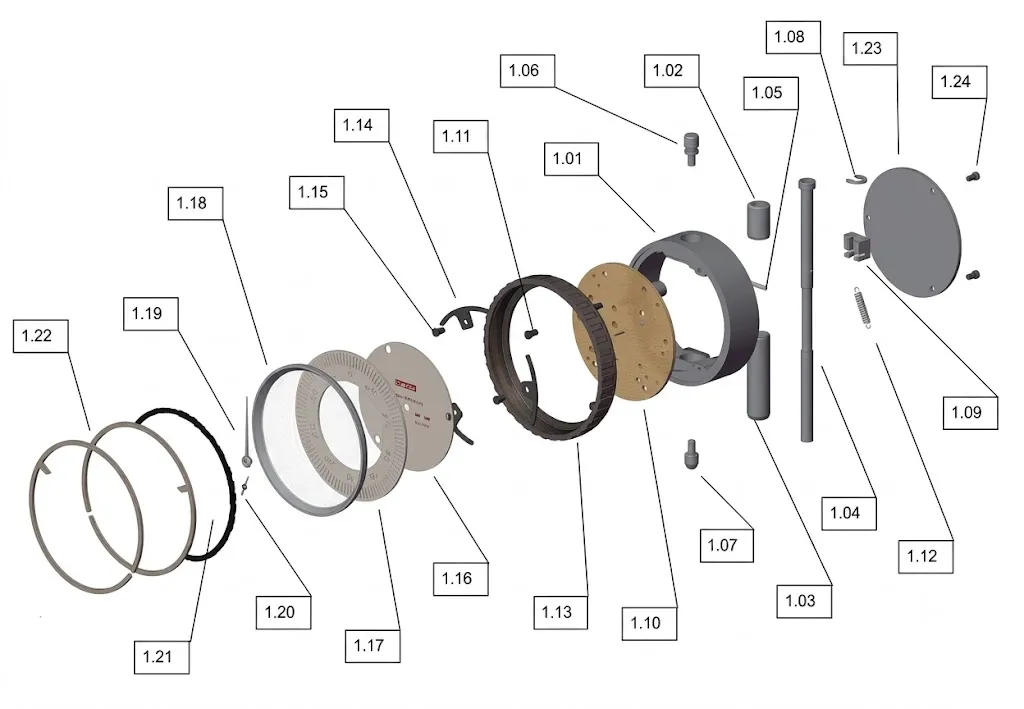

Forniamo componenti di ricambio originali per la manutenzione e la riparazione di tutta la gamma di comparatori e spessimetri Käfer. Potete richiedere vetrini di protezione, casse, lancette, cremagliere e ingranaggi per interventi interni, oppure affidare direttamente gli strumenti al nostro laboratorio per una revisione completa con successiva ricalibrazione certificata.

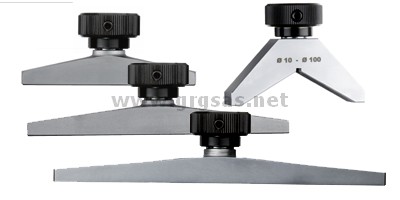

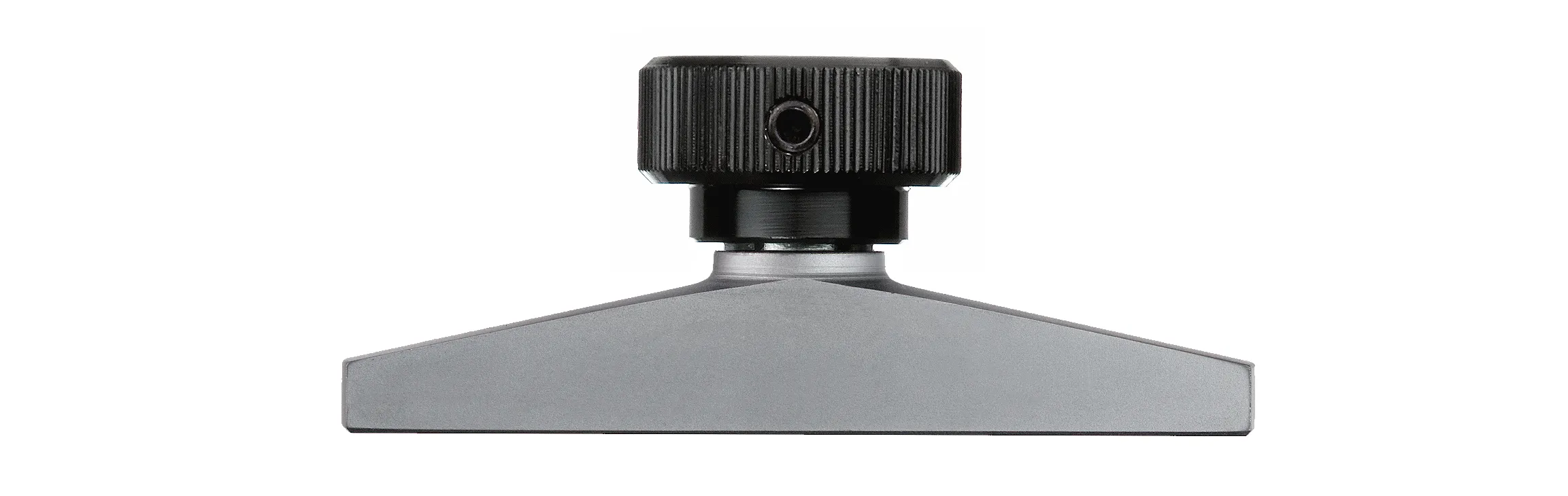

Sono disponibili 9 diverse basi di profondità:

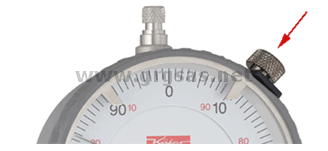

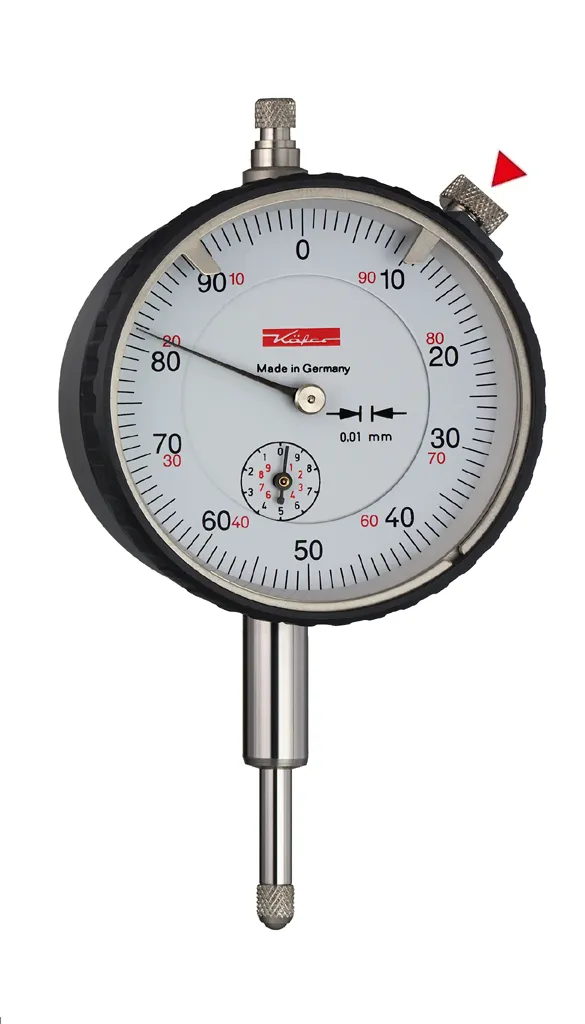

La ghiera e la scala graduata dei comparatori Käfer possono essere ruotate per facilitare l'azzeramento dello strumento. Per evitare di spostarle involontariamente durante la misurazione può essere fornita una vite per il bloccaggio.
È possibile utilizzarla con comparatori Ø40 o 58mm, che non abbiano una corsa superiore a 80mm e non facciano parte della serie "X". Si ricorda che questa lavorazione deve essere eseguita in fabbrica all'atto dell'ordine.

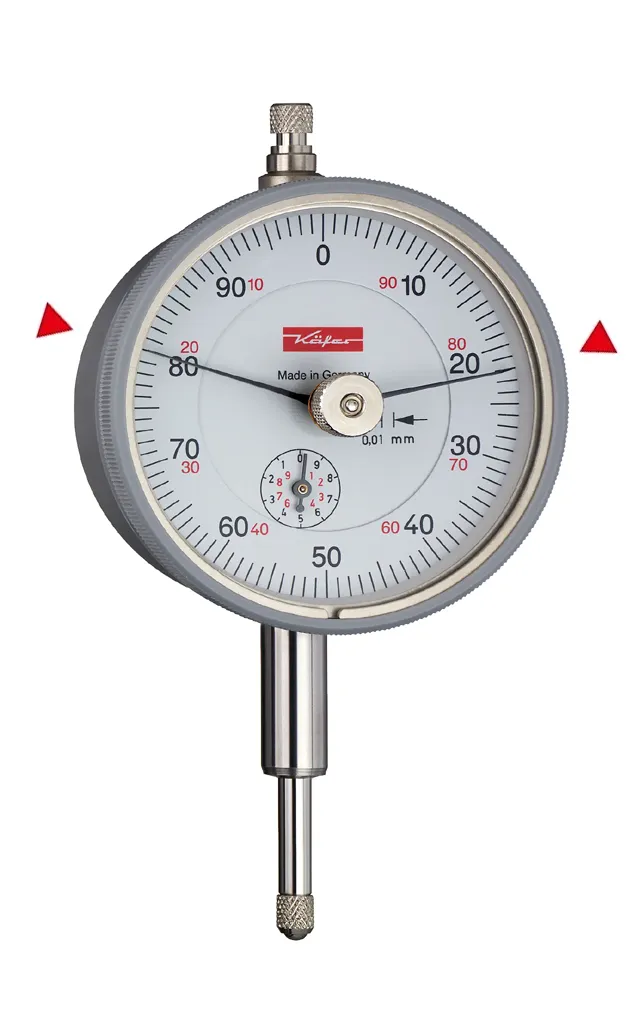

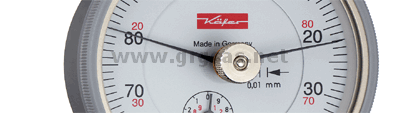

Questa lancetta extra indica la misura effettuata anche dopo che il pezzo misurato è stato rimosso. La "lancetta di massimo" è trascinata dalla lancetta principale; quando quest'ultima torna indietro, la lancetta di massimo resta sul picco raggiunto. Può essere utilizzata con comparatori Ø40 o 58mm decimali e centesimali non antiurto.

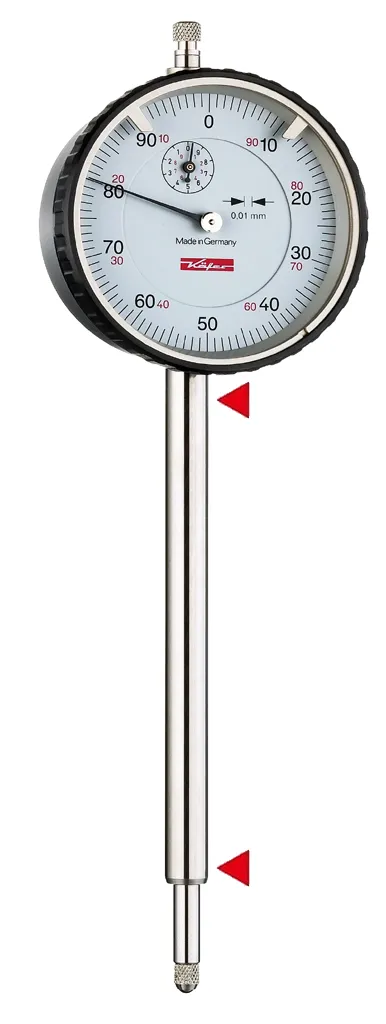

I comparatori speciali Käfer possono essere forniti con un'estensione rigida dello stelo di guida (cannotto inferiore). Questa configurazione di fabbrica è ideale per l'impiego in attrezzature dedicate o fori particolarmente profondi, assicurando un movemento preciso dell'asta di misura senza flessioni geometriche.

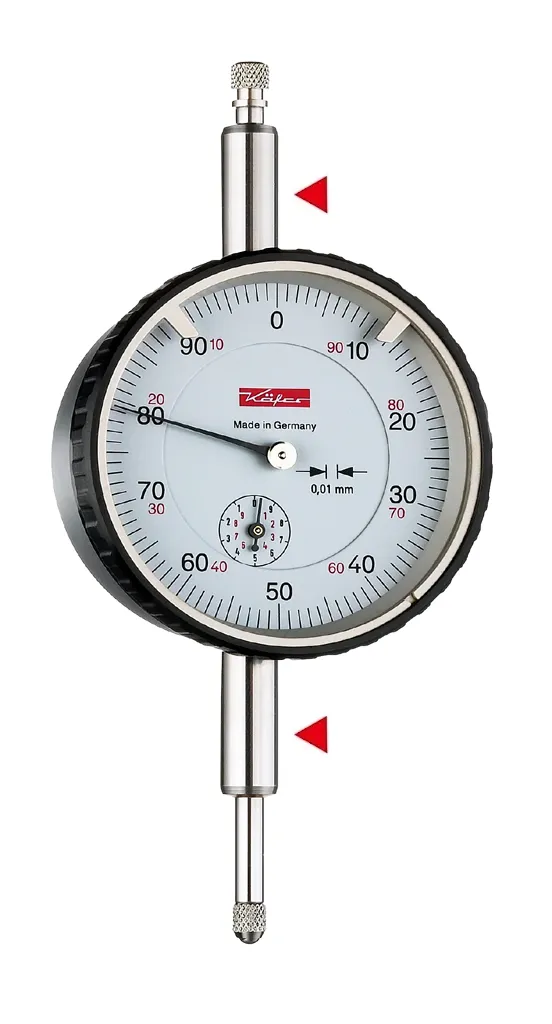

In questa esecuzione l'asta di misura è passante e fuoriesce sia dal cannotto inferiore che dalla testa superiore della cassa. Permette l'installazione accoppiata di dispositivi di sollevamento pneumatici o leve speciali, oppure l'inserimento di un secondo asse di riscontro per tastatori paralleli.

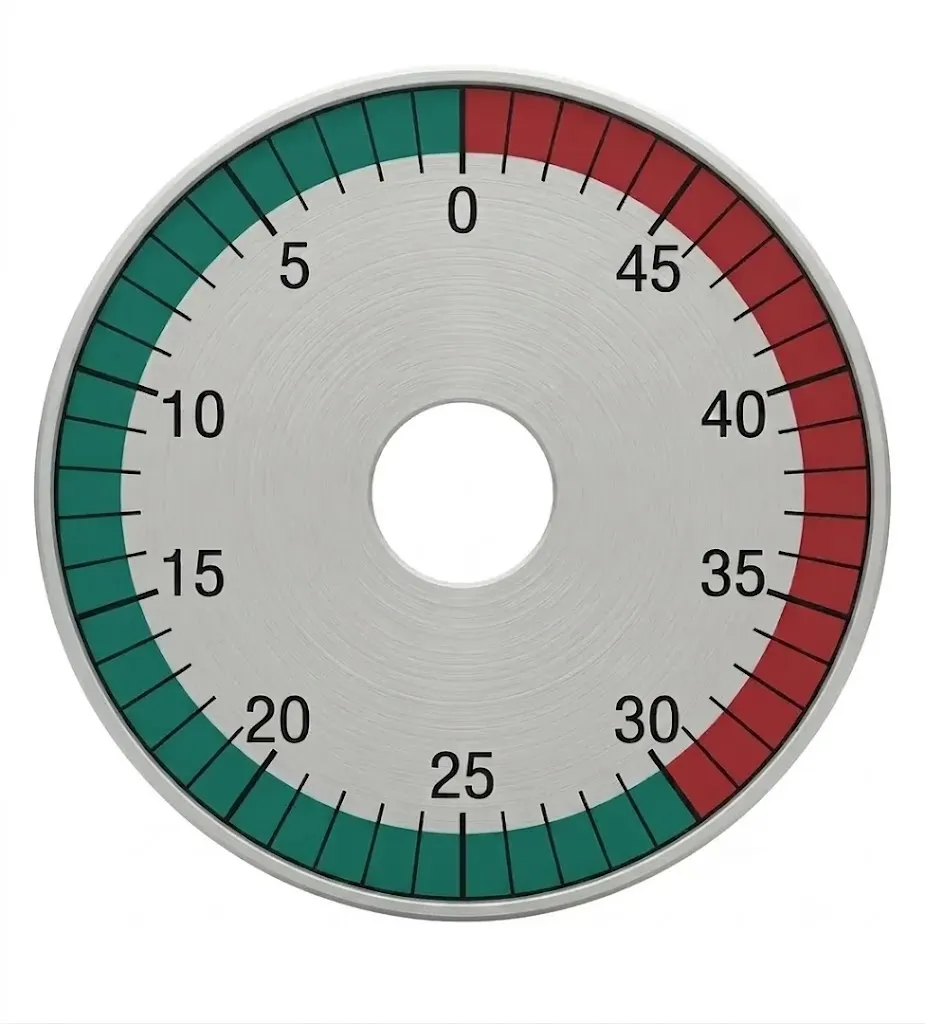

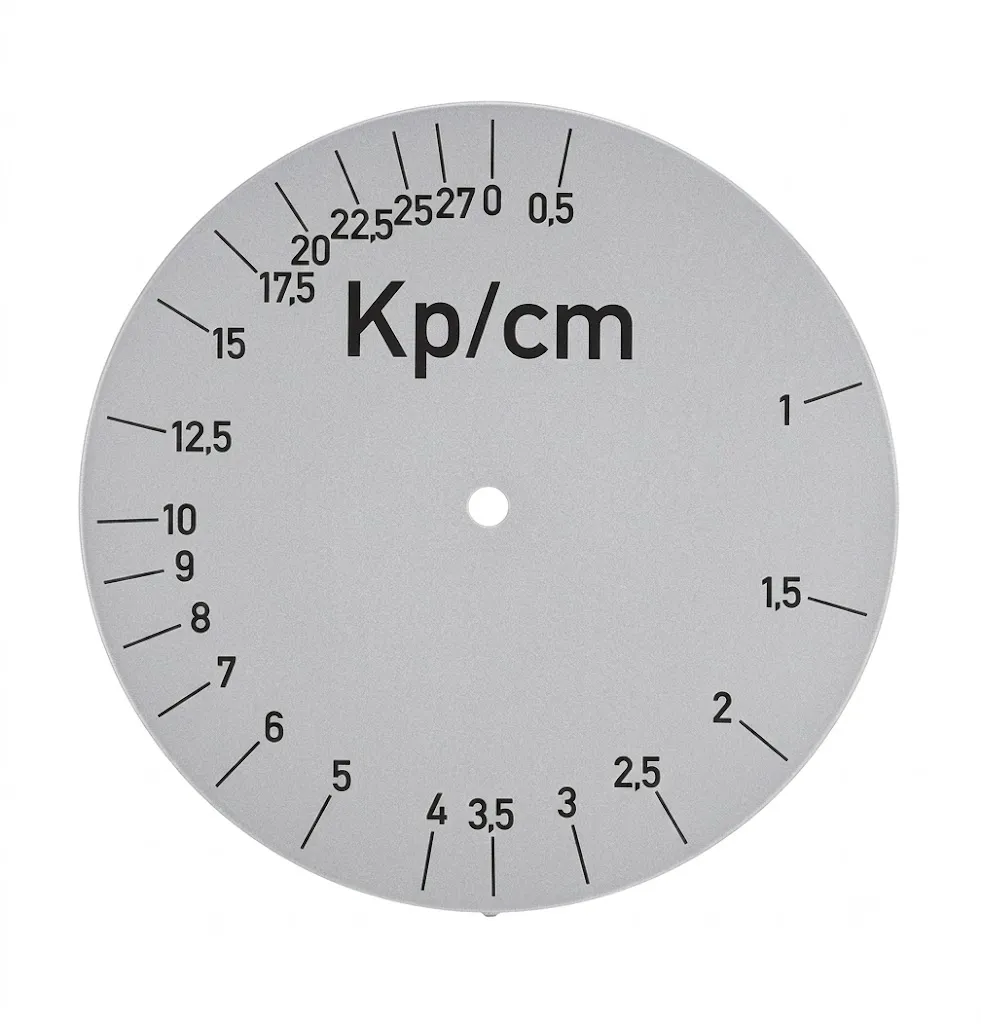

Possiamo fornire quadranti con segmenti colorati che indichino le tolleranze. I colori disponibili sono: rosso, giallo e verde.
Indicare in fase d'ordine quali parti devono essere segnate con i diversi colori.

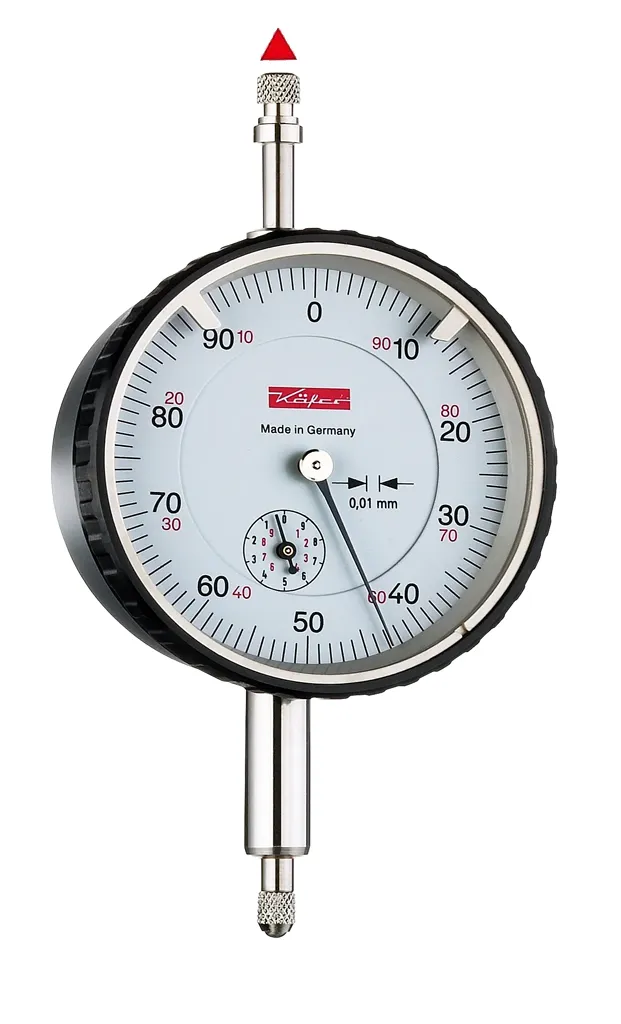

Modifica strutturale dell'azione elastica interna: la molla mantiene l'asta costantemente estratta verso l'esterno. La misura viene rilevata in trazione, ideale per banchi di collaudo speciali o dove la quota di azzeramento coincide con la massima estensione del tastatore.

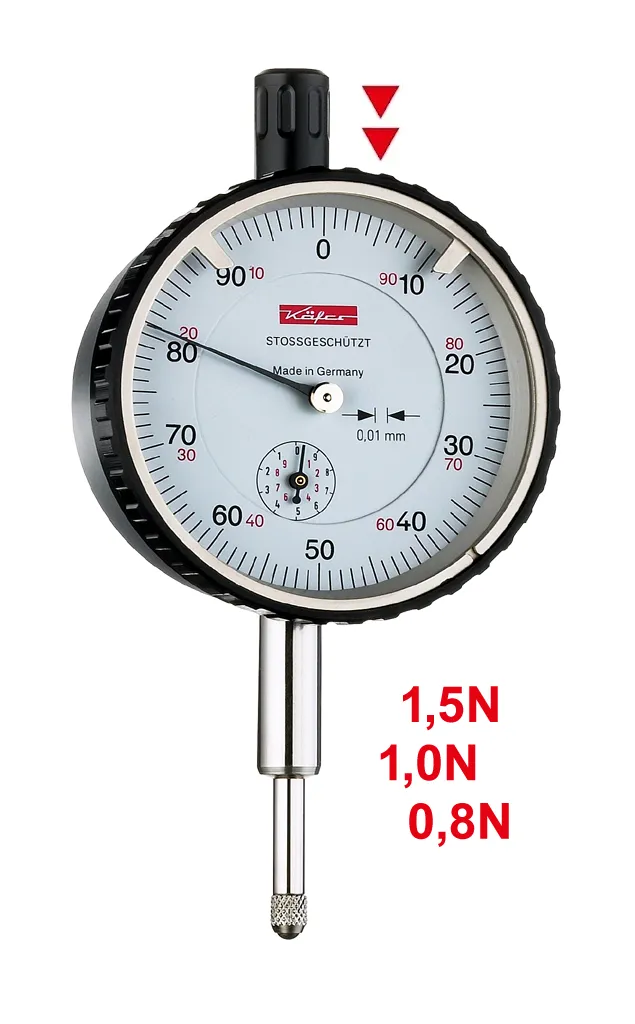

I comparatori possono essere calibrati con molle speciali per sviluppare carichi ridotti (frazioni di Newton per materiali soffici, lamine o pellicole) oppure aumentati (per contrastare forti vibrazioni o sorreggere tastatori pesanti), garantendo la stabilità del contatto geometrico.
Le prolunghe originali Käfer consentono l'estensione dell'asta con attacco M2,5 standard. Diametri disponibili da 4 o 5 mm.
