E = tasti con dado di regolazione della posizione.

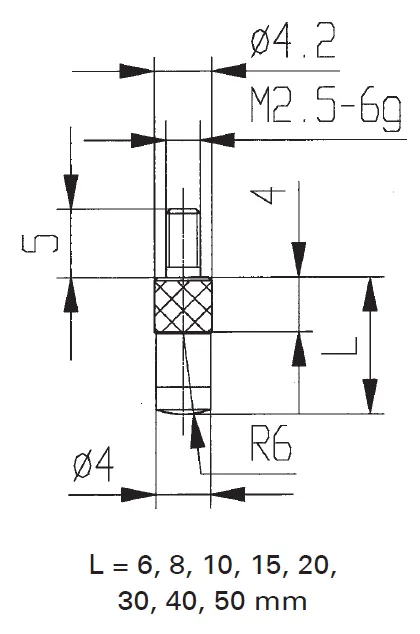

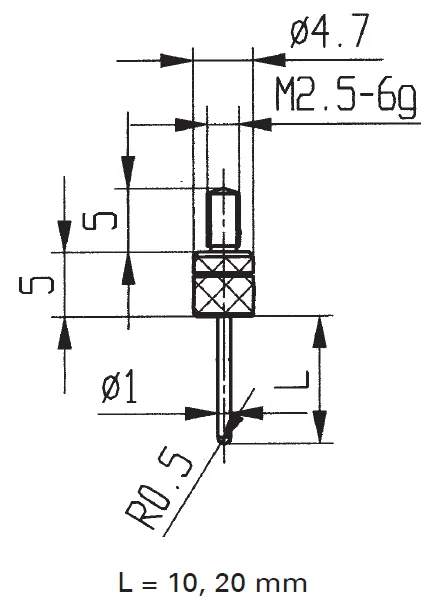

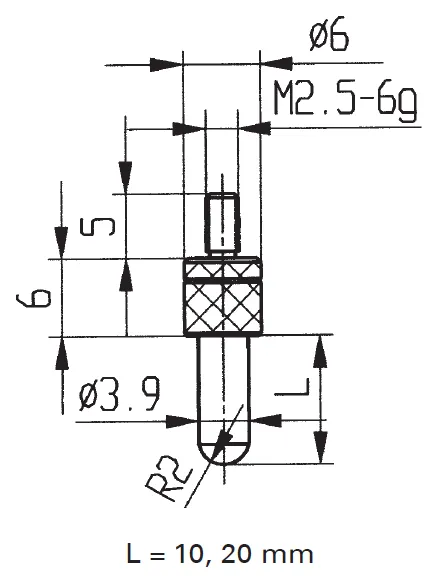

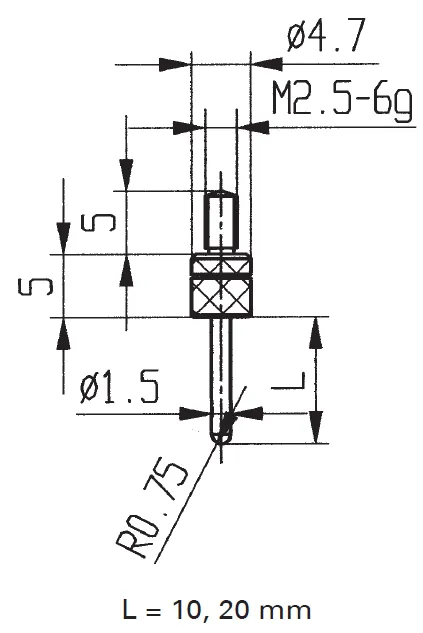

L = tasti disponibili con lunghezze diverse.
(*) 573/27 EH Questo speciale rinvio a 90° (inserto di misura) dispone di due attacchi con filettatura interna M2,5 e M1,6 posizionati ad angolo retto rispetto al filetto di connessione principale M2,5-6g. Permette di montare sia i classici tasti per comparatore con filetto M2,5 (comprese tutte le prolunghe con diametro 4 mm), sia i tasti per tastatori a leva con filetto M1,6. In fase d'ordine è possibile specificare il tipo di tasto desiderato. Nella configurazione standard, l'inserto di misura 573/27 E viene fornito completo di un tasto modello 573/18 con sfera in acciaio da Ø 2 mm pre-avvitato.
(*) Compatibilità inserti a sfera: Gli inserti di misura descritti possono essere combinati con un'ampia gamma di tasti a sfera intercambiabili. È possibile scegliere tra testine con sfere in metallo duro (HM) con diametri da Ø 0,4 a 3 mm, oppure testine con sfere in rubino da Ø 2 mm.
(*) 573/33 EH Questo speciale inserto di misura orientabile e snodabile include già nella dotazione standard il tasto modello 5.2281 con sfera da Ø 2 mm. L'inserto 573/33 EH è dotato di una vite di fissaggio che garantisce un bloccaggio sicuro e stabile: in questo modo è possibile ottenere risultati di misura precisi e impeccabili in qualsiasi posizione angolare desiderata.
(*) 3.2273 adattatore che consente di montare i tasti per tastatori a leva (filetto M1,6) sui comparatori (Filetto M2,5). Nella configurazione standard, l'adattatore 3.2273 viene fornito di serie senza inserto a sfera.
Nota costruttiva: Il corpo base di questi inserti di misura è dotato di una filettatura standard M2,5 e integra una sede speciale che permette di utilizzare e intercambiare diversi corpi di contatto con diametro di attacco da 2 mm. Il bloccaggio e la stabilità del componente sono garantiti dal serraggio di una piccola vite di fissaggio.
Gli inserti e tasti di misura sono disponibili nelle seguenti configurazioni professionali:
Possiamo progettare e costruire tasti speciali a disegno su specifiche del cliente.
