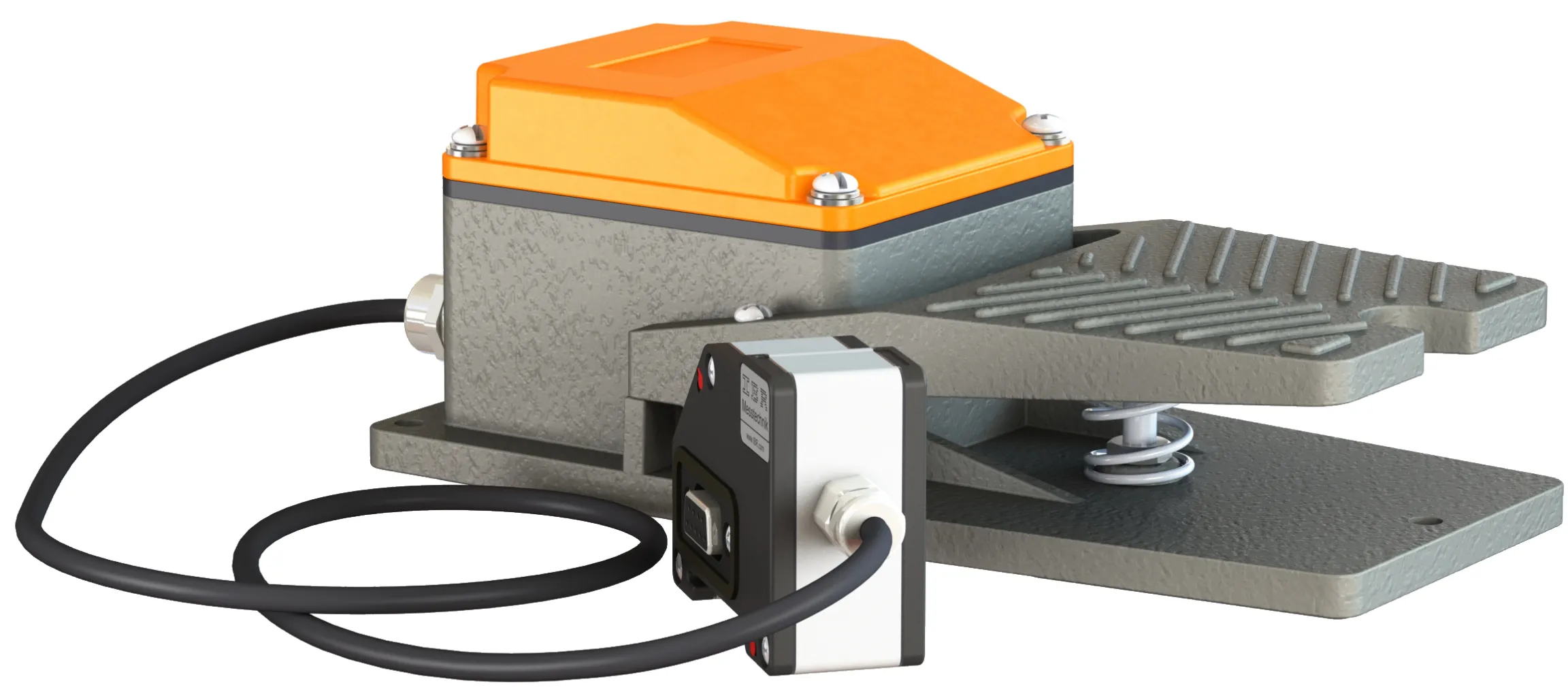

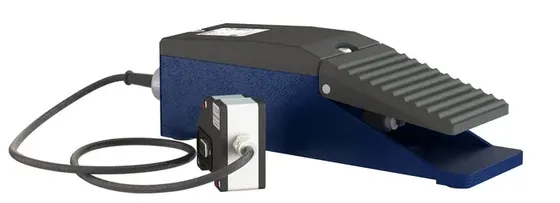

Sistema IMBus per misura e acquisizione dati industriale
IMBus è un sistema modulare per
l'interfacciamento e l'acquisizione dei dati di misura,
progettato per applicazioni di metrologia industriale,
controllo qualità e produzione.
Permette di collegare a PC e reti industriali
calibri, sonde induttive, encoder, strumenti RS232,
USB e Digimatic, oltre a sensori analogici,
sistemi pneumatici e altri strumenti di misura.

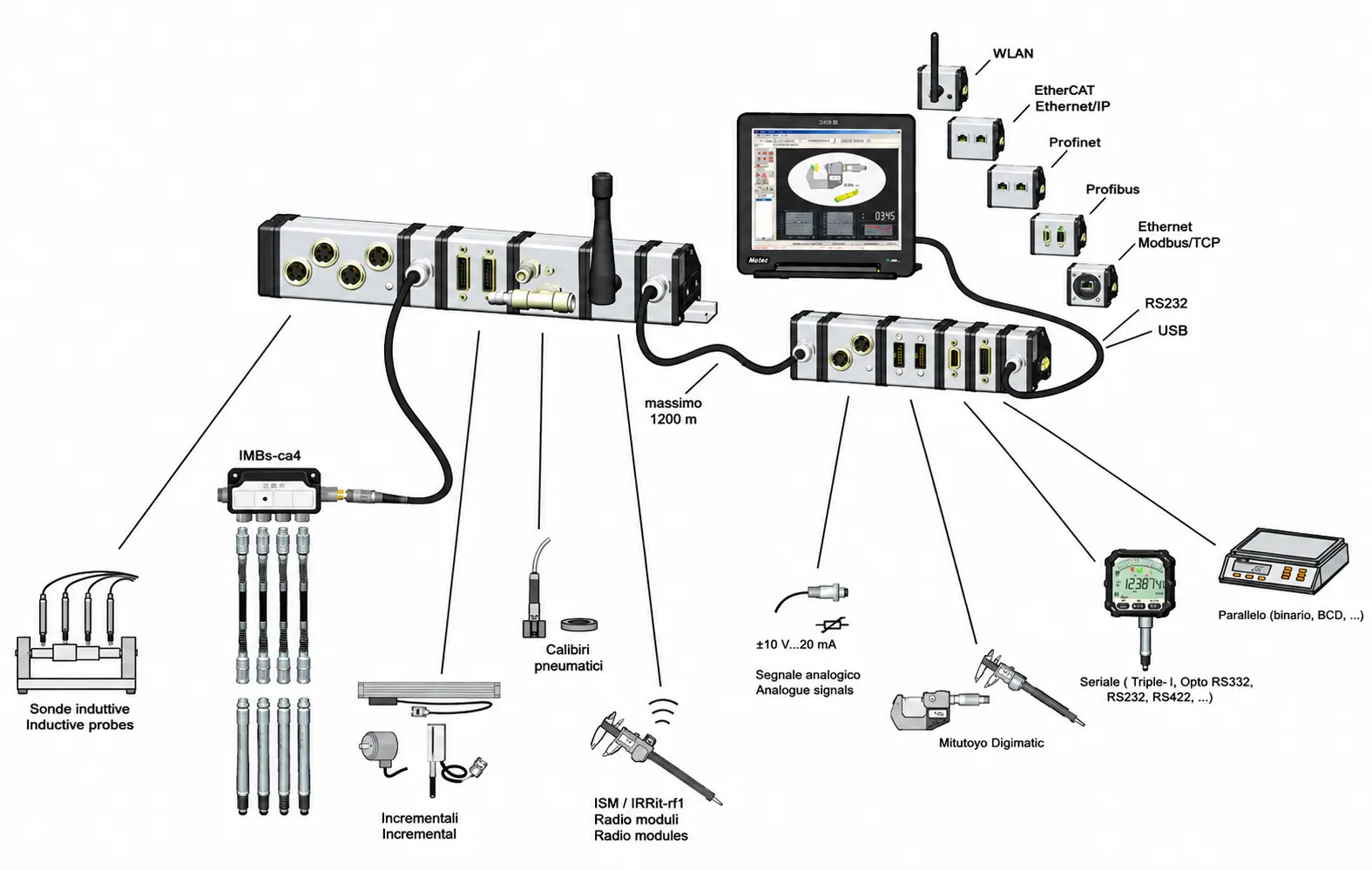

Un sistema modulare e scalabile per la misura industriale.
I moduli IMBus possono essere combinati in base agli strumenti
e al numero di canali necessari, permettendo di creare
configurazioni personalizzate e facilmente ampliabili.
La comunicazione tra i moduli utilizza
RS485. Sono disponibili interfacce per
Ethernet, Modbus/TCP, Profibus, Profinet,
EtherCAT ed Ethernet/IP.
La robustezza dei moduli e il grado di protezione
IP65 rendono IMBus adatto anche agli ambienti
di produzione e alle applicazioni di
controllo dimensionale e controllo qualità.

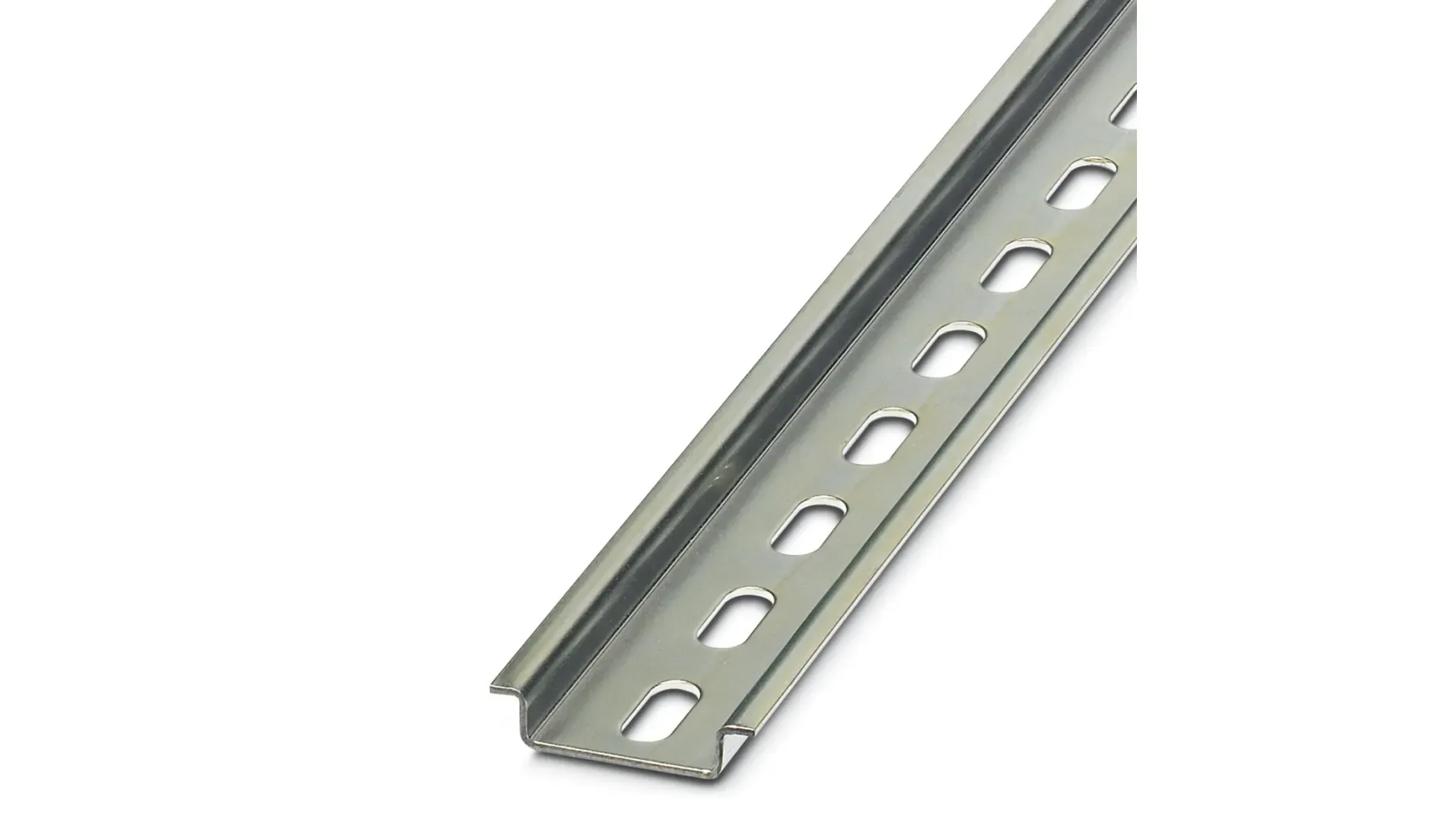

I moduli possono essere installati anche su
binario industriale.
IMBus si integra con i PC industriali
Mecc,
Meic_Core e
Meic e può essere utilizzato anche
con la colonnina di misura C200
e il visualizzatore B200.
Caratteristiche tecniche del sistema IMBus
Il sistema modulare IMBus per l'acquisizione dei dati di misura
industriali utilizza un bus di comunicazione RS485 e supporta
configurazioni scalabili fino a 512 elementi. La configurazione
automatica degli indirizzi semplifica l'installazione e
l'integrazione dei moduli nei sistemi di misura e controllo industriale.
| Conformità EMC |
EN 50081-1 ed EN 50082-2 |
| Interfaccia di comunicazione |
RS485 |

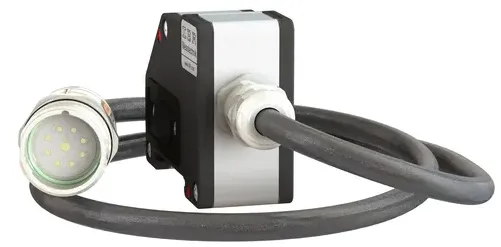

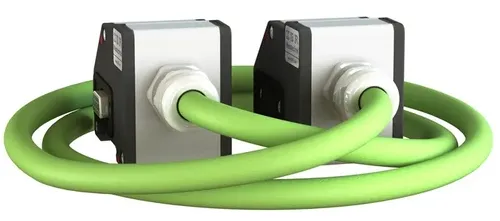

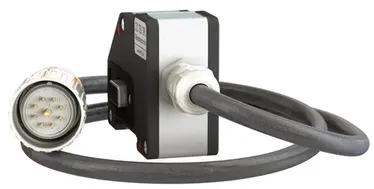

| Lunghezza massima del cavo |
1200 m |
| Numero massimo di elementi del bus |
512 (8 × 64) |
| Impostazione degli indirizzi |
Automatica (Plug & Play) |
| Velocità di trasmissione |
- 1 canale: 6500 valori/sec. per canale
- 2 canali: 4300 valori/sec. per canale
- 4 canali: 2600 valori/sec. per canale
- 8 canali: 1600 valori/sec. per canale
- 16 canali: 1000 valori/sec. per canale
|
| Collegamenti IMBus |
USB, RS232, LAN, WLAN, Profibus, Profinet,
EtherCAT, Modbus/TCP ed Ethernet/IP
|
Moduli per il collegamento a PC

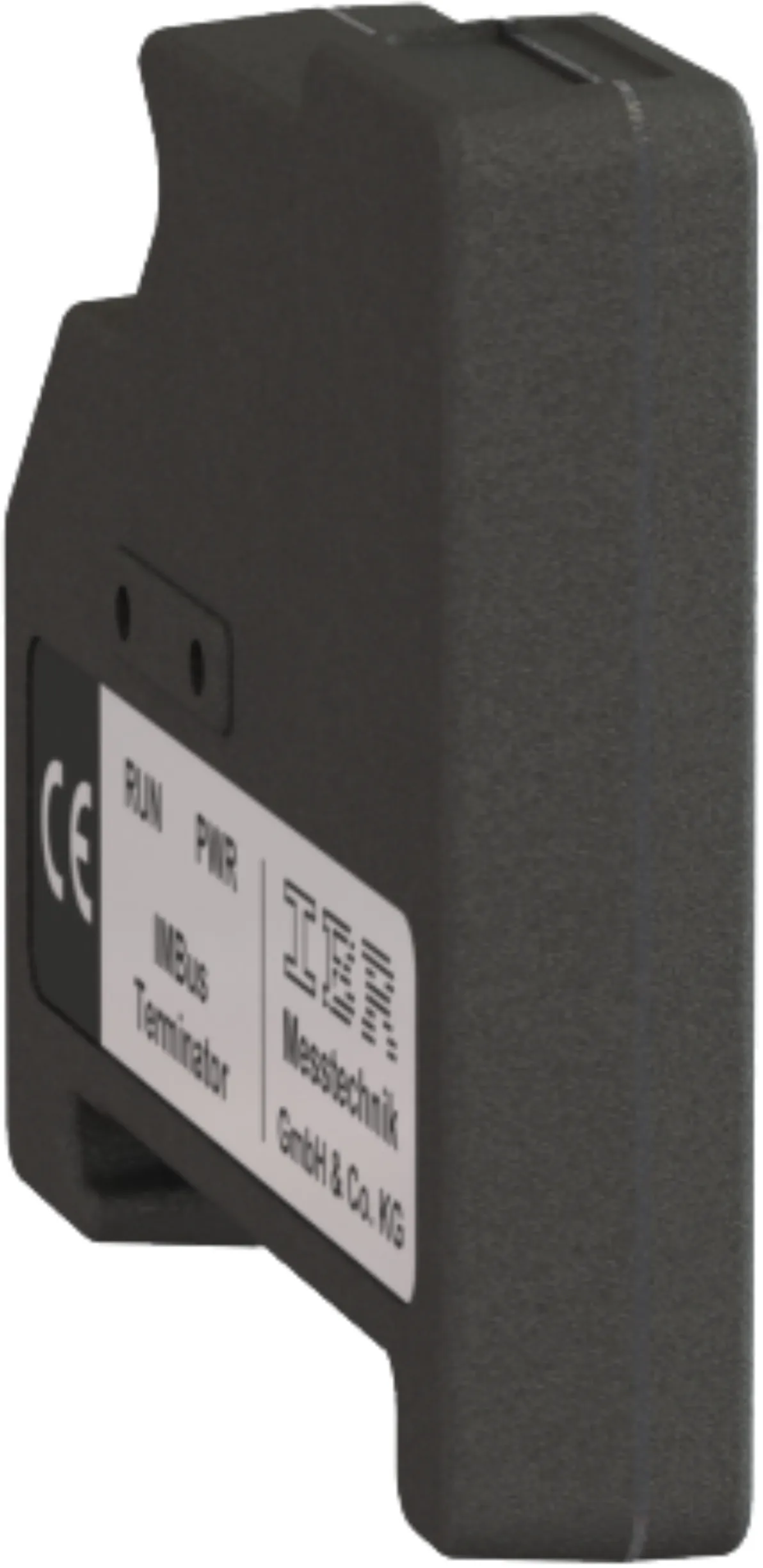

IMB-bt
Bus Terminator.

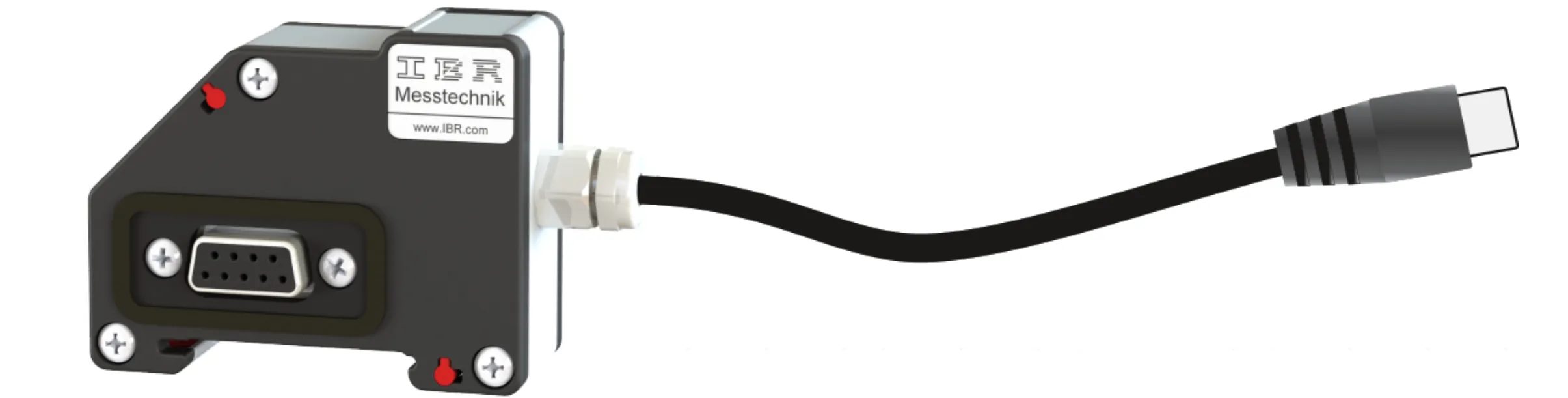

IMB-usb
Cavo di collegamento USB.

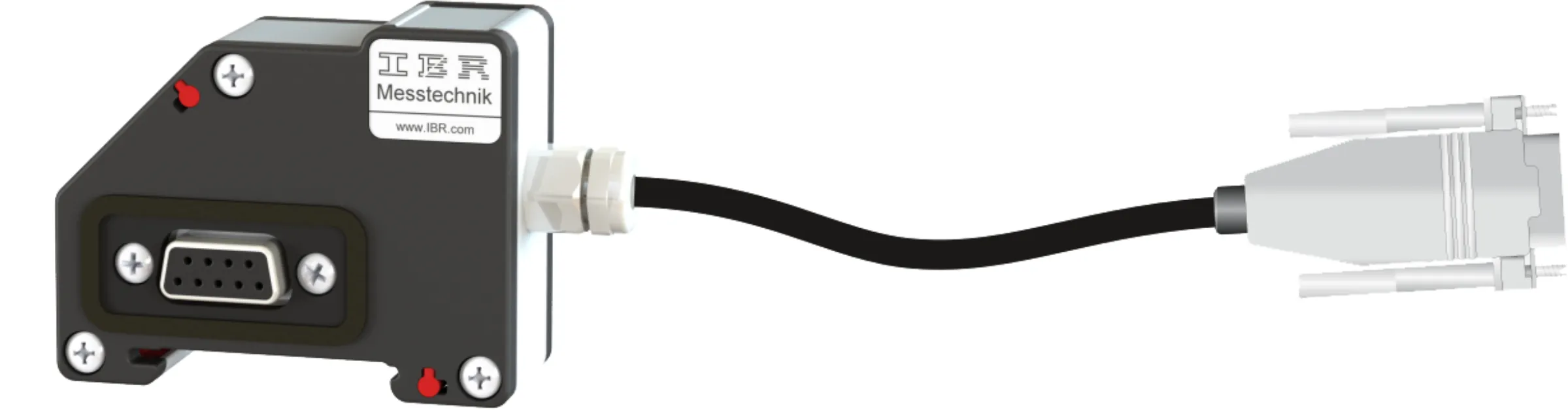

IMB-232
Cavo di collegamento RS232.
I moduli IMBus consentono di collegare il sistema a un PC
in modo semplice e flessibile, tramite
USB, porte COM/RS232 o rete aziendale.
Il collegamento USB è compatibile con le porte
USB 1.1, 2.0 e 3.0 e permette inoltre
di alimentare il sistema IMBus direttamente dalla porta USB.
Il collegamento include Bus Terminator e software di supporto.
Per il collegamento seriale è possibile utilizzare le porte
COM1...128 del PC oppure le porte
RS232 di altri sistemi, come ad esempio i PLC.
Anche questa soluzione comprende Bus Terminator e software
di supporto.
IMB-lan
Modulo per la connessione ad una rete aziendale.

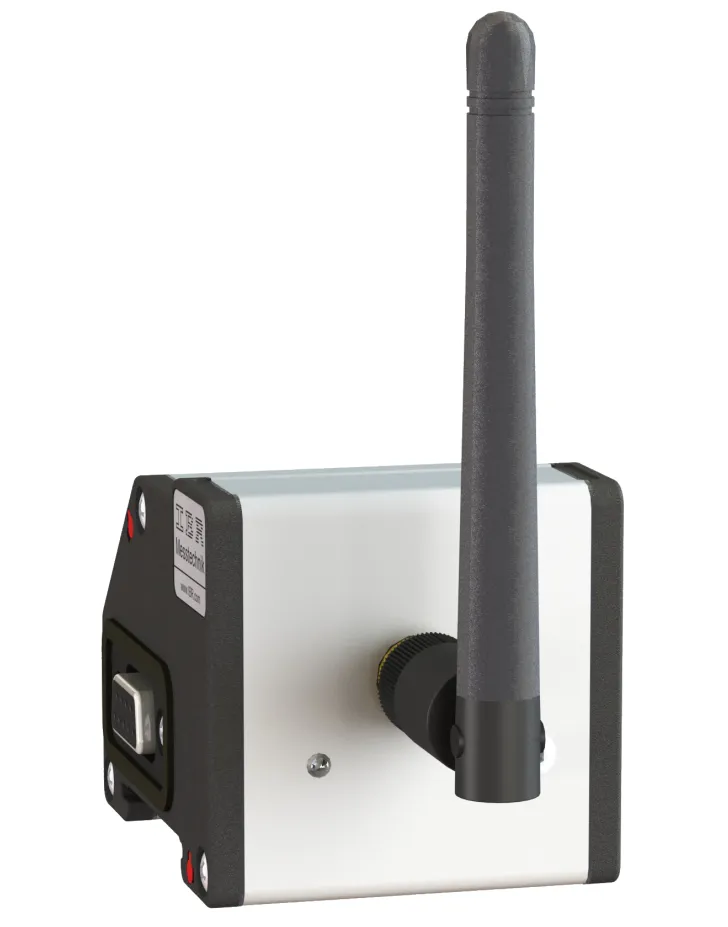

IMB-wla
Modulo per la connessione wireless
ad una rete aziendale.

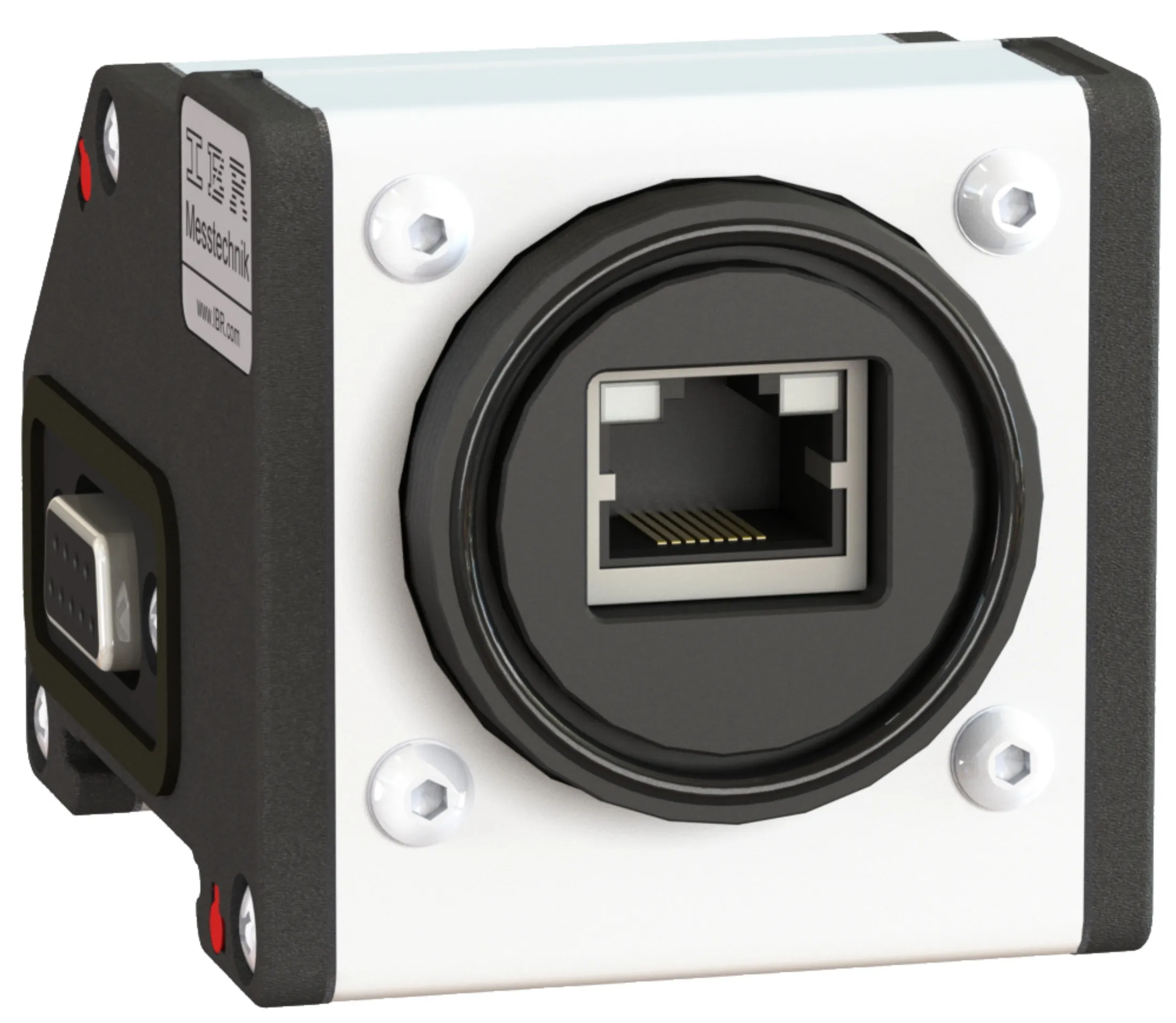

IMB-mb
Modulo per la connessione Modbus/TCP.
Per il collegamento alla rete aziendale, il modulo
IMB-lan consente la connessione a reti
10/100 Mbit, mentre il modulo wireless
IMB-wla permette il collegamento a reti
WLAN fino a 54 Mbit, con una portata wireless
fino a 100 m. La soluzione è particolarmente
indicata anche per l'utilizzo in combinazione con
terminal server.
La configurazione della rete può utilizzare un
indirizzo IP statico oppure l'assegnazione
automatica tramite DHCP. Sono inclusi
Bus Terminator e software di supporto.
I protocolli supportati sono
TCP, WebSocket e Modbus/TCP.
Moduli per il collegamento a PLC

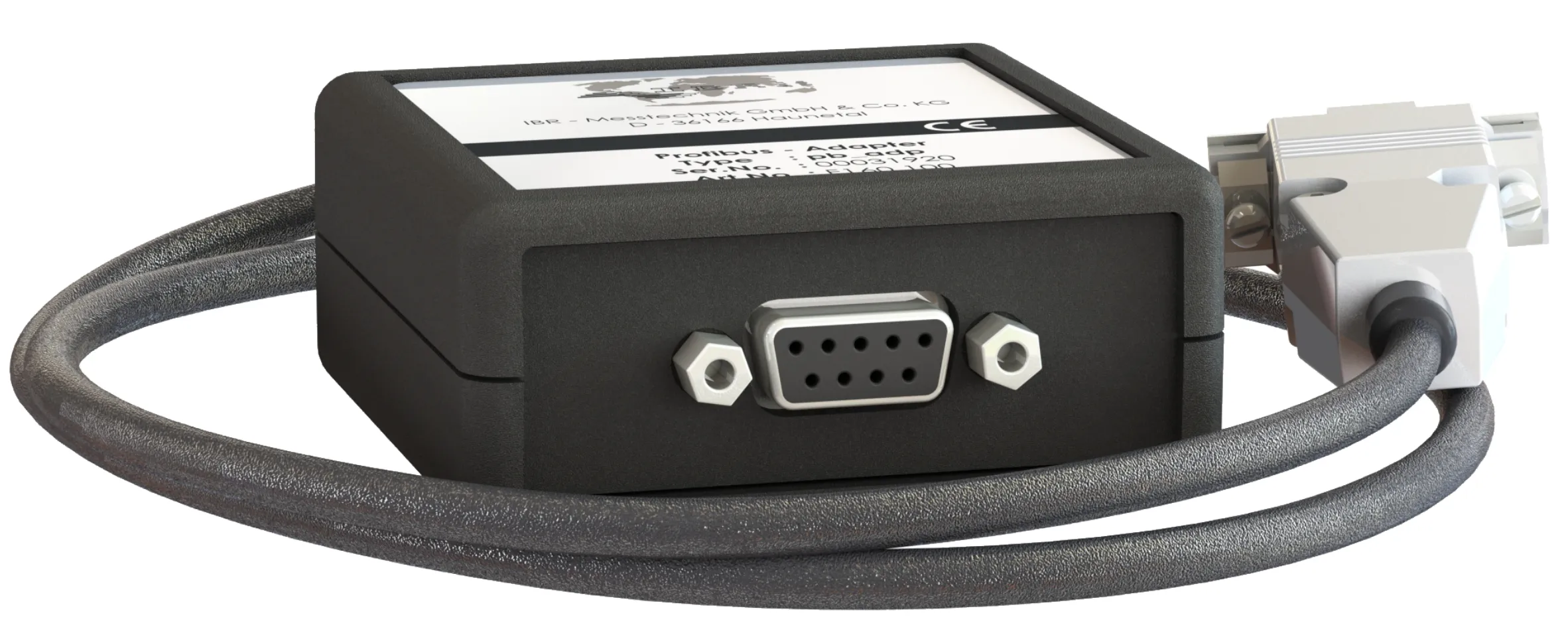

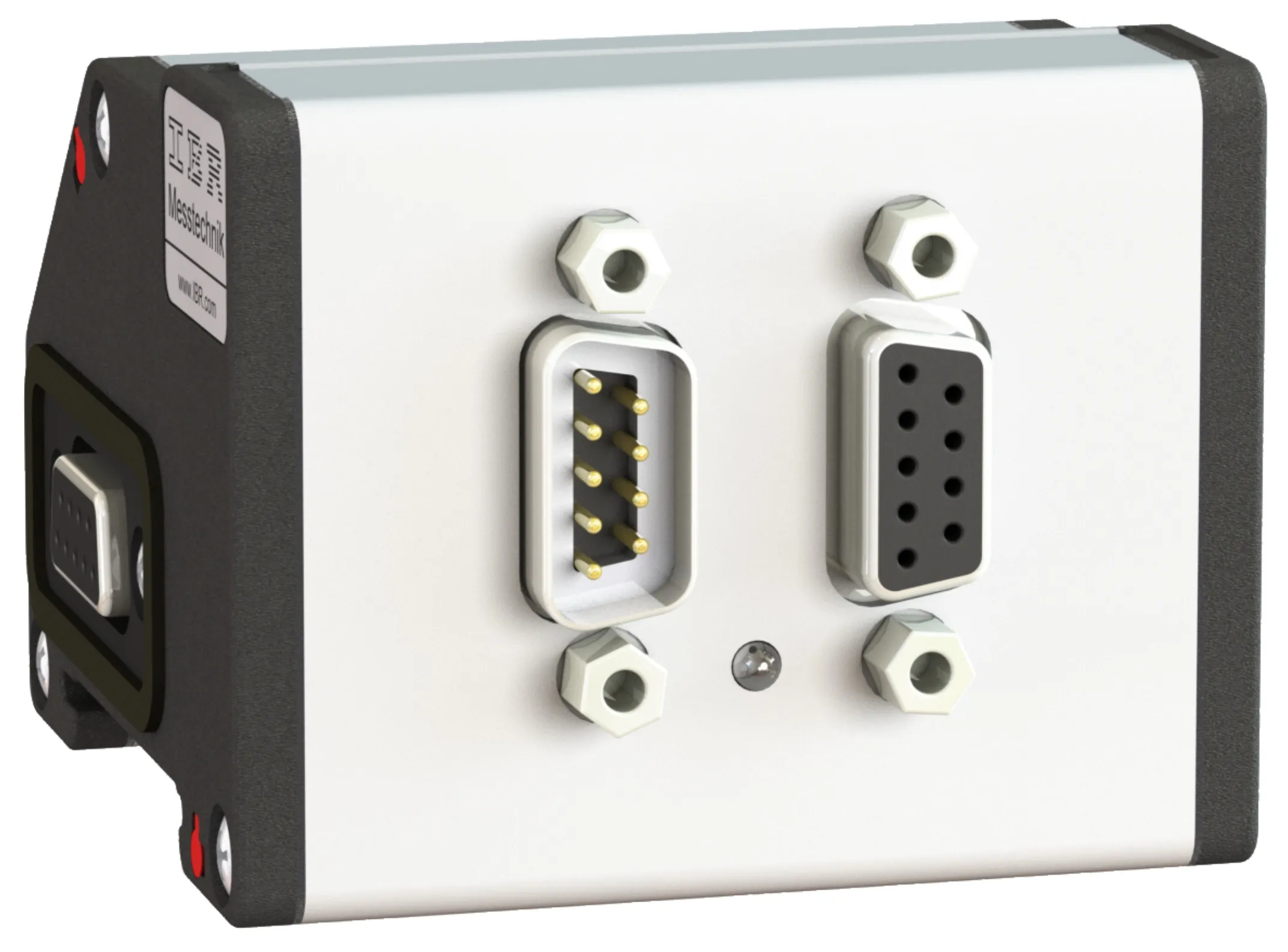

IMB-pb
Modulo per la connessione ad una rete Profibus.

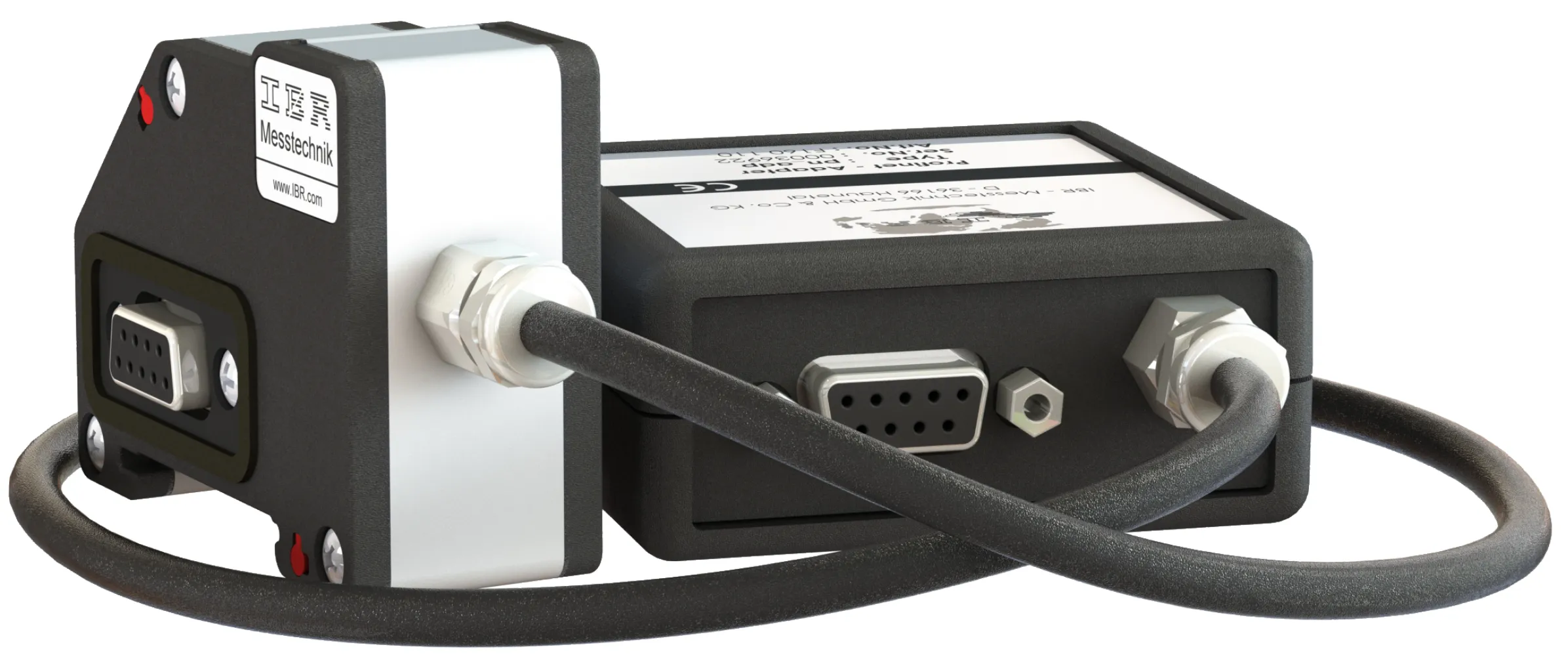

IMB-pn
Modulo per la connessione ad una rete Profinet.

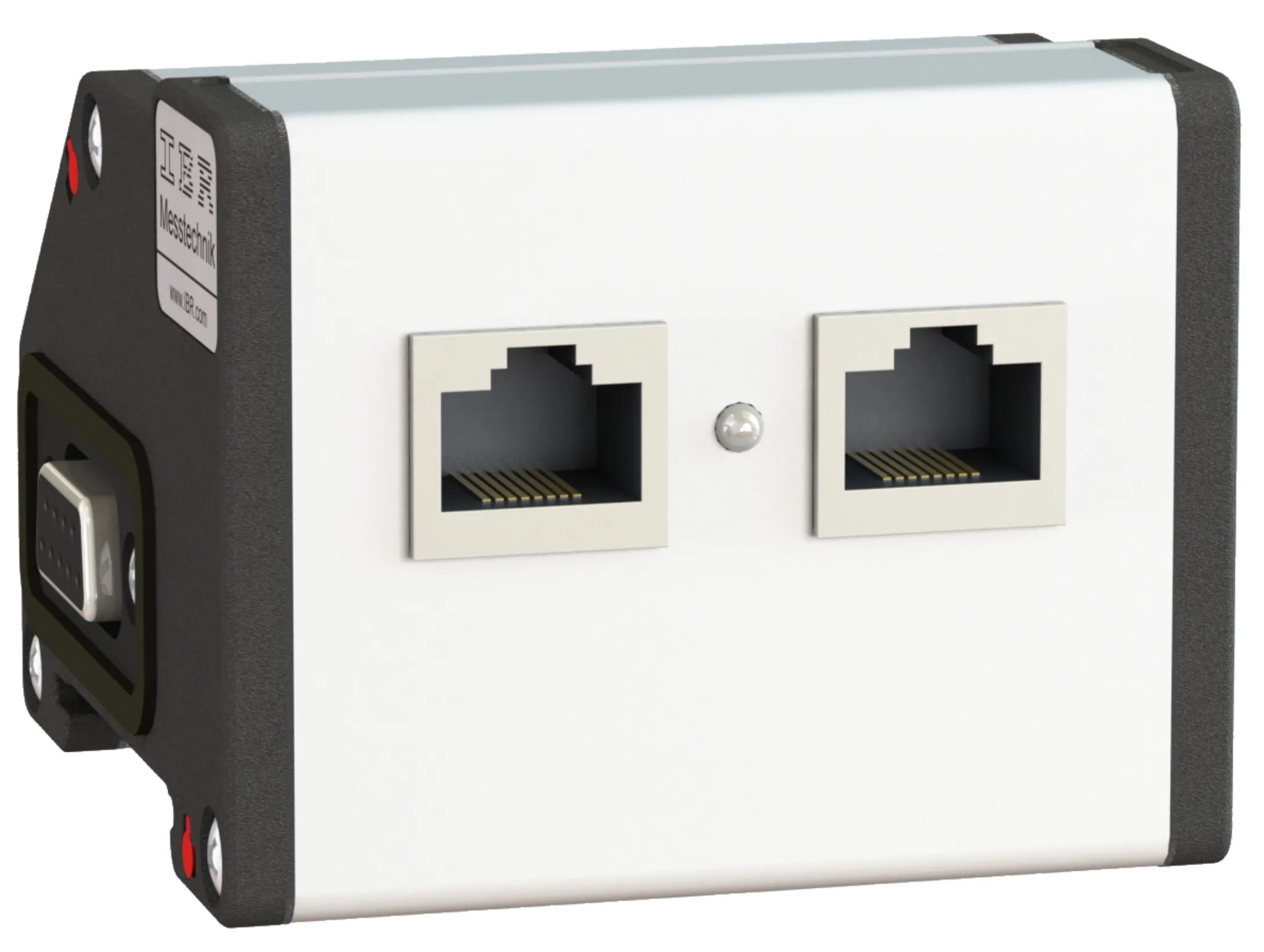

IMB-ec
Modulo per la connessione ad una rete EtherCAT.
IMB-ei
Modulo per la connessione ad una rete Ethernet/IP.
Invio automatico dei valori di misura attuali tramite
Profibus, Profinet, EtherCAT o Ethernet/IP,
inclusi Bus Terminator e software di supporto.
Tutti i moduli includono anche un Bus Terminator.
MODULI con emulazione protocolli: Dos, IBRit-md2, MUX50
IMB-bt
Bus Terminator.
IMB-mdu
Cavo con emulazione di segnale
(MDOS, MUX50, IBRit-md2) per porte USB.
Include Bus Terminator.
IMB-mdc
Cavo con emulazione di segnale
(MDOS, MUX50, IBRit-md2) per porte RS232.
Include Bus Terminator.
I moduli IMB-mdc / IMB-mdu permettono di collegare i moduli
IMBus a una porta COM o USB di un PC o di un PLC.
I due moduli convertono il nuovo protocollo
IMBus in diversi protocolli.
In questo modo è possibile utilizzare il Sistema IMBus
anche in abbinamento a sistemi che lavorano solo con vecchi driver.
Sono supportano i seguenti protocolli:
- IBRit-md2 - modalità a 8 canali
- MDOS - modalità a 64 canali
- Mitutoyo MUX50 - modalità a 8 canali
Moduli di alimentazione

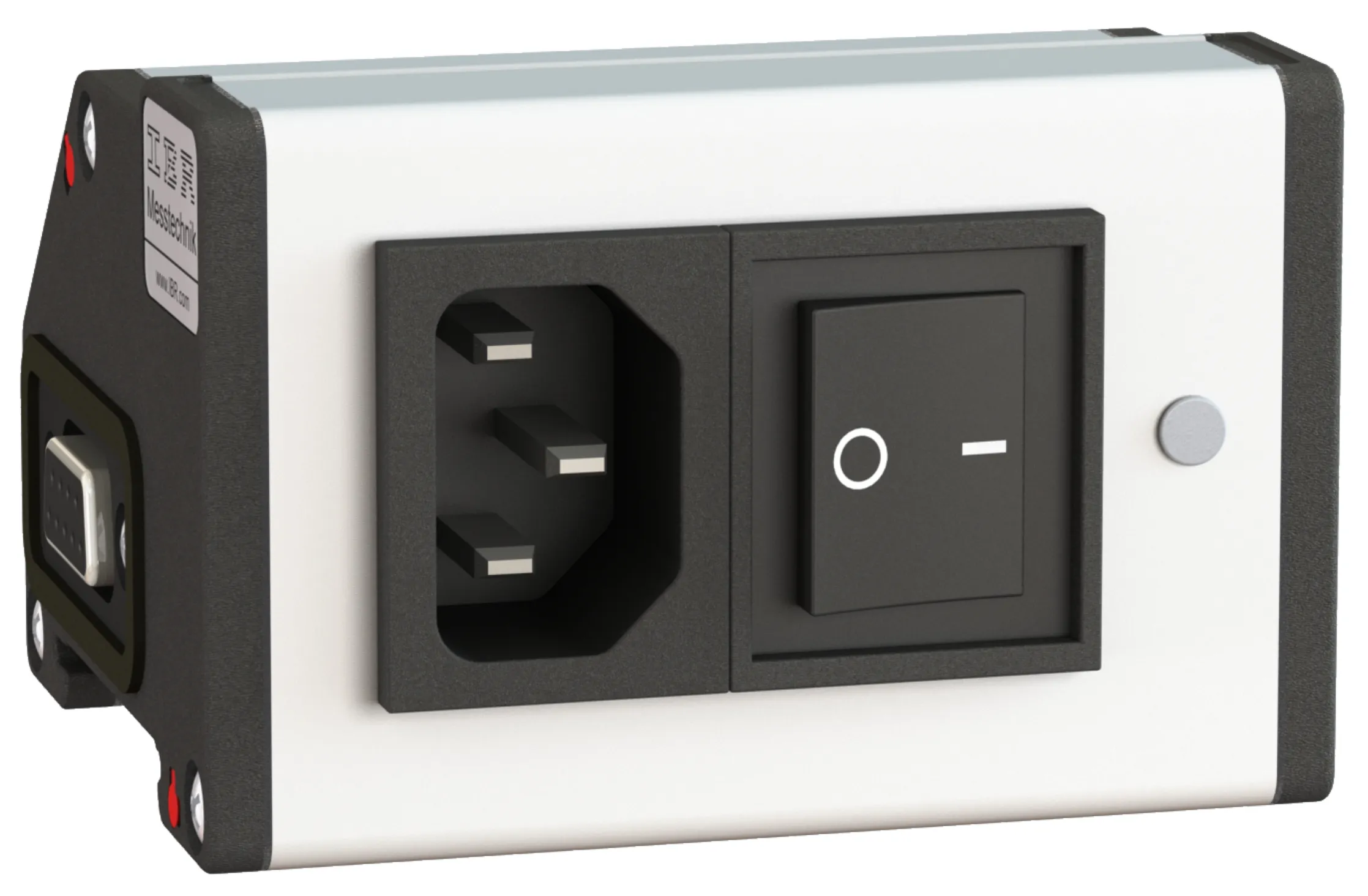

IMB-ps2
Modulo di alimentazione con interruttore
100–240 VAC.

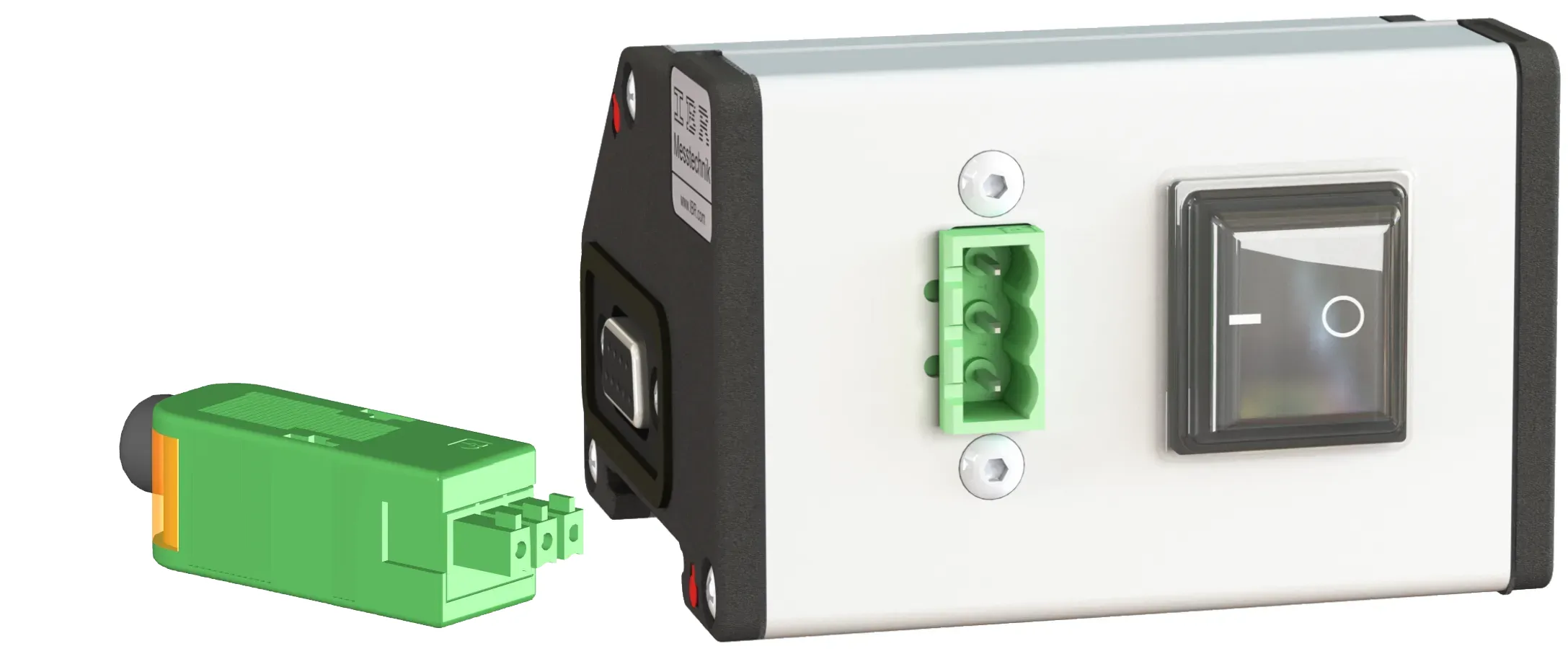

IMB-dc1
Modulo di alimentazione
9–32 VDC.

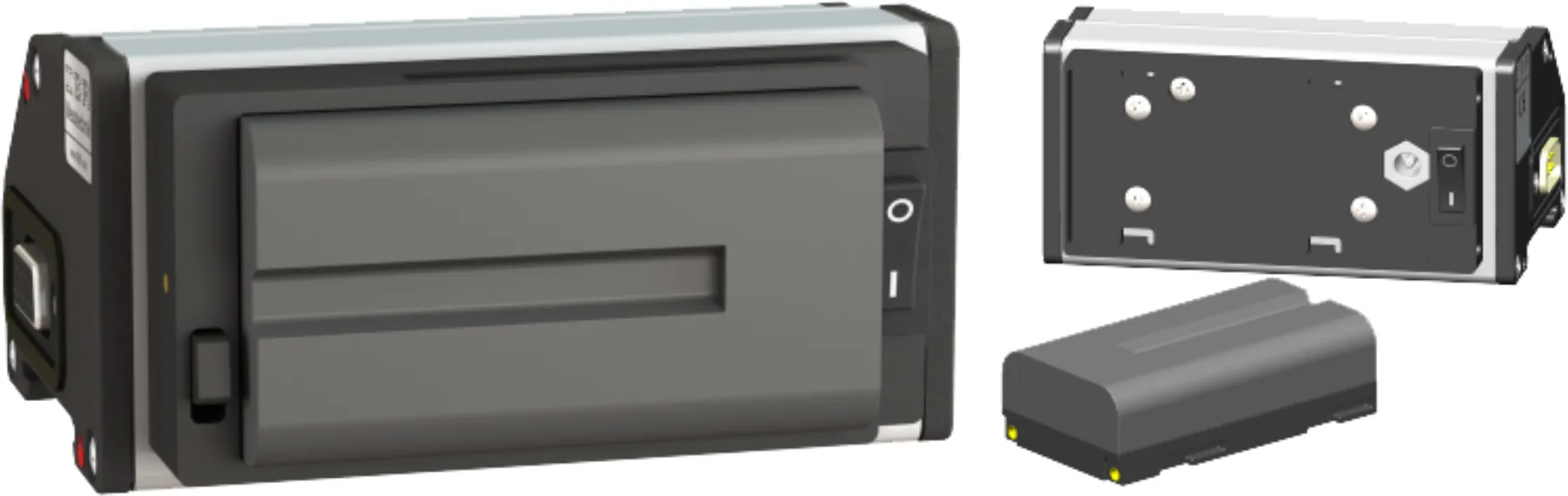

IMB-acc
Modulo di alimentazione con batterie ricaricabili.
Batterie disponibili: 1850 mAh e 5500 mAh.
Per sistemi complessi i moduli di alimentazione possono essere
facilmente aggiunti in qualsiasi posizione all'interno del Bus.

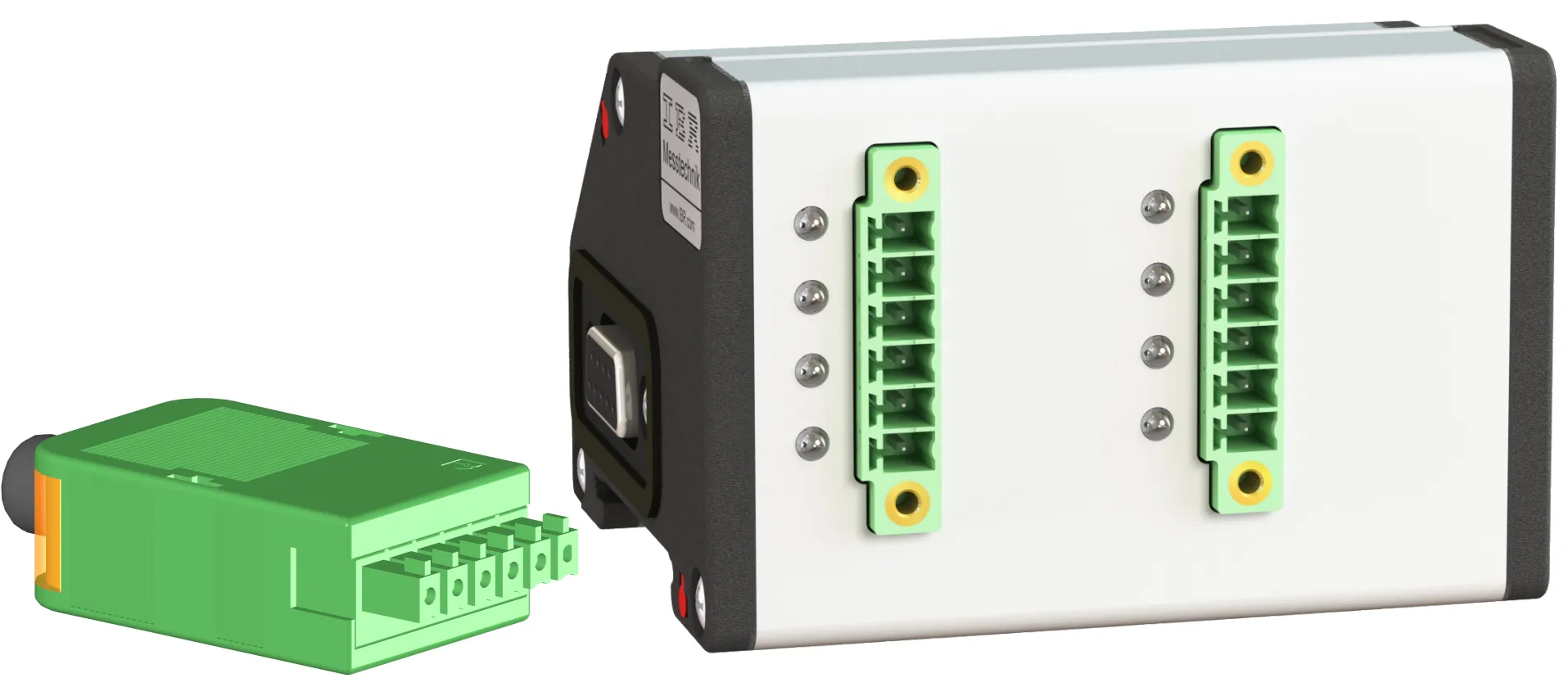

Interfacce e moduli di misura
Sonde induttive
IMB-im1
1 sonda induttiva.

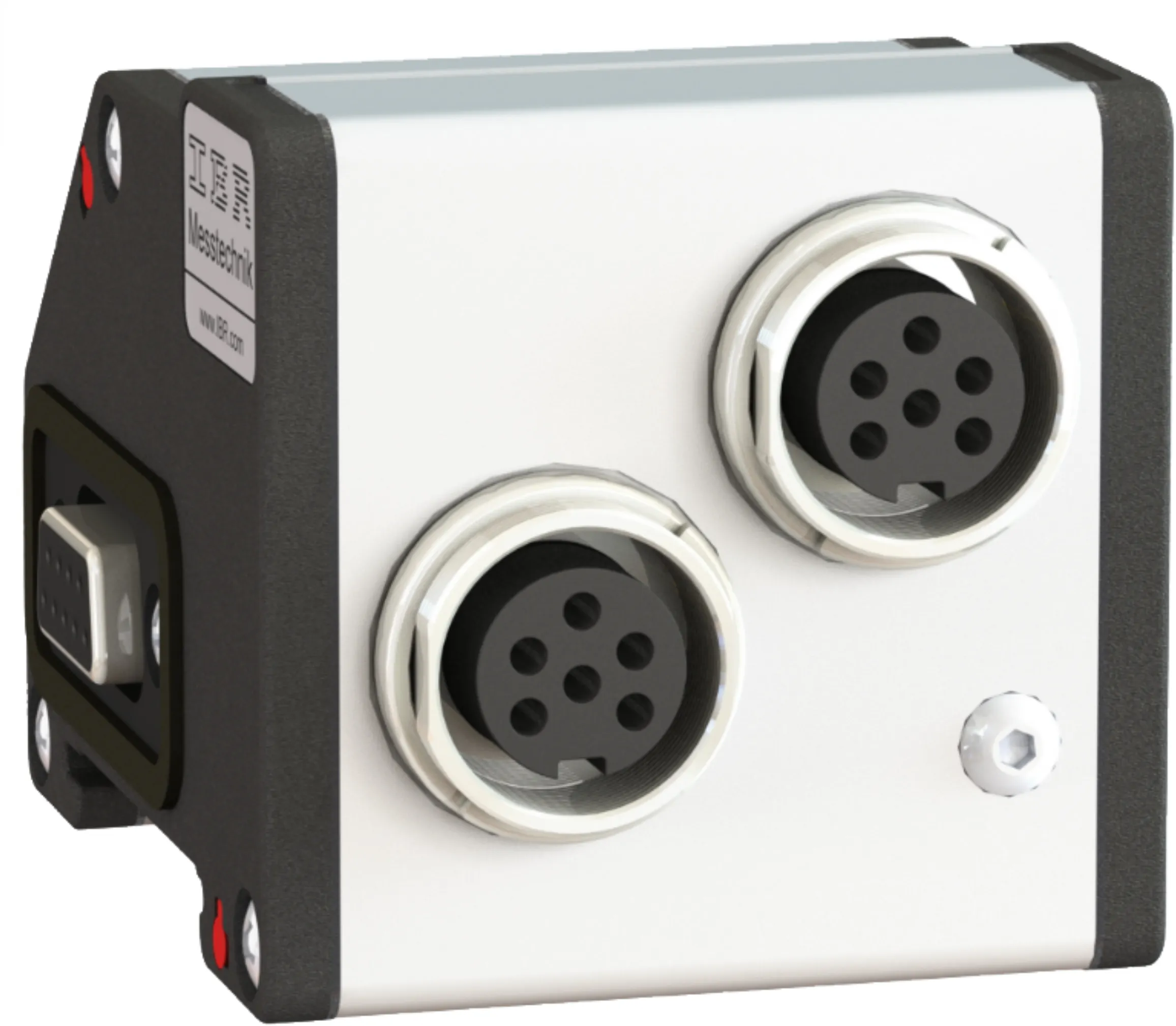

IMB-im2
2 sonde induttive.
IMB-im4
4 sonde induttive.

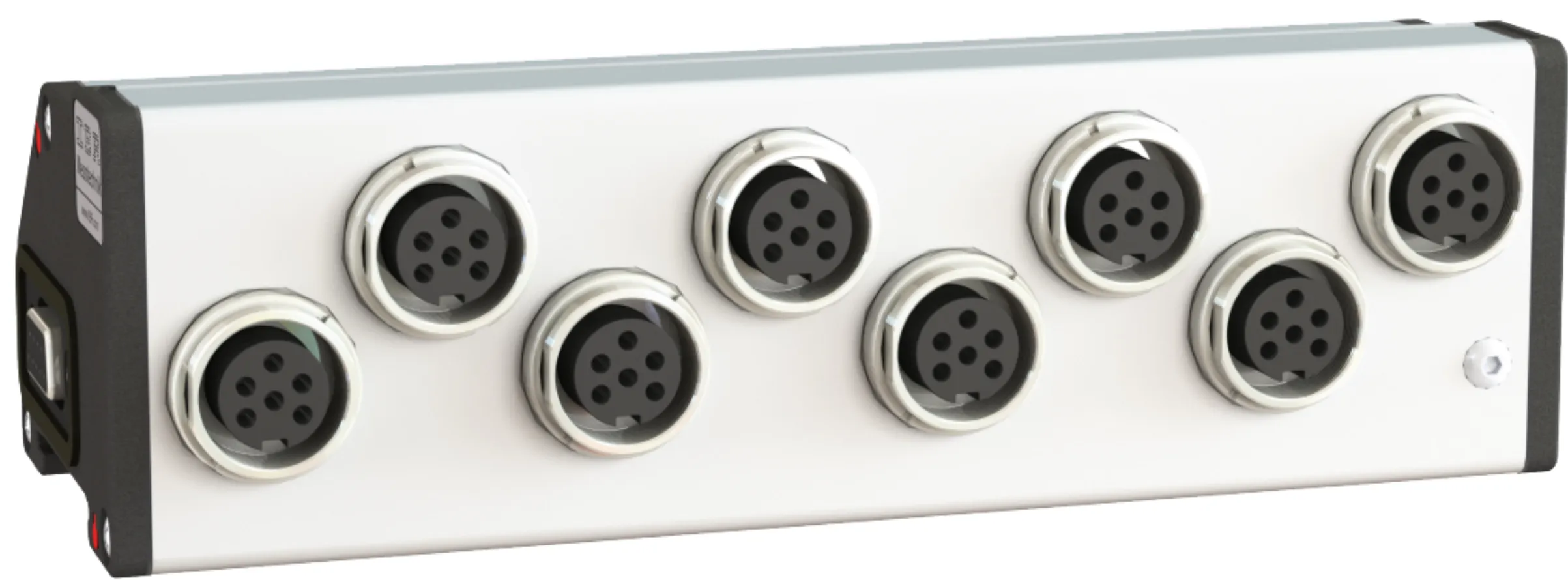

IMB-im8
8 sonde induttive.
I moduli di misura IMB-im consentono il collegamento di sonde induttive di qualsiasi tipologia (HB e LVDT) e produttore (Tesa, Marposs, Mahr, Mercer, ...). La versione standard è disponibile per sonde Tesa HB.
Caratteristiche tecniche
- Risoluzione: 16 bit, con campo di misura di ±3 mm e risoluzione di 0,1 µm.
- Risoluzione opzionale: 0,05 µm con campo di misura di ±1,5 mm.
- Velocità di acquisizione: fino a 6.500 valori completi al secondo.
- Tecnologia digitale: possibilità di linearizzazione del segnale con il modello IMB-im1.
- Misure dinamiche: sincronizzazione tramite bus per acquisizioni coordinate, anche con sonde di tipologie differenti.
Vedere anche:
Amplificatori di segnale Peter Hirt
.
Sonde incrementali / encoder

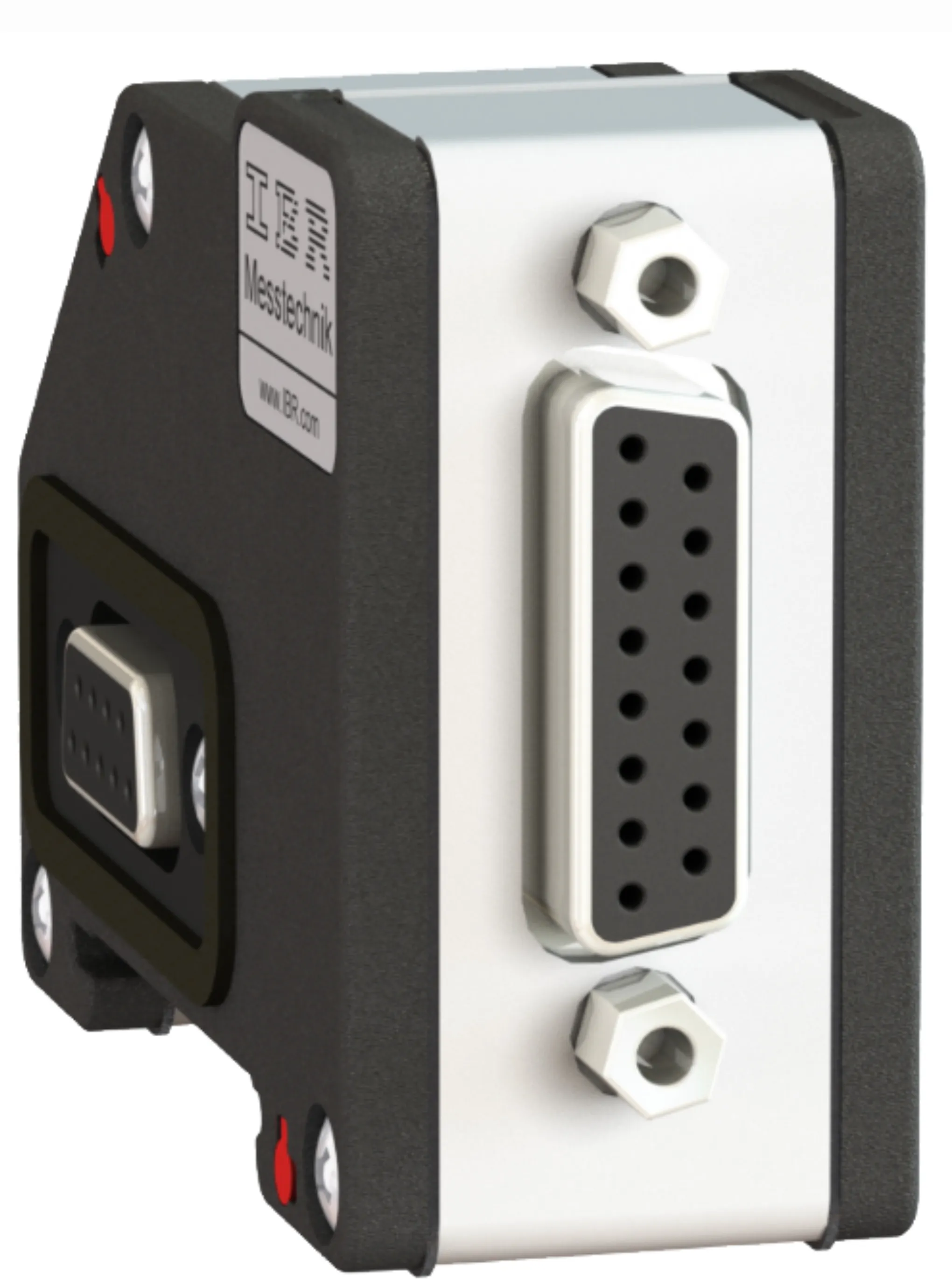

IMB-dm1
1 sonda incrementale o encoder.
IMB-dm2
2 sonde incrementali o encoder.

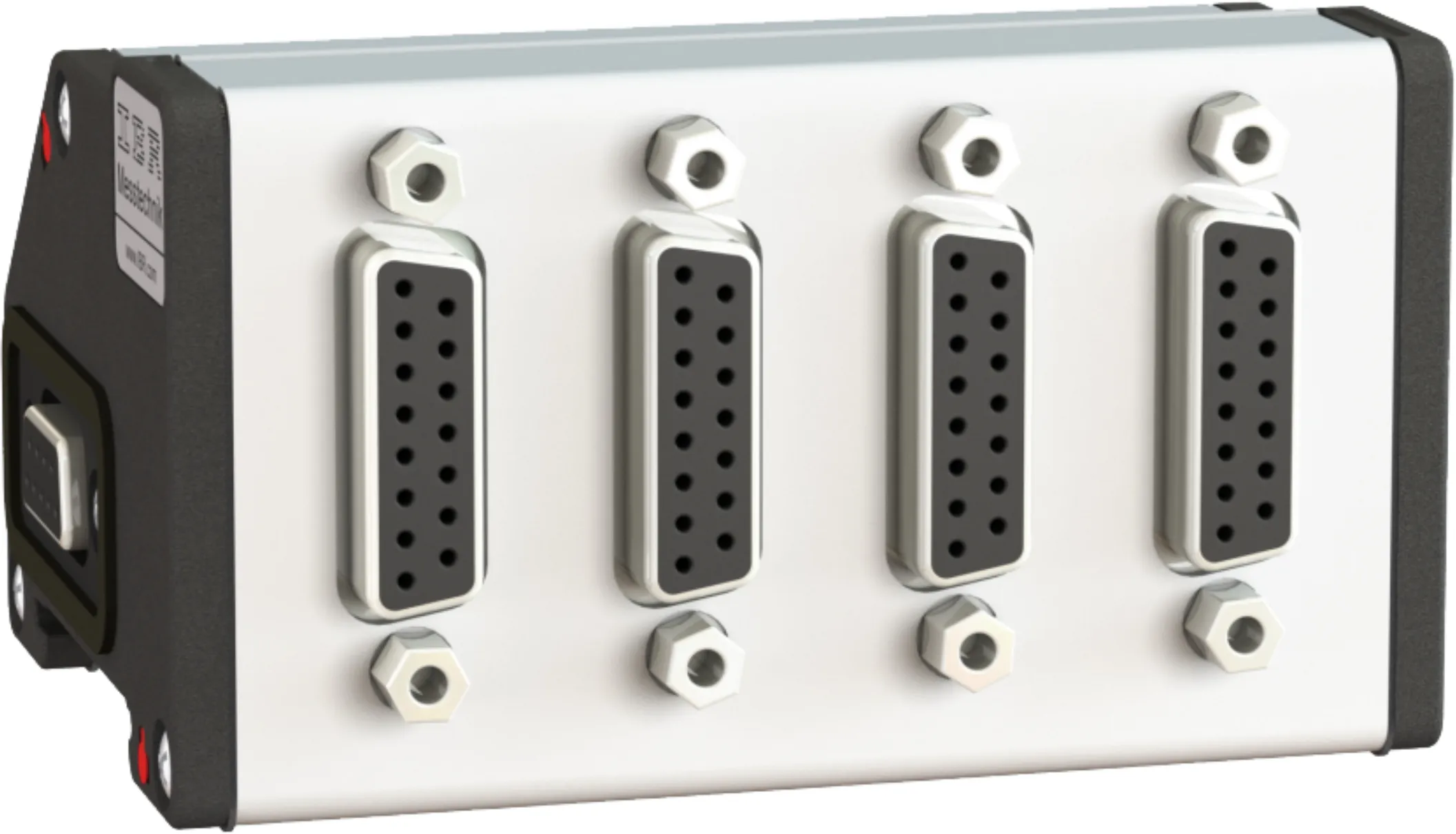

IMB-dm4
4 sonde incrementali o encoder.

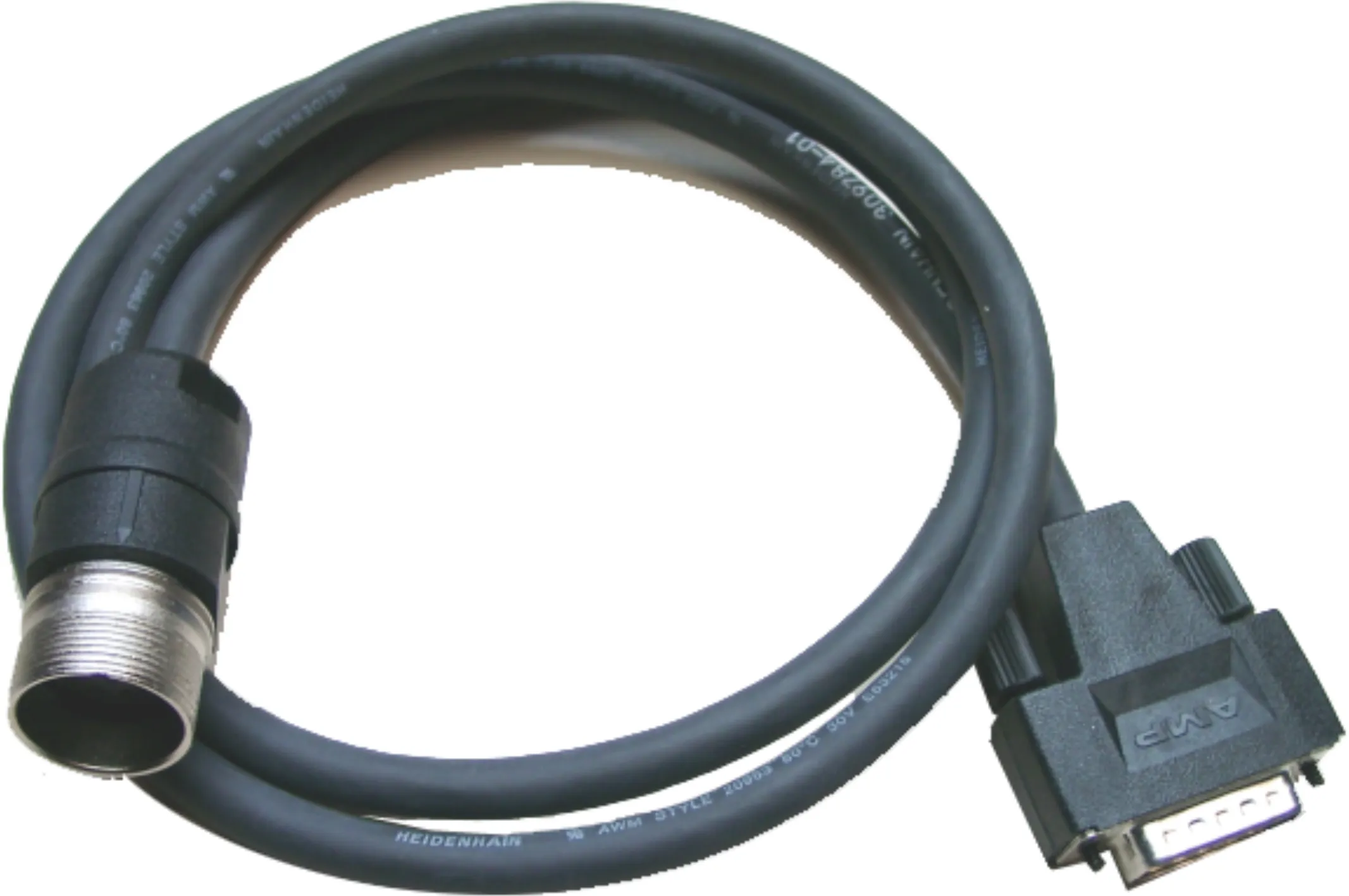

Adattatore
Adattatore 11 µA – 1 VPP.
I moduli di misura IMBus DM consentono il collegamento di encoder e sistemi di misura incrementali con uscita 1 Vpp. I sistemi con uscita 11 µApp possono essere collegati tramite uno speciale cavo adattatore.
Caratteristiche tecniche
- Segnali di ingresso: 1 Vpp e 11 µApp tramite adattatore.
- Modelli disponibili: IMB-dm1, IMB-dm2 e IMB-dm4.
- Larghezza del contatore: 24 o 32 bit.
- Interpolazione: programmabile da 1 a 8192.
- Frequenza di acquisizione: fino a 5.000 valori al secondo.
- Connettori: secondo lo standard Heidenhain.
Sistemi incrementali TTL-RS422
IMB-tc1
1 sistema incrementale TTL-RS422.
IMB-tc2
2 sistemi incrementali TTL-RS422.
IMB-tc4
4 sistemi incrementali TTL-RS422.
Adattatore
Adattatore 11 µA – 1 VPP.
I moduli di misura IMBus TC consentono il collegamento di encoder e sistemi di misura incrementali con uscita TTL, per acquisizioni precise e misure dinamiche sincronizzate tramite bus.
Caratteristiche tecniche
- Segnale di ingresso: TTL.
- Modelli disponibili: IMB-tc1, IMB-tc2 e IMB-tc4.
- Larghezza del contatore: 24 o 32 bit.
- Distanza minima tra i fronti: 40 ns.
- Frequenza di acquisizione: fino a 5.000 valori al secondo.
- Connettori: secondo lo standard Heidenhain.
Sonde Magnescale

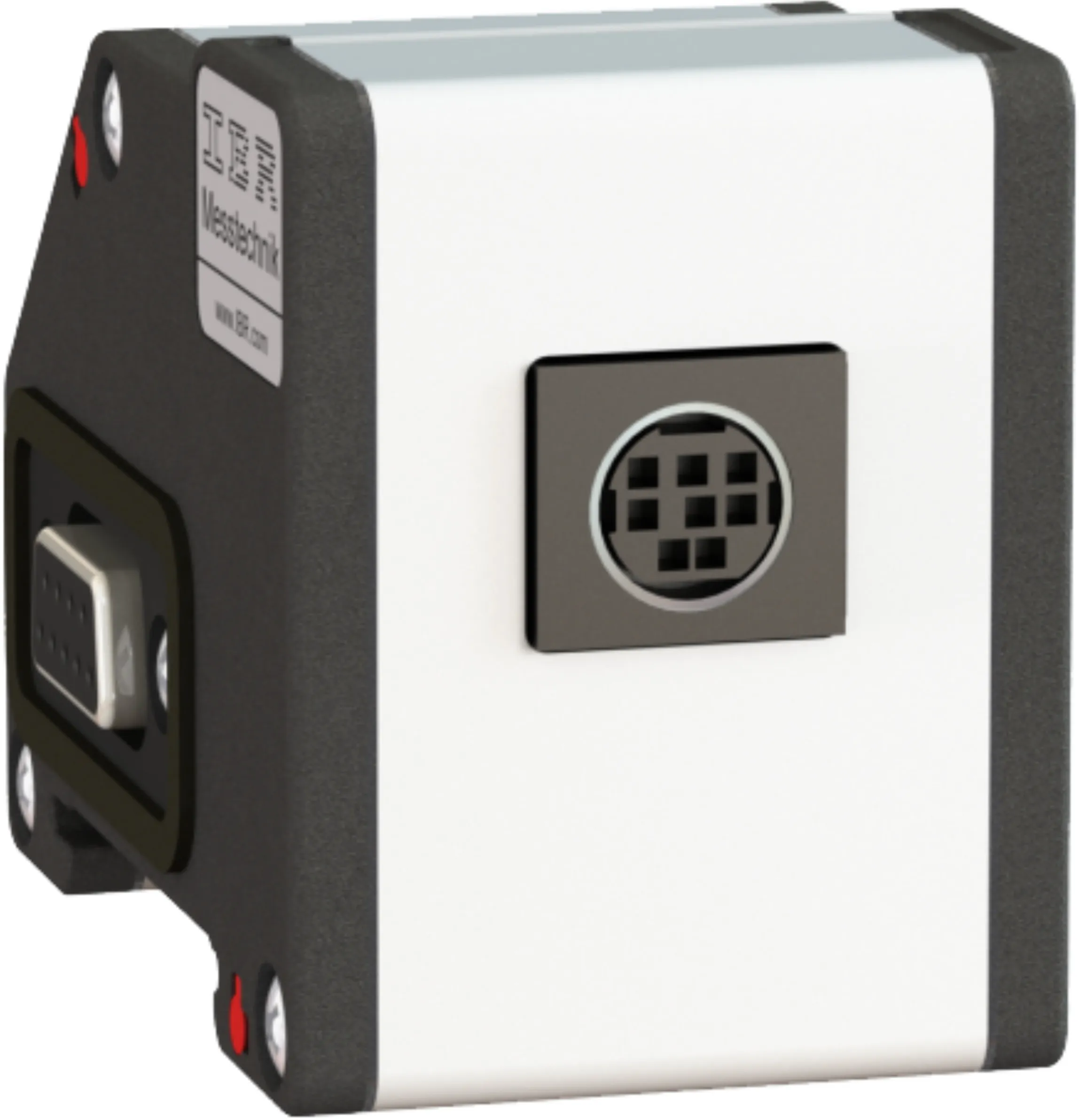

IMB-ms1
Modulo per il collegamento di 1 sonda digitale
Magnescale Serie DK.
Calibri pneumatici

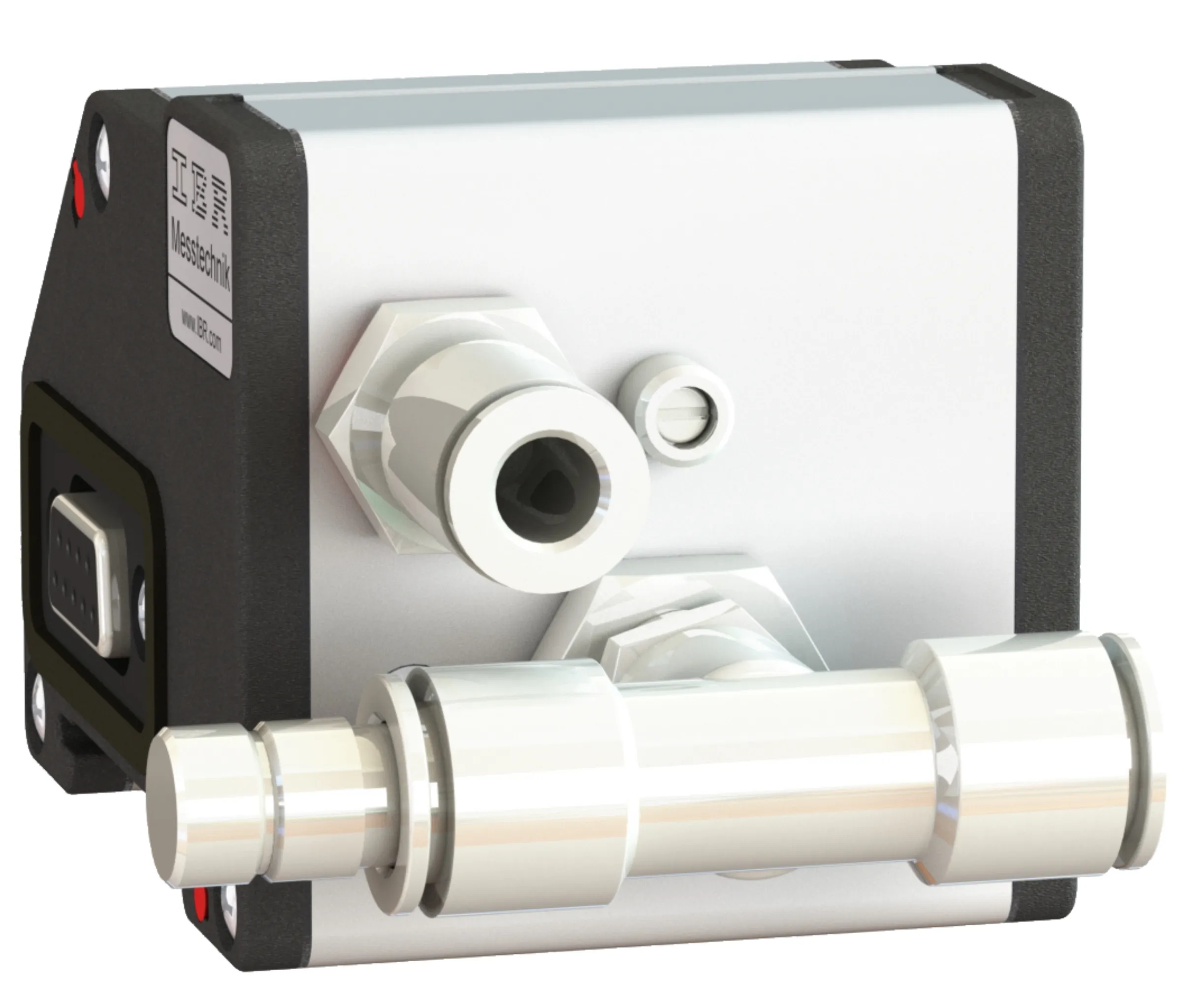

IMB-ae1
Modulo per 1 calibro pneumatico.

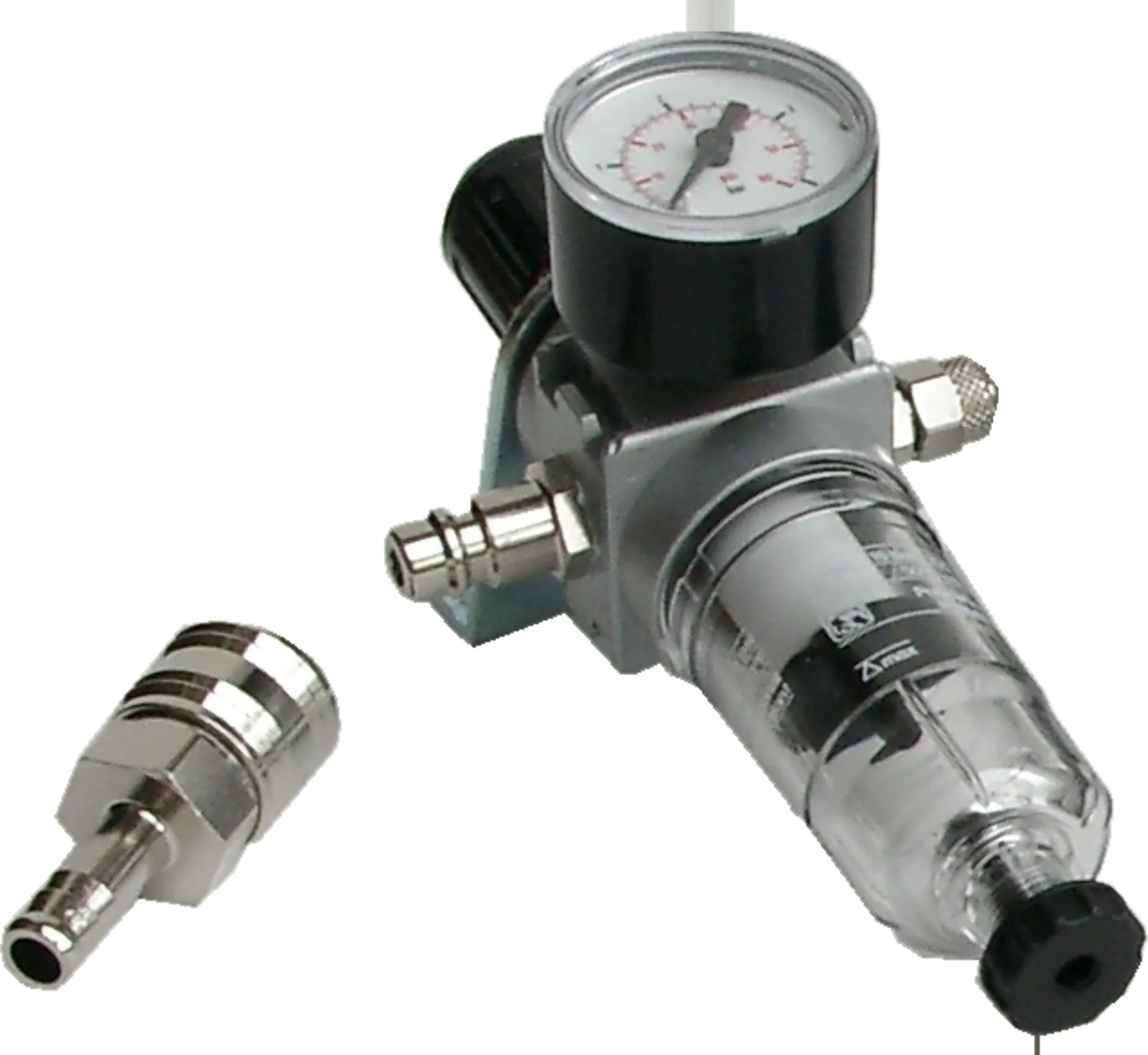

AE-FC1
Filtro/regolatore pressione per max 2 IMB-ae1.

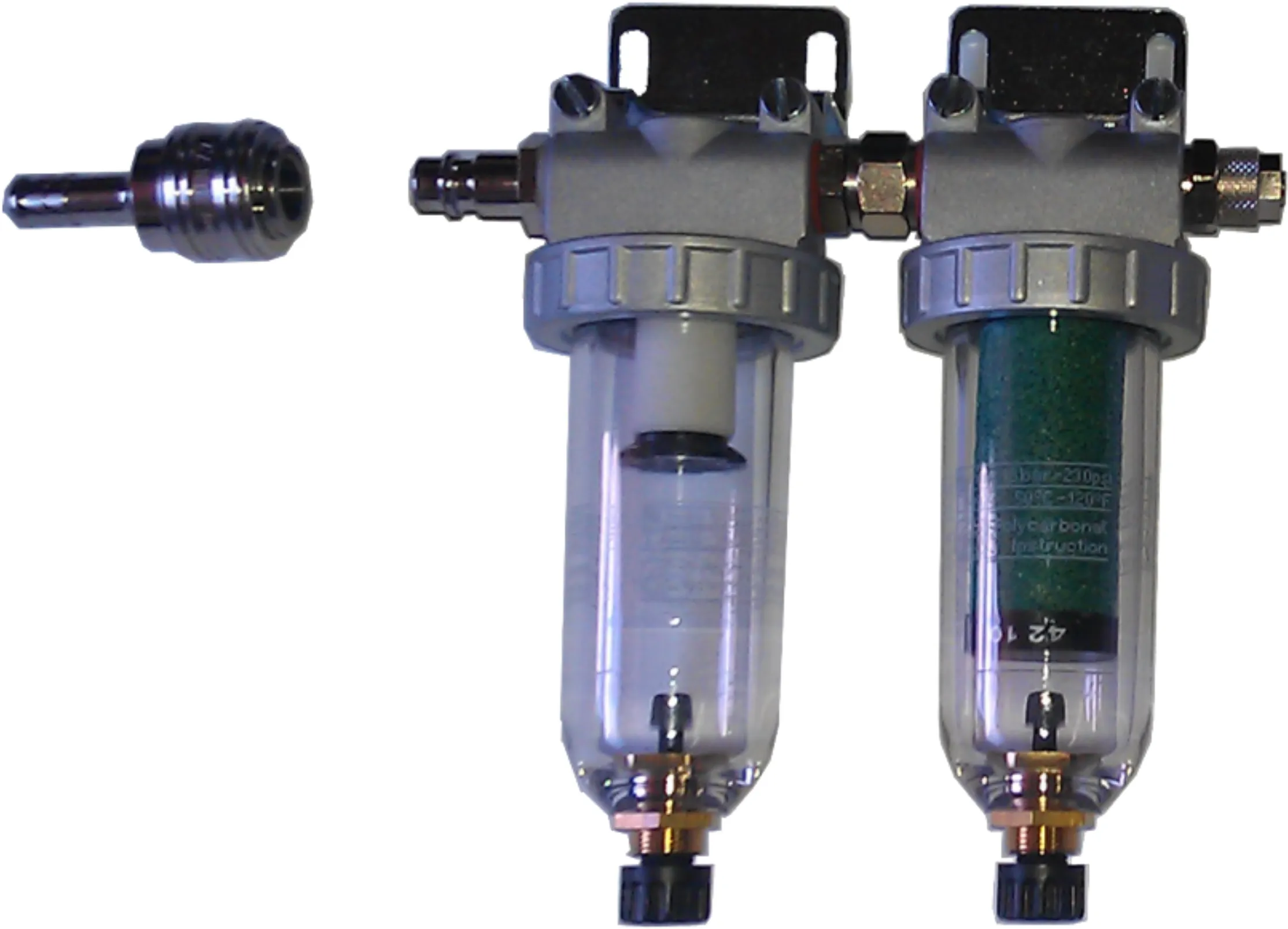

AE-FF
Filtro con separatore centrifugo 0,01 micron.

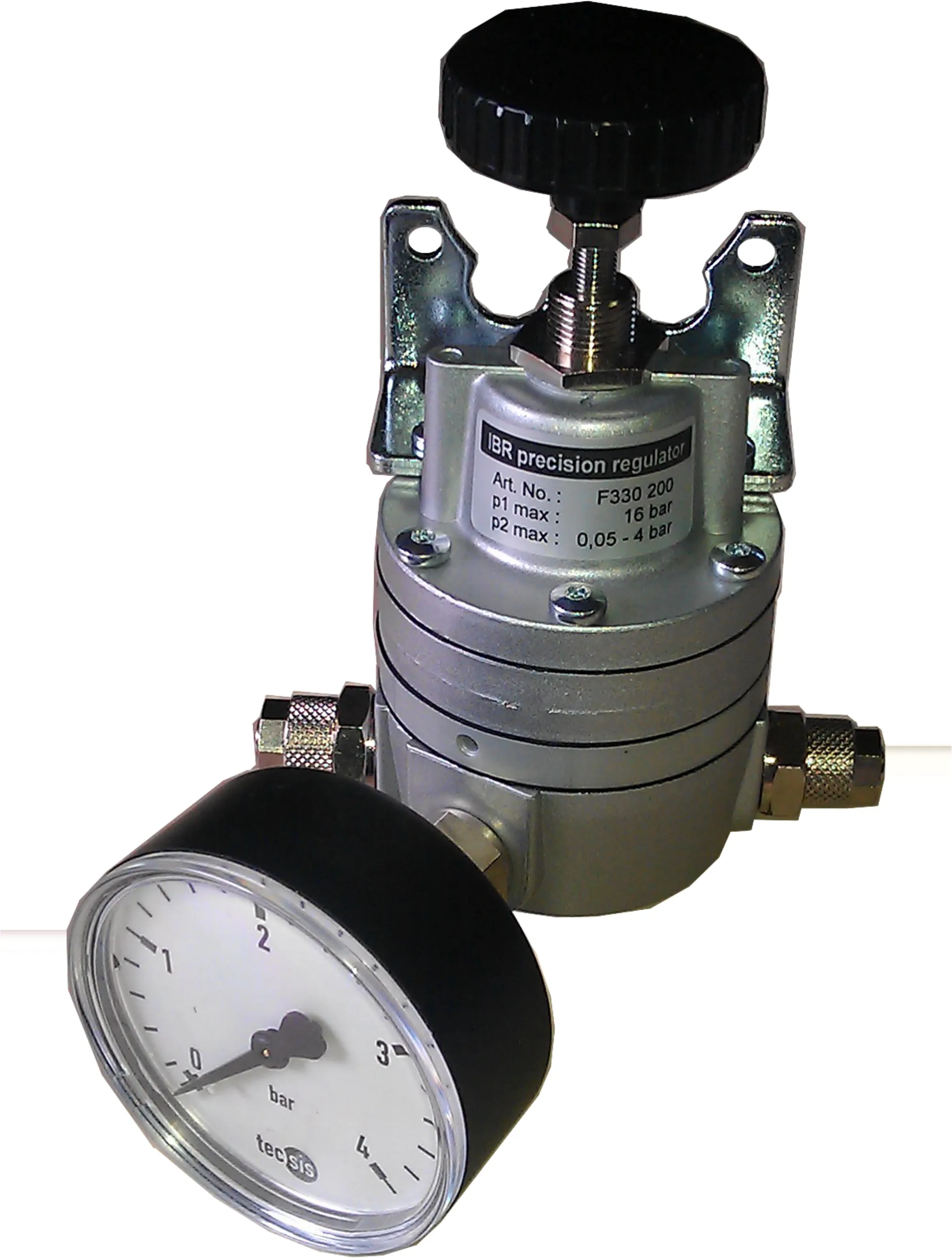

AE-FP
Regolatore di pressione di precisione.
Il convertitore digitale di misura IMBus AE-1 consente il collegamento di calibri pneumatici di qualsiasi marca. Lo speciale sistema di adattamento alle diverse geometrie degli ugelli e alle distanze di misura riduce al minimo l'errore di linearizzazione, garantendo misure di elevata precisione.
Accessori pneumatici
- AE-FF: unità filtrante con separatore centrifugo da 0,01 µm.
- AE-FP: regolatore di pressione di precisione.
- AE-FC1: regolatore di pressione semplice con filtro.
Sistemi Wireless RF1 e ISM

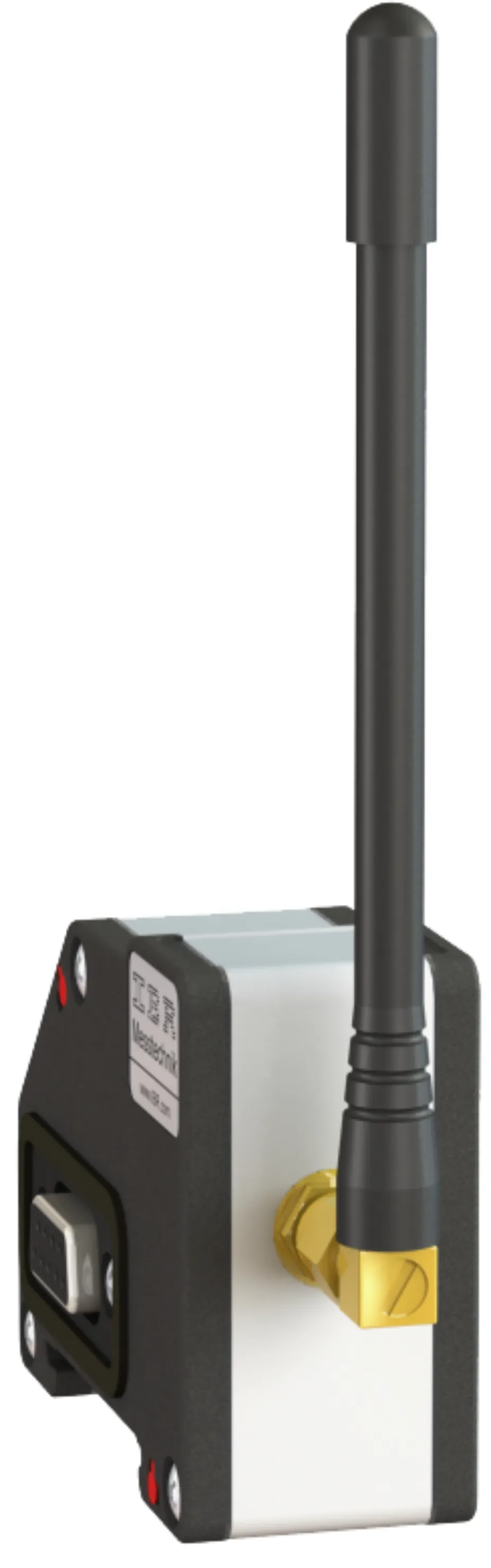

IMB-ism
Modulo con antenna ricevente per sistemi
RF1 e ISM.
Utilizzabile con PLC o con le colonnine
C200 e
B200.
Il modulo ricevitore IMBus ISM, abbinato ai moduli radio ISM / IBRit-rf1, consente il collegamento wireless al bus IMBus di calibri manuali, sonde di misura IMS e strumenti di misura stazionari di tutte le principali marche.
Caratteristiche principali
- Connessione: wireless tramite moduli radio ISM / IBRit-rf1.
- Strumenti compatibili: calibri manuali, sonde IMS e strumenti di misura stazionari.
- Compatibilità: strumenti di misura di diversi produttori.
- Integrazione: collegamento al sistema di acquisizione IMBus.
Input analogici

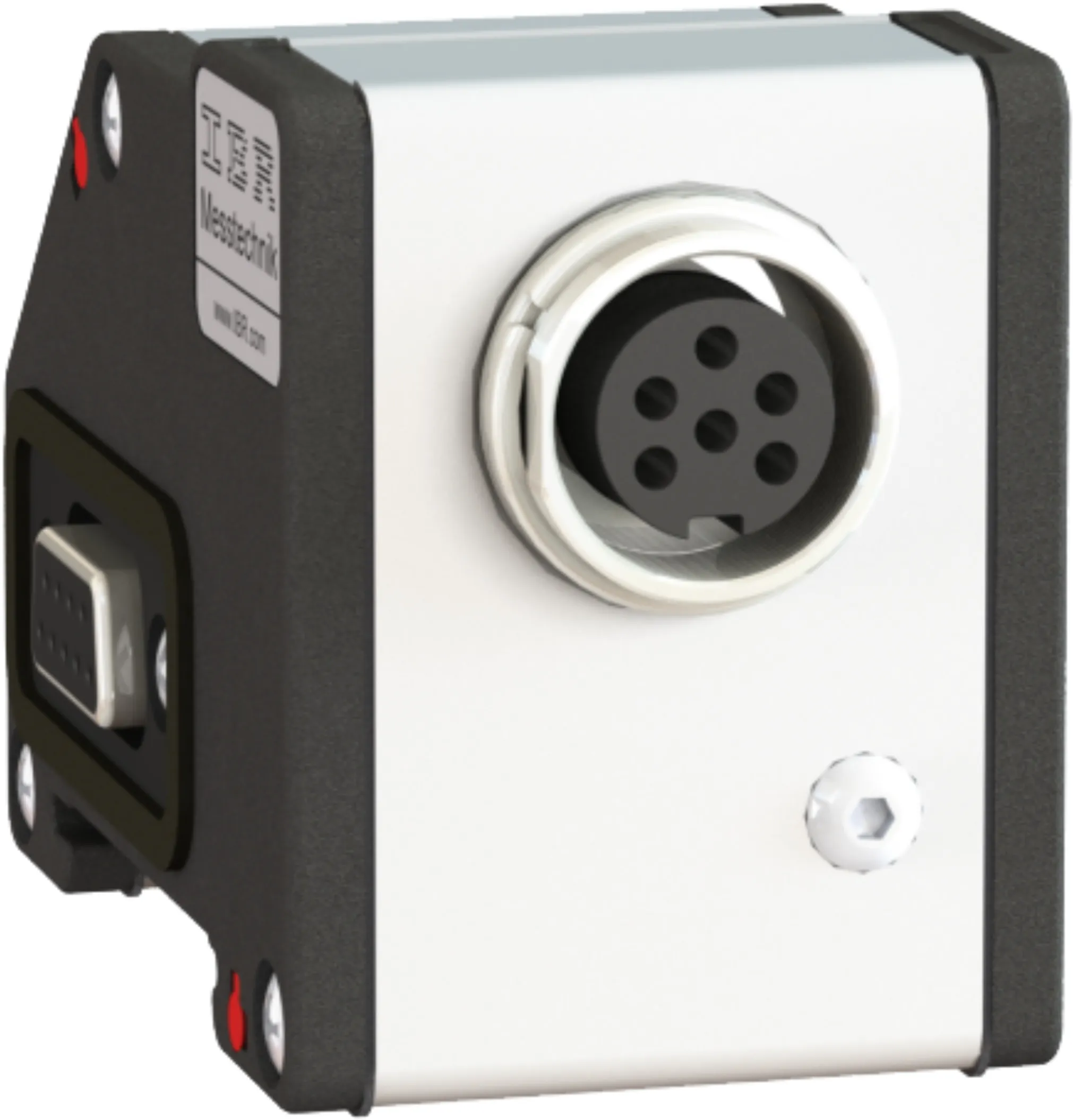

IMB-ai1
1 ingresso analogico.
IMB-ai2
2 ingressi analogici.

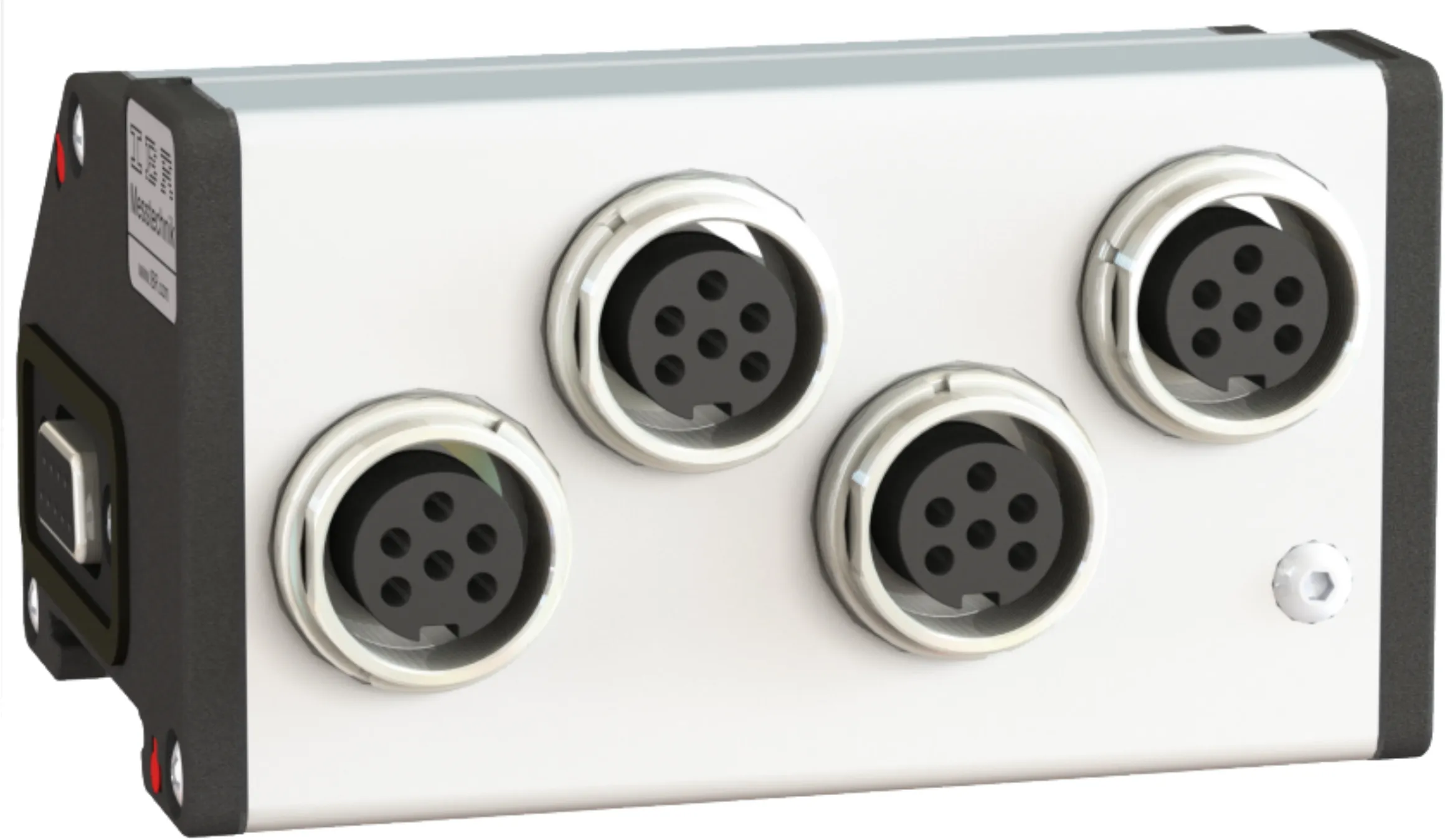

IMB-ai4
4 ingressi analogici.
IMB-ai8
8 ingressi analogici.

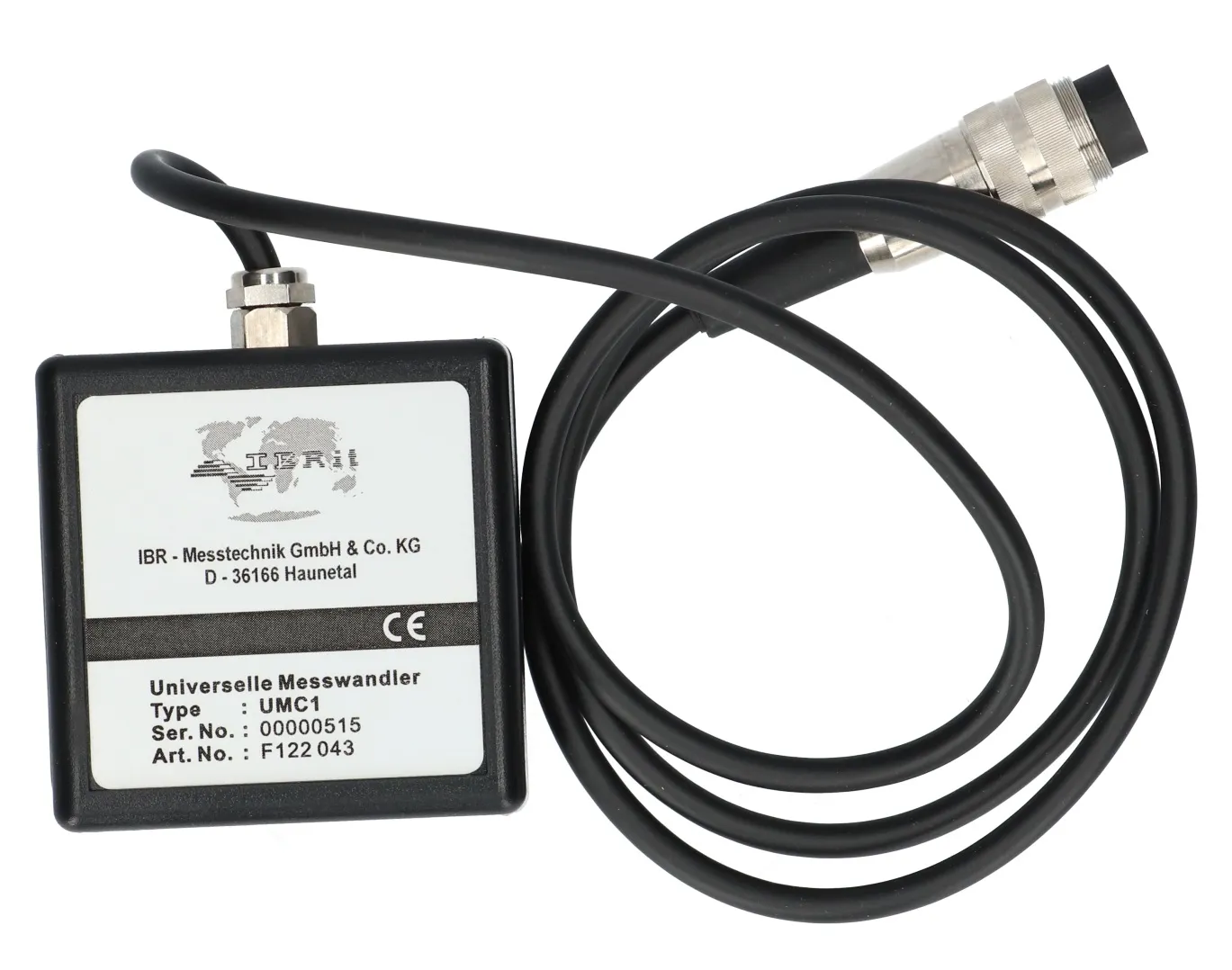

UMC1
Convertitore / amplificatore universale di misura
per moduli IMB-ai.
I moduli di misura IMBus AI consentono l'acquisizione di tensioni e correnti analogiche, con campo standard di ±10 V. Sono ideali per integrare segnali analogici nei sistemi di misura e controllo industriale.
Caratteristiche tecniche
- Segnale standard: ±10 V.
- Risoluzione: 16 bit.
- Campi di misura: ±10 V con risoluzione di 0,5 mV; ±2 V con risoluzione di 100 µV.
- Velocità di acquisizione: fino a 6.500 valori completi al secondo.
- Sincronizzazione: tramite bus per misure dinamiche.
ISi Bus

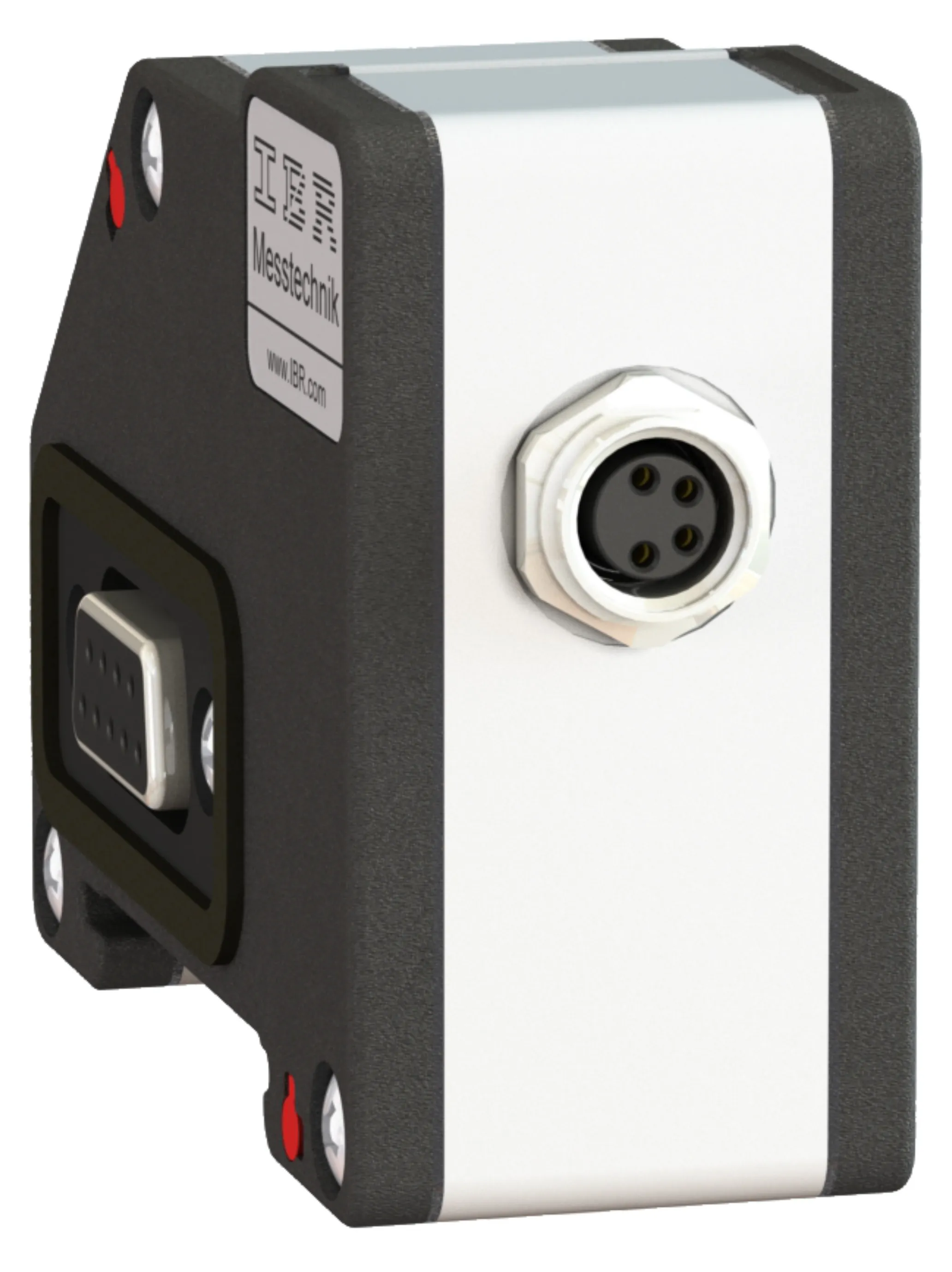

IMB-isi1
1 ingresso per sistemi ISi Bus.

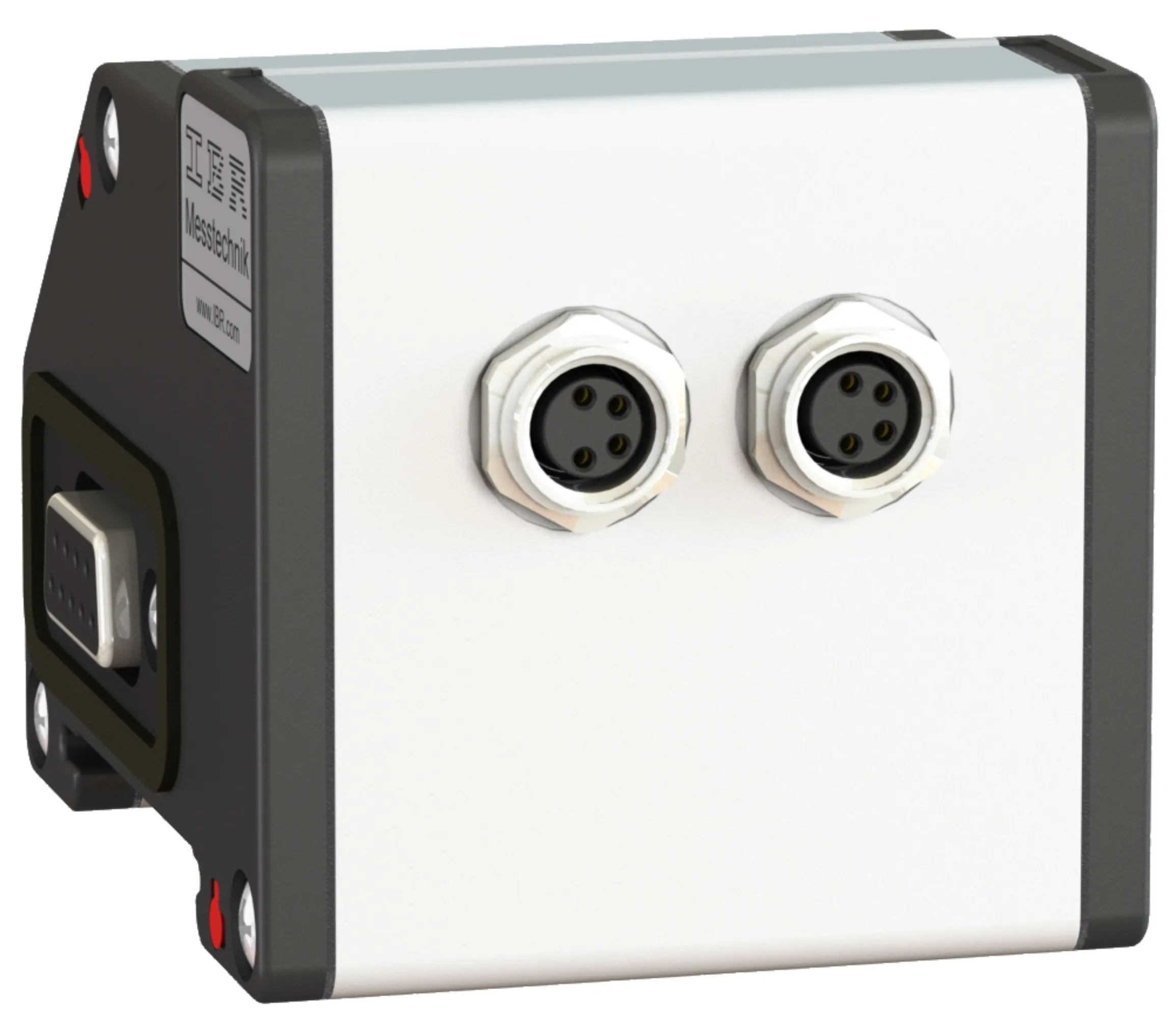

IMB-isi2
2 ingressi per sistemi ISi Bus.

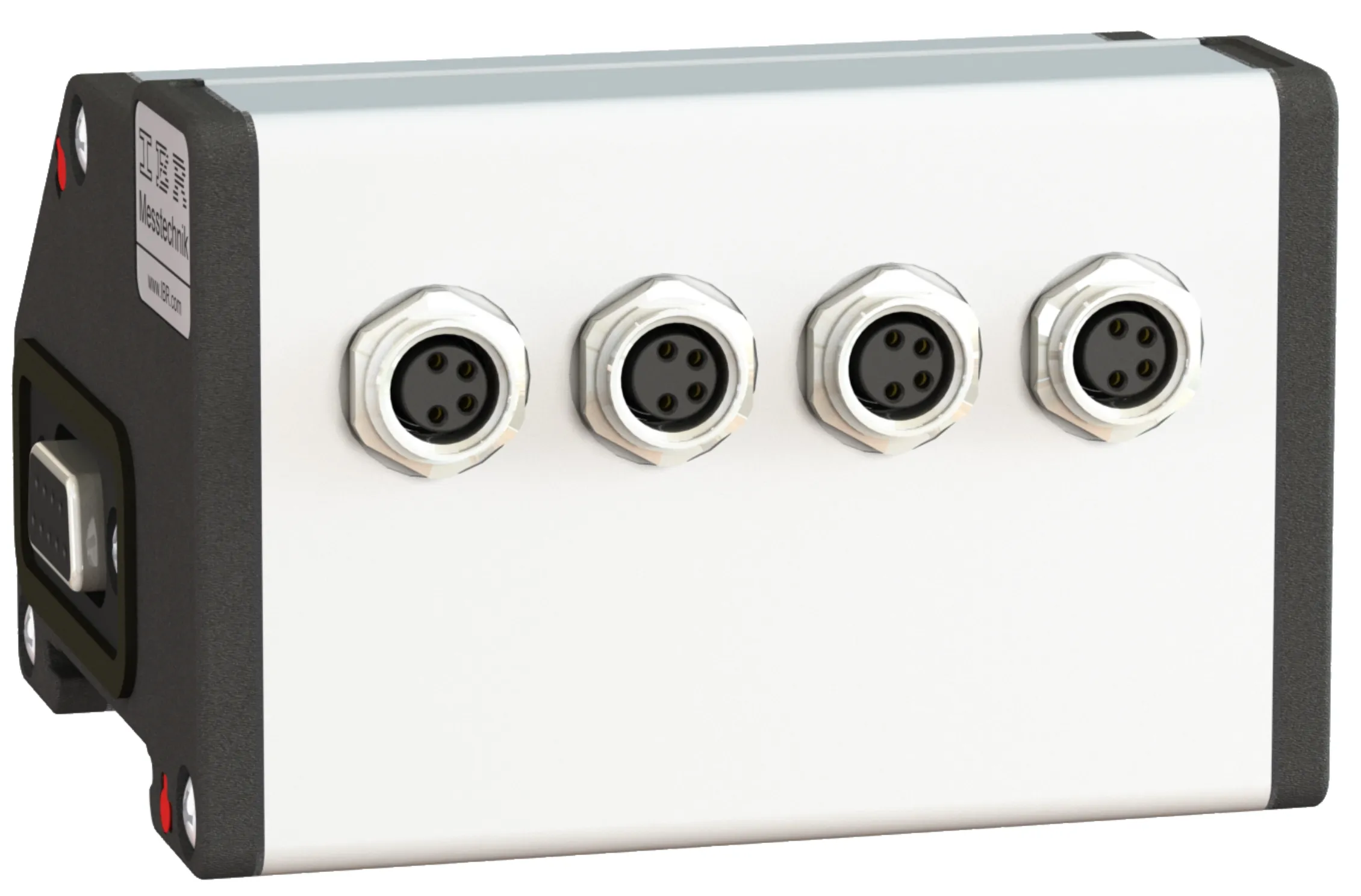

IMB-isi4
4 ingressi per sistemi ISi Bus.
I moduli di interfaccia IMBus ISi consentono il collegamento in parallelo di sensori con interfaccia IBR ISi, permettendo un'acquisizione dati rapida e sincronizzata per applicazioni di misura industriale.
Caratteristiche principali
- Interfaccia: IBR ISi.
- Collegamento: parallelo di più sensori compatibili.
- Acquisizione dati: rapida e sincronizzata.
- Applicazioni: sistemi di misura industriale.
Interfacce Digimatic

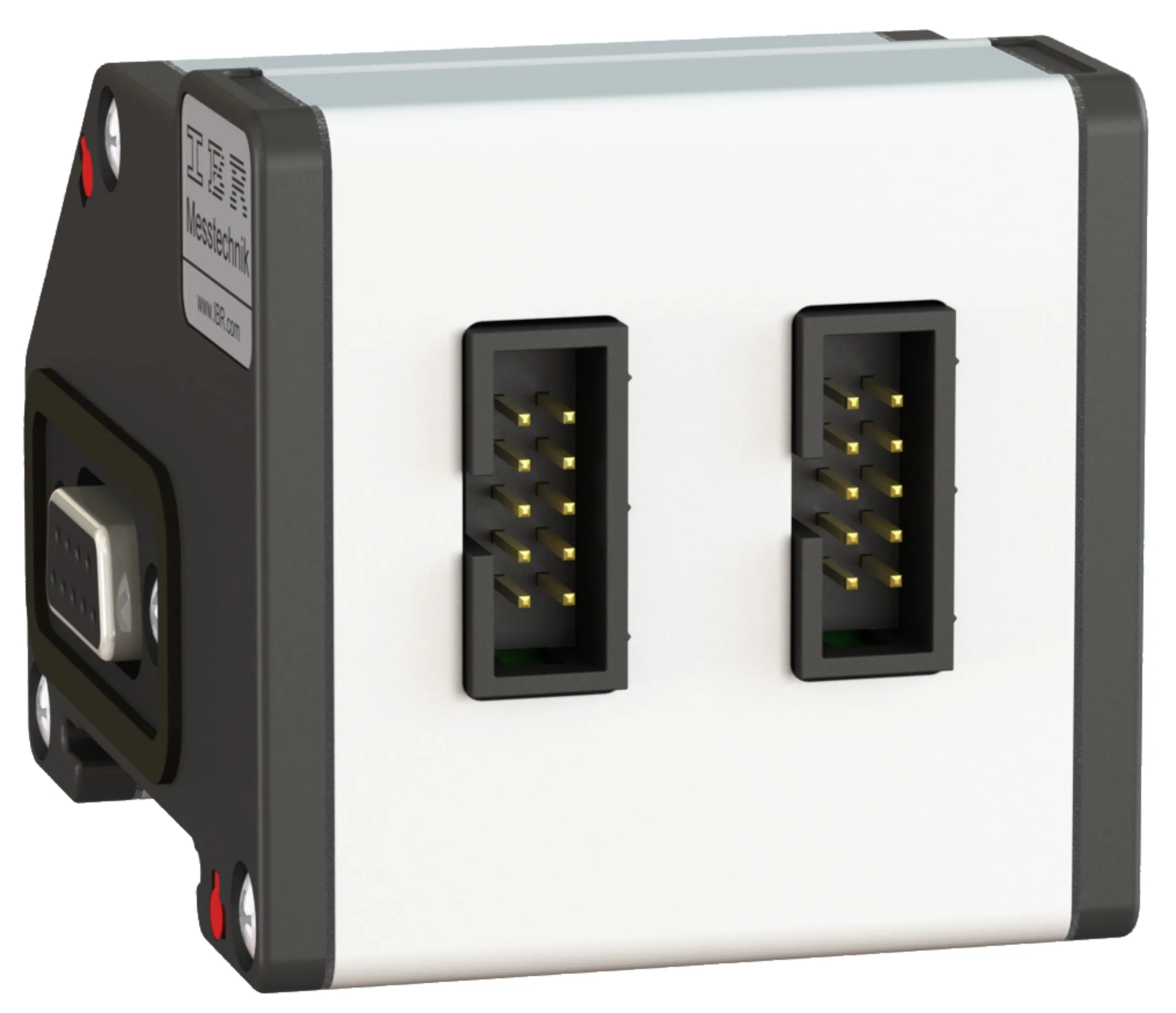

IMB-mi2
2 porte Digimatic.

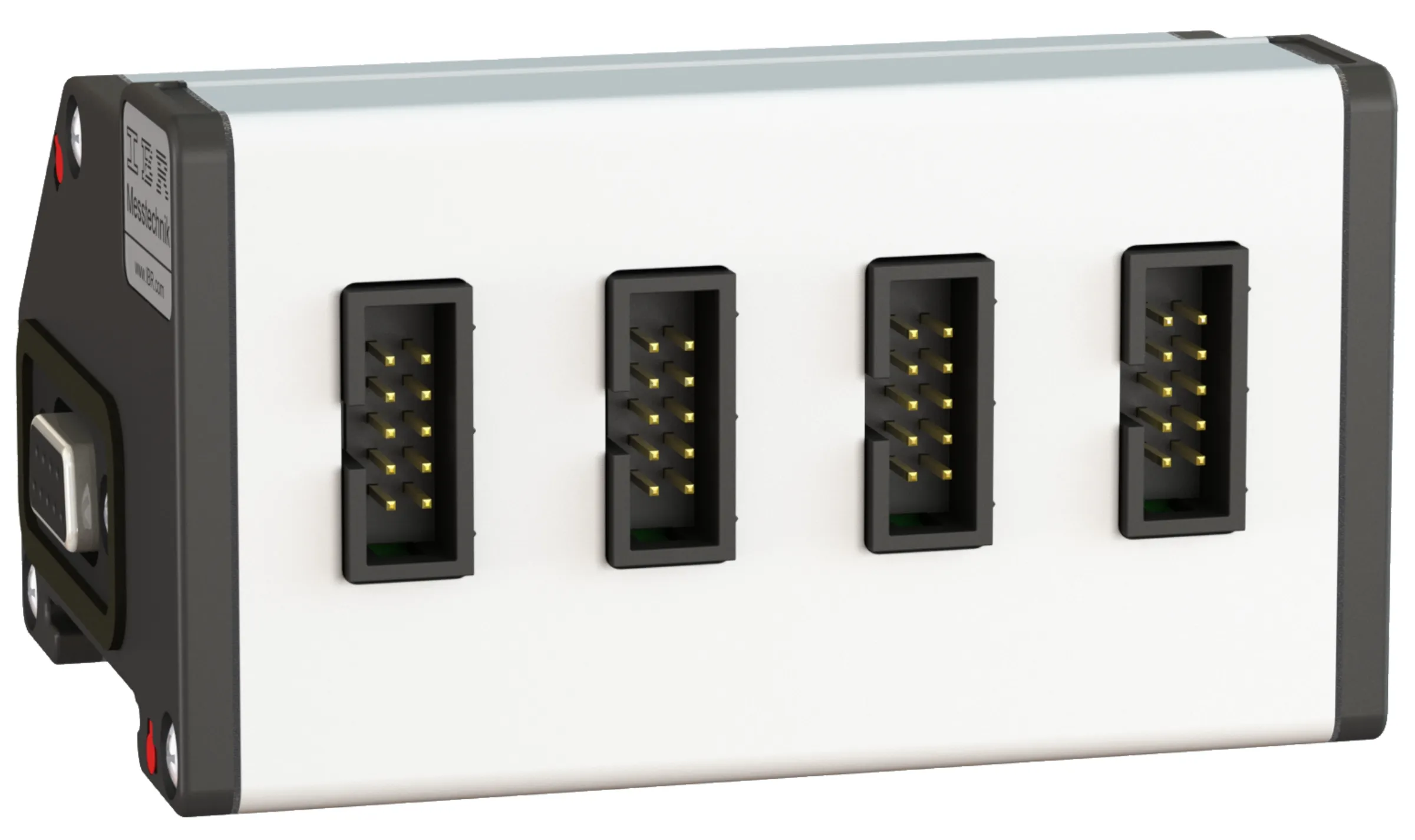

IMB-mi4
4 porte Digimatic.

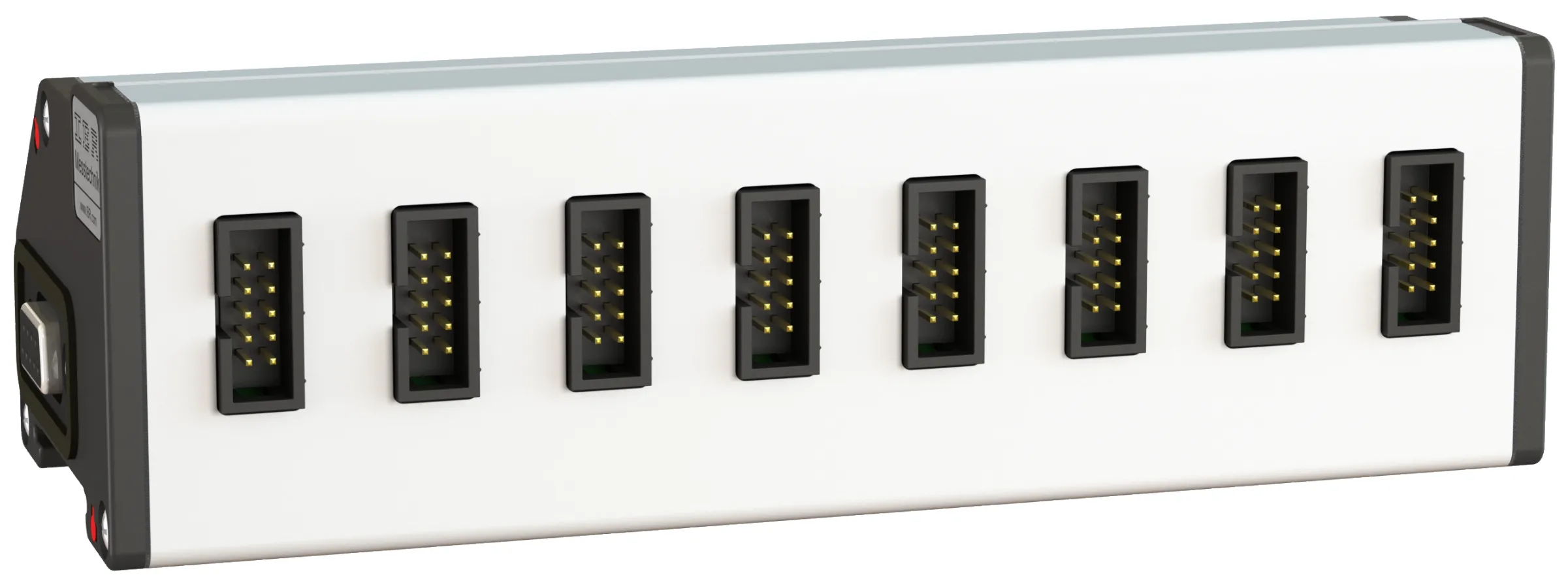

IMB-mi8
8 porte Digimatic.
I moduli di interfaccia IMBus MI consentono di collegare strumenti di misura con uscita Mitutoyo Digimatic, permettendo di utilizzare i cavi di collegamento originali forniti dai produttori degli strumenti.
Caratteristiche principali
- Interfaccia: Mitutoyo Digimatic.
- Collegamento: compatibile con i cavi originali degli strumenti di misura.
- Applicazioni: integrazione di strumenti di misura digitali nel sistema IMBus.
Interfacce RS232

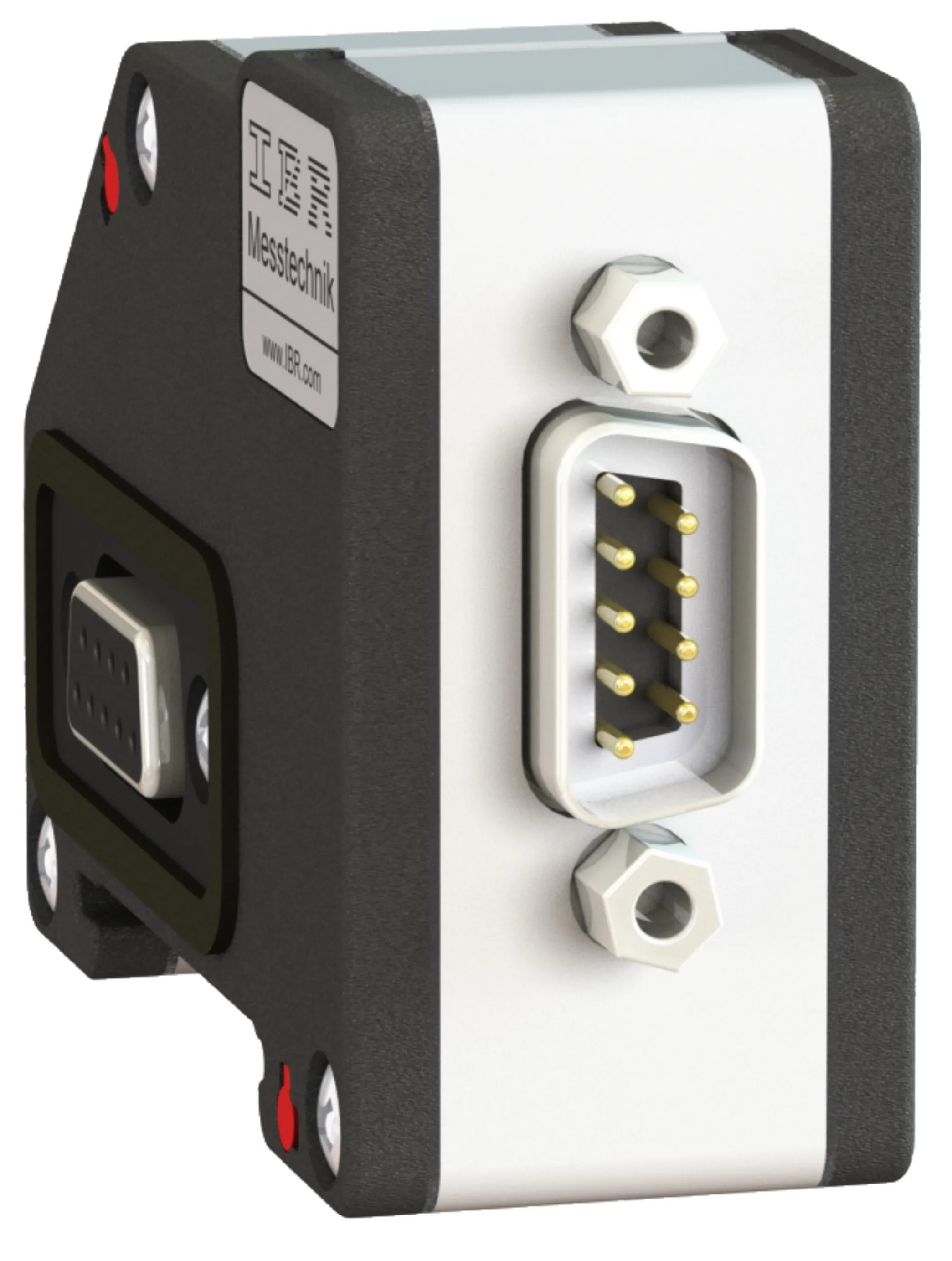

IMB-sm1
Modulo con 1 porta RS232.

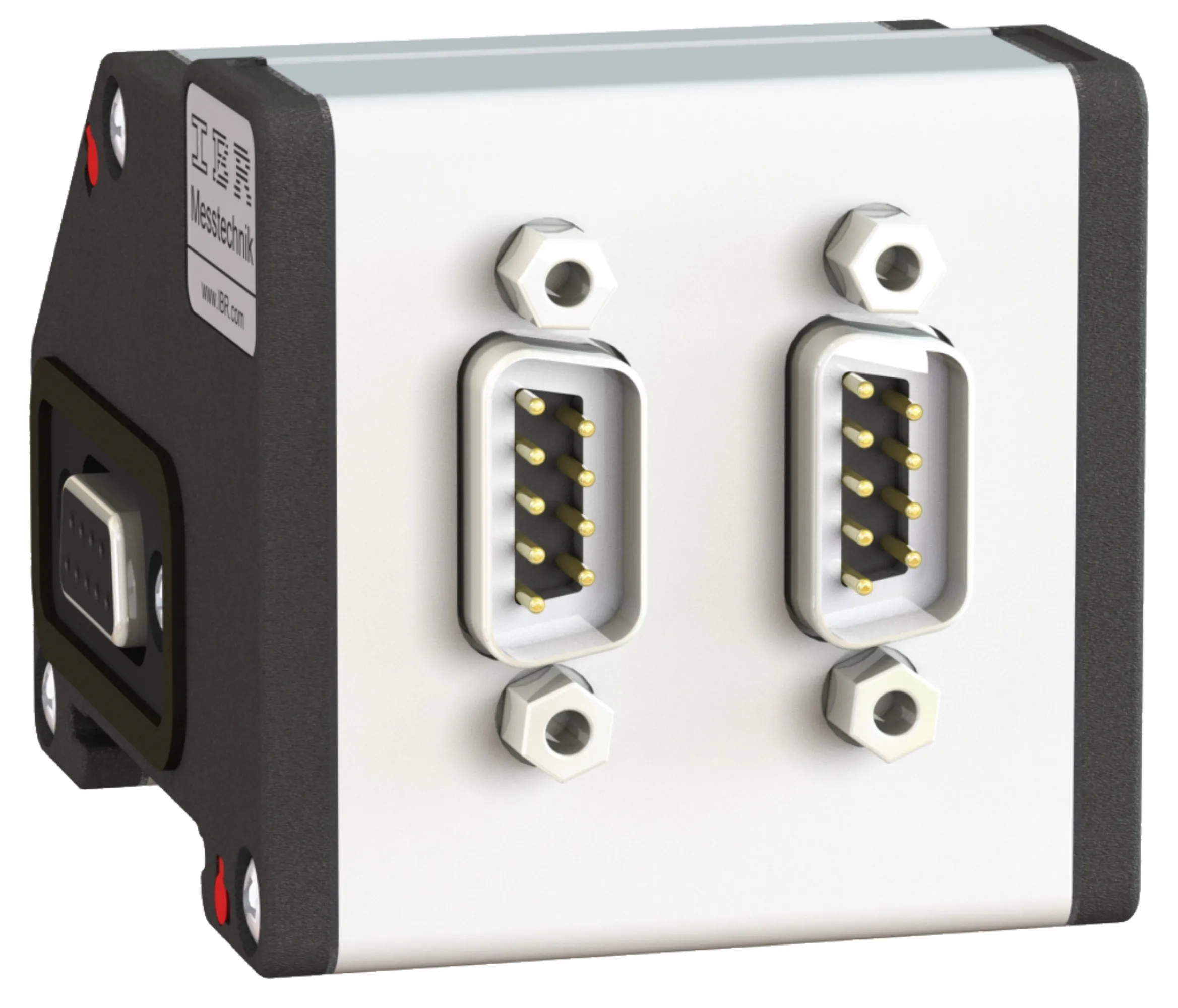

IMB-sm2
Modulo con 2 porte RS232.

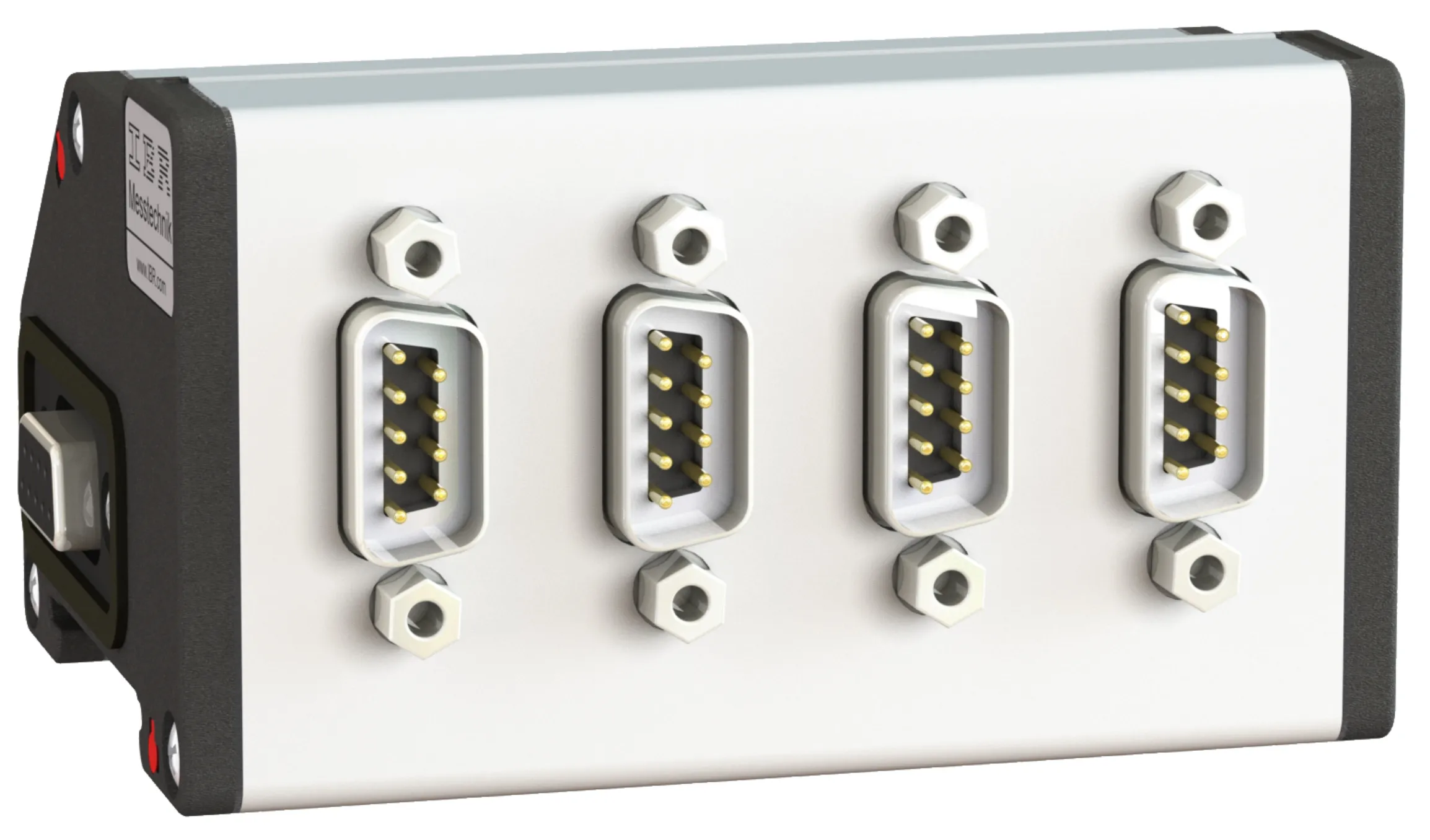

IMB-sm4
Modulo con 4 porte RS232.
I moduli di interfaccia IMBus SM consentono il collegamento universale di strumenti di misura con interfaccia seriale, grazie ai driver della libreria IBR. Supportano strumenti compatibili con protocolli seriali come Opto RS232, facilitando l'integrazione dei dati di misura nel sistema IMBus.
Caratteristiche principali
- Interfaccia: seriale.
- Compatibilità: strumenti di misura supportati dalla libreria driver IBR.
- Configurazione: caricamento dei driver specifici per lo strumento.
- Esempio di collegamento: Opto RS232.
Porte parallele
IMB-pm1
Modulo con 1 porta parallela.

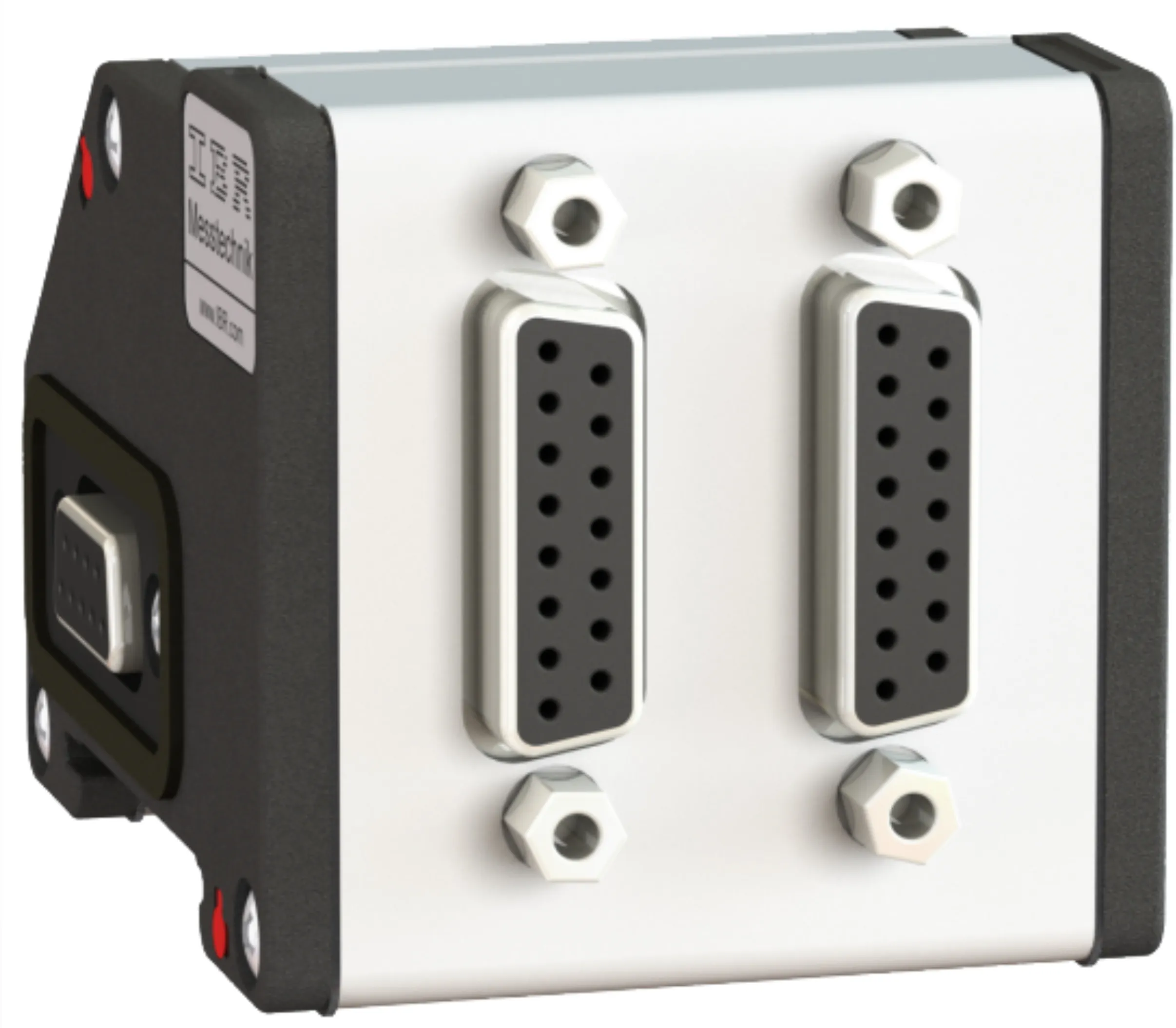

IMB-pm2
Modulo con 2 porte parallele.
IMB-pm4
Modulo con 4 porte parallele.
par-adp
Adattatore per calibri speciali con porta parallela.
I moduli di interfaccia IMBus PM consentono il collegamento di strumenti di misura con interfacce parallele, come BCD e binaria, facilitando l'integrazione dei dati di misura nel sistema IMBus.
Caratteristiche principali
- Interfaccia: parallela.
- Formati supportati: BCD e binario.
- Applicazioni: collegamento di strumenti di misura con uscita parallela al sistema IMBus.
Termocoppie

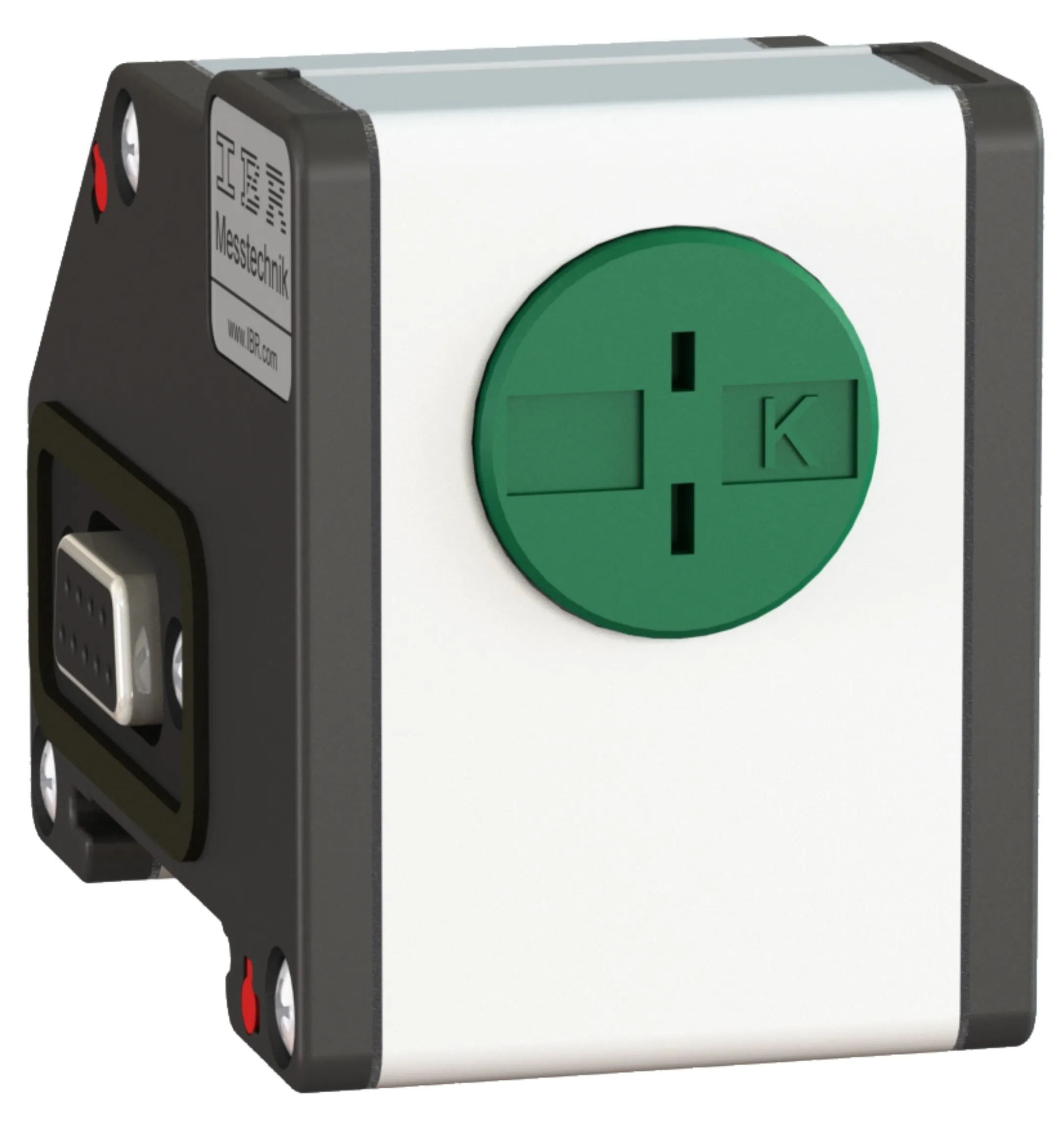

IMB-te1
Modulo con 1 ingresso per termocoppia TE-K.

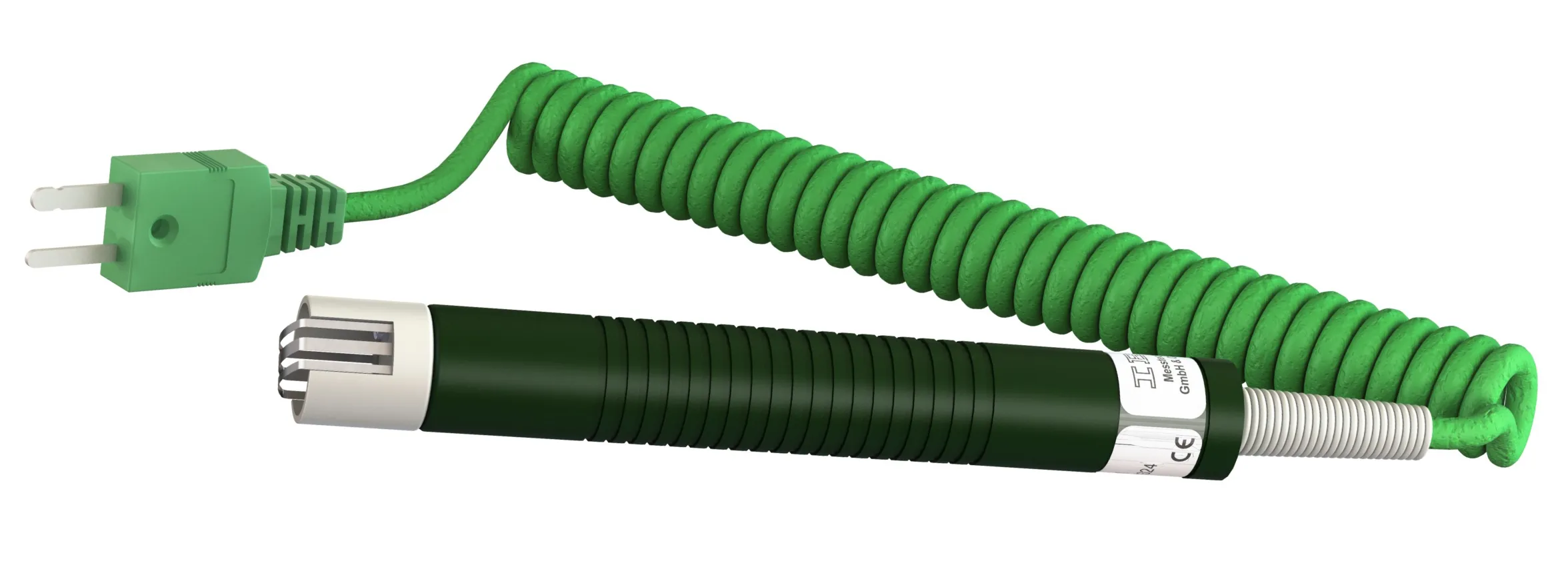

TE-K
Termocoppia a contatto.
Il modulo di misura IMBus IMB-te1 consente il collegamento di sensori di temperatura con termocoppia di tipo K. Il sensore compatibile TE-K permette di realizzare un sistema di misura della temperatura integrato nel bus IMBus.
Caratteristiche tecniche
- Sensore: termocoppia di tipo K.
- Sensore compatibile: TE-K.
- Precisione standard del sistema IMB-te1 + TE-K: ±2,5 °C.
- Precisione dopo calibrazione individuale: errore inferiore a 0,5 °C.
- Regolazione: fattore di correzione e offset configurabili nel modulo IMB-te1.

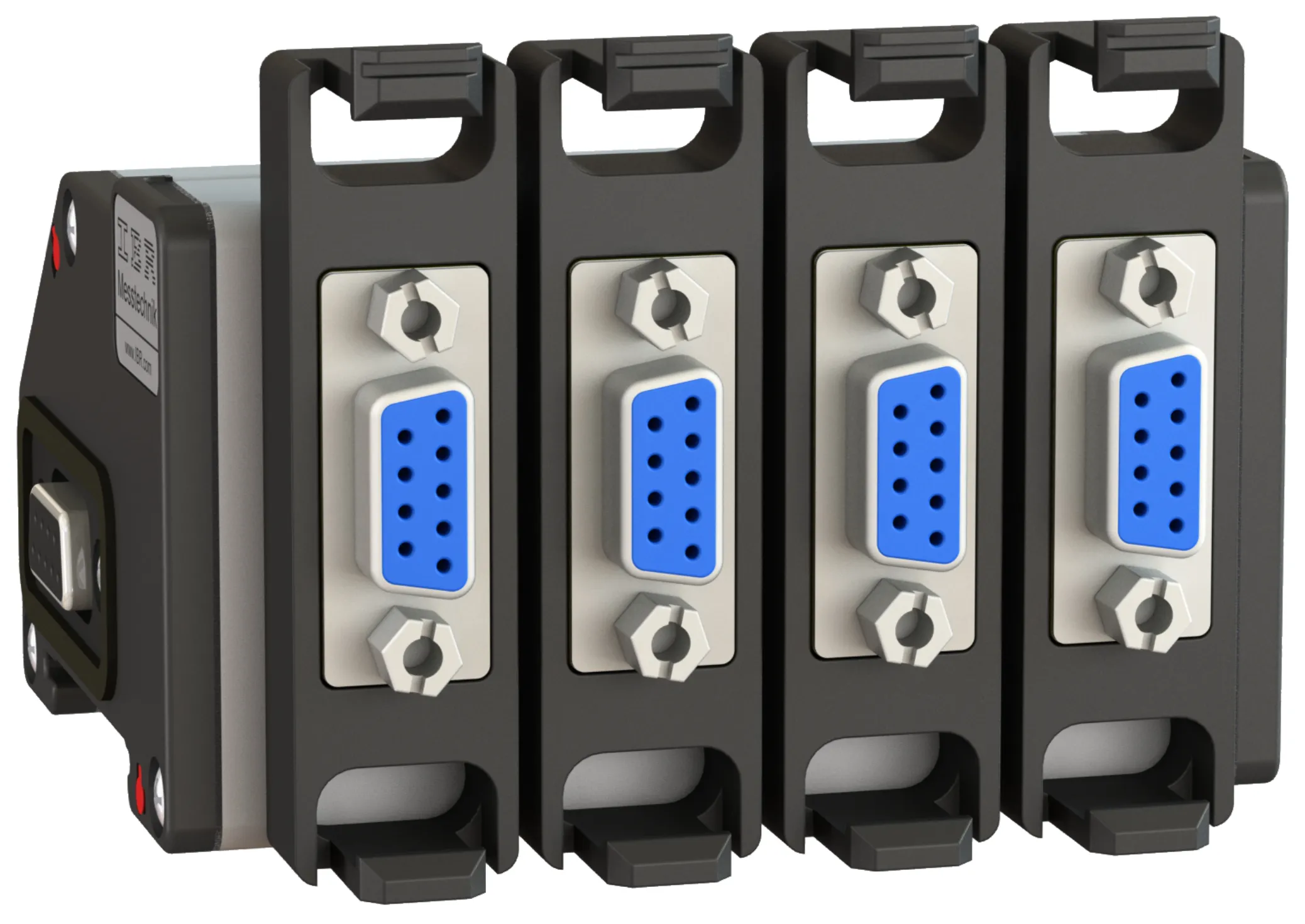

Orbit Bus

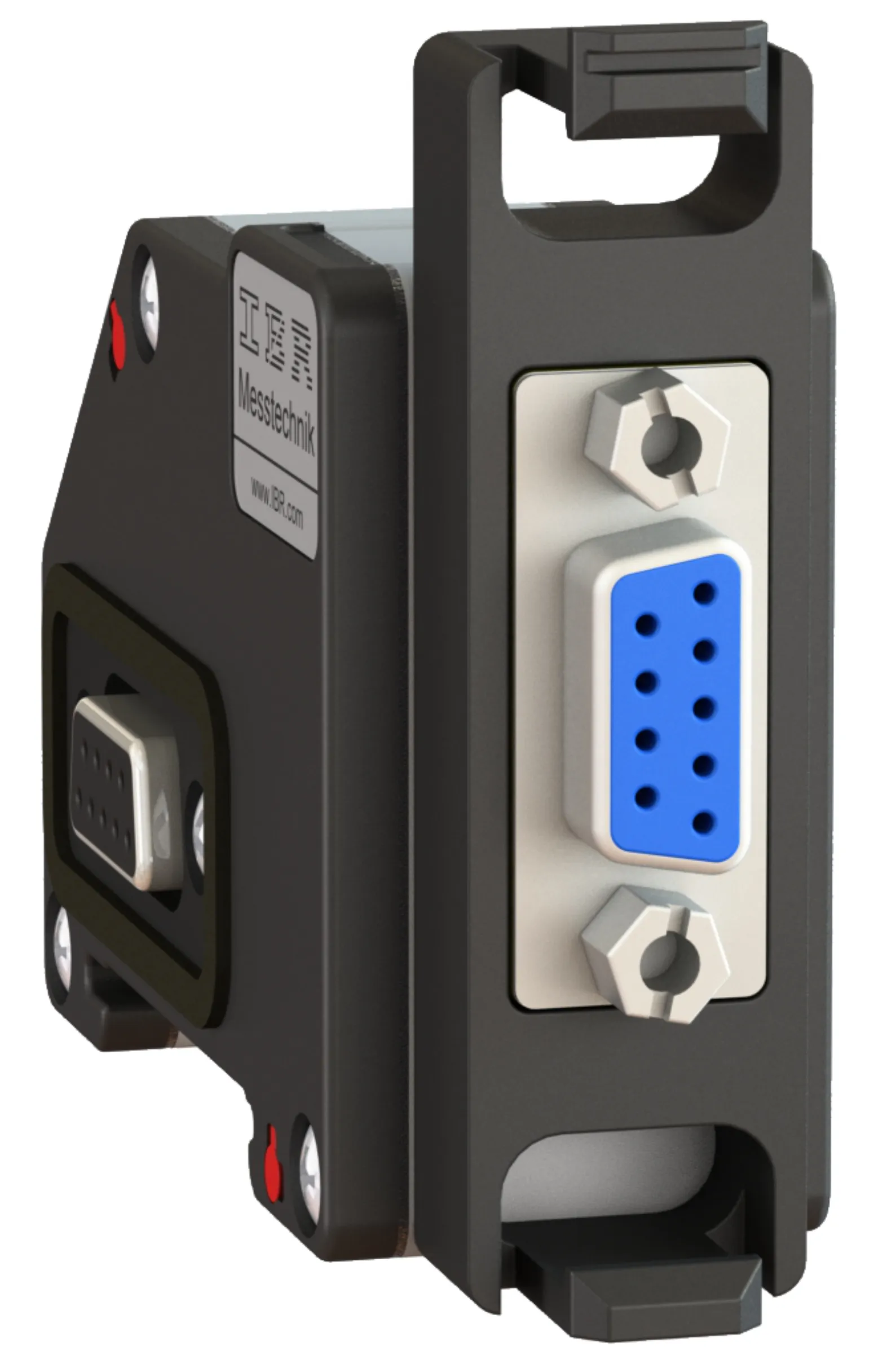

IMB-ob1
1 sensore Orbit Bus.

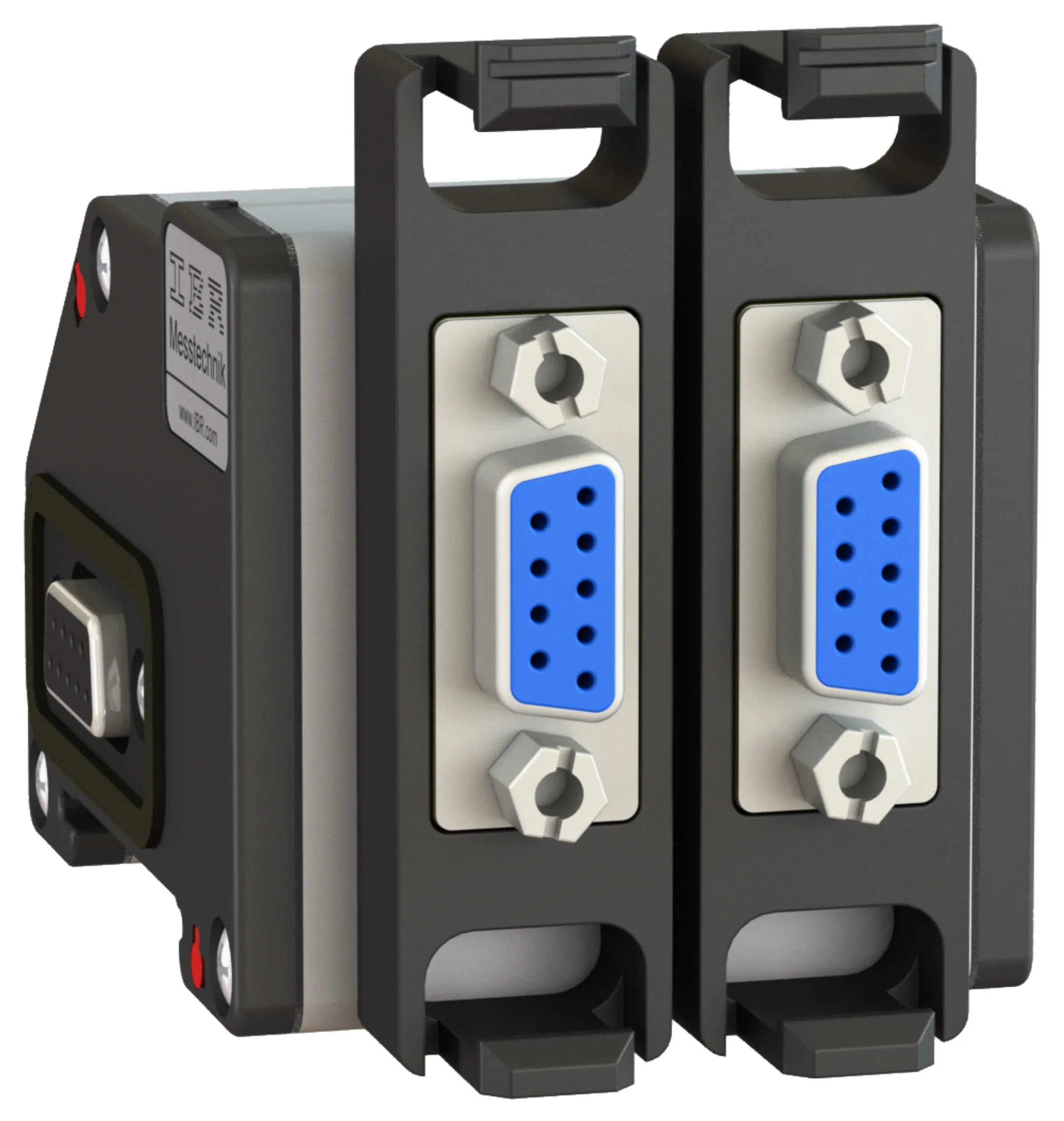

IMB-ob2
2 sensori Orbit Bus.
IMB-ob2
4 sensori Orbit Bus.
I moduli di misura IMBus IMB-ob consentono il collegamento diretto di sensori con interfaccia Orbit Bus, facilitando l'integrazione di diverse tipologie di sensori nel sistema di acquisizione IMBus.
Serie di sensori compatibili
- DP e DJ
- DT e DW
- D6 e D3
- DZ e DK
- DL e DM
- DU
I sensori Orbit Bus si collegano direttamente ai moduli IMB-ob.
USB e Bluetooth

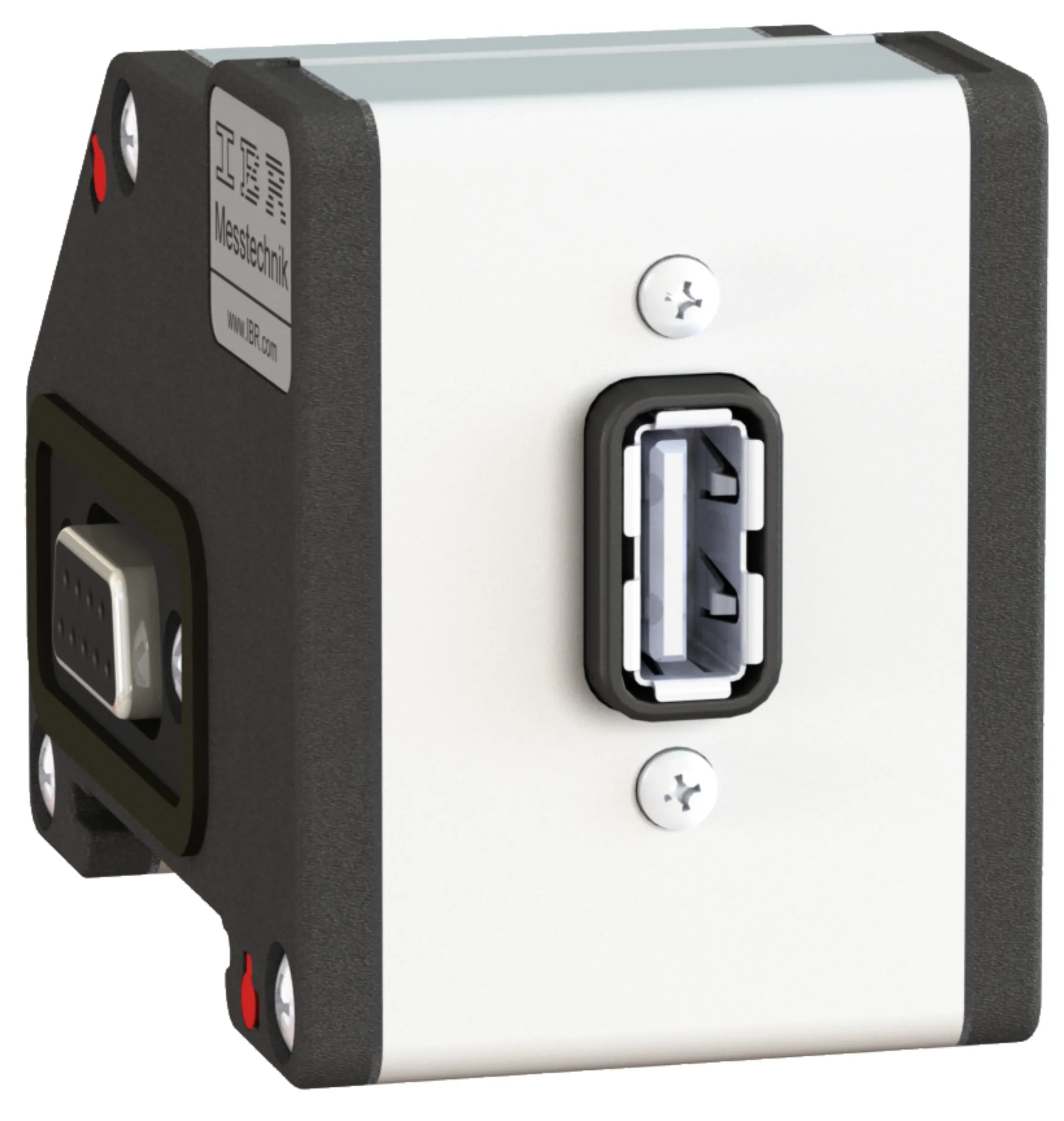

IMB-uh1
Modulo con 1 porta USB.

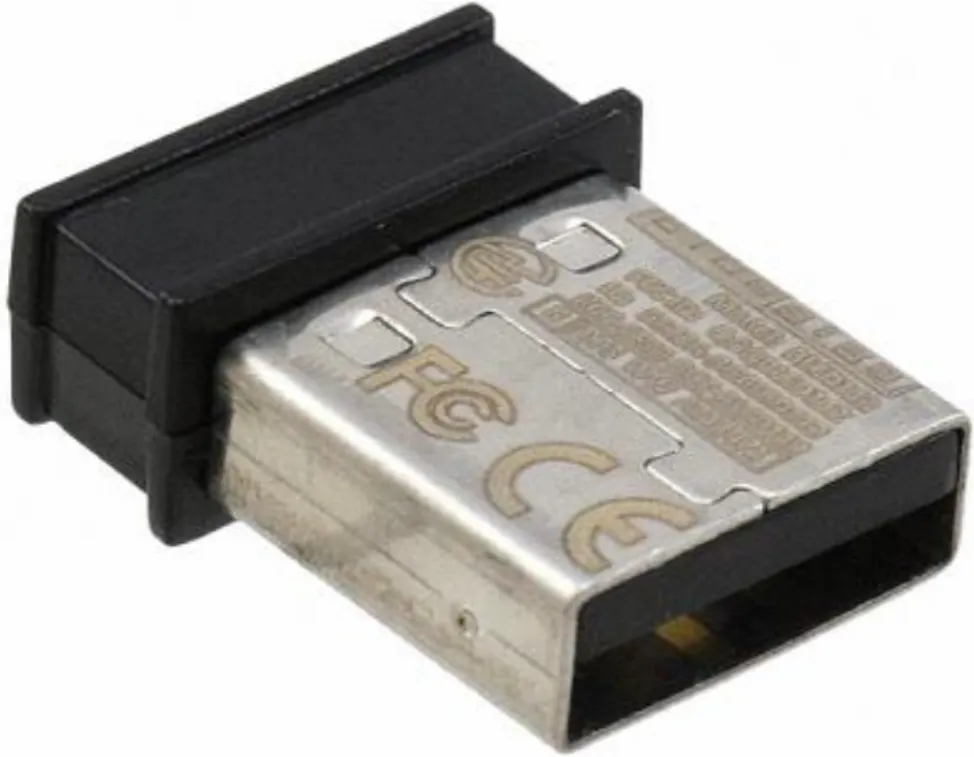

IBR Bluetooth USB receiver
Receiver Bluetooth per calibri Sylvac, Trimos e Bowers.
Il modulo IMBus IMB-uh1 consente di collegare il ricevitore IBR Bluetooth-USB per acquisire le misure di calibri digitali con Bluetooth integrato e di strumenti di misura tramite cavi USB. Supporta strumenti Bluetooth di Sylvac, Trimos e Bowers, oltre a strumenti USB di Mitutoyo, Sylvac e Mahr.
Caratteristiche principali
- Connessione Bluetooth: tramite ricevitore IBR Bluetooth-USB.
- Strumenti Bluetooth compatibili: Sylvac, Trimos e Bowers.
- Connessione USB: strumenti Mitutoyo, Sylvac e Mahr tramite cavi dedicati.
- Capacità Bluetooth: collegamento fino a 8 strumenti Bluetooth.
Il receiver Bluetooth è utilizzabile esclusivamente con il modulo IMB-uh1.
