Esempio strumento completo

(Clicca sull'immagine per ingrandire)

Composizione tampone di misura BMD

1. Sistemi di interfacciamento
Tutti i valori misurati possono essere trasmessi a PC o a PLC in modalità wireless, utilizzando dei radio moduli (distanza massima c.a. 200m) o via cavo.
Nell'esempio: radio modulo ISM-prox

2. Comparatori e visualizzatori elettronici
I valori misurati possono essere letti tramite comparatori analogici o digitali o visualizzatori digitali con risoluzione fino a 0,1 µm.
Nell'esempio: comparatore digitale MDU-A-125

3. Portacomparatori e portasonde
I portacomparatori o portasonde per tamponi BMD garantiscono una presa sicura e isolano lo strumento dal calore della mano.
Nell'esempio: portacomparatore MH10-61

4. Accessori
Gli accessori possono essere combinati tra loro. Sono disponibili prolunghe, rinvii angolari, supporti flottanti ...
Nell'esempio: prolunga TV-15-45

5. Tamponi BMD
Tampone di misura: ampia varietà di tipologie per misurare la maggior parte dei fori riscontrabili nella pratica.
Nell'esempio: tampone standard BMD-S10-28,00

6. Master di azzeramento
Sono disponibili anelli a Norma DIN 2250-C e master, che consentono l’azzeramento preciso del tampone riducendo errori radiali e assiali.
Nell'esempio: anello R-28,000 DIN 2250 C

Elenco delle principali sigle tecniche utilizzate per identificare tamponi di misura, accessori, configurazioni speciali e sistemi modulari DIATEST BMD.

A Adattatore

AD Tappo protettivo

ATO Tolleranza di accoppiamento

BL Impugnatura con targhetta codice

BLE Targhetta di ricambio, per codice

BM Tampone con cilindro "Passa"

BMD Tampone di misura

D BMD Tipo base per fori passanti

DIATRON Portacomparatore con visualizzatore integrato

DLC Rivestimento Diamond-Like-Carbon

EH, EHT Supporto per sonde

F Codice per prolunga profondità con molla

FB BMD Tipo base per fori ciechi

GK Boccola di riduzione

HM Metallo duro

HM-T Spillo in metallo duro

IPM Sistema di misura In-Process

KB Staffa di serraggio per KM

KM Piccoli stativi di misura

L BMD o accessori con attacco aria

MB-B Limitazione del campo di misura

MB-SO Estensione del campo di misura

MDI Contatti in diamante

ME Tamponi multiquota

MH Portacomparatore

MHM Contatti in metallo duro

MKE Contatti in ceramica

MKK Contatti in plastica

MR Raggio sfera di misura

MRU Contatti in rubino

MZ Diametro cilindro guida ridotto

M24 Fermo di profondità con filetto M24

NHM Spillo per BMD-PA-6

NFB Spillo per BMD-PA-6

NT-HM Spillo per BMD-PA-4

NT-FB Spillo per BMD-PA-4-FB

OD BMD per diametri esterni

OR BMD senza cono pilota

PA BMD per piani paralleli

PG BMD senza forza di misura integrata

PK BMD con cono pilota

R Raggio contatti di misura

S BMD Tipo standard

S-FB BMD tipo S con L1 ridotta

SH-BMD Supporto flottante per BMD PK

SO Versione speciale

SO-B Marcatura speciale

SO-DZL BMD con L1 estesa

SO-FB-SO BMD per fori a gradini

SO-GL BMD per fori con scanalature longitudinali

SO-KO BMD per fori conici

SO-KW BMD per alberi a gomito

SO-PA BMD per piani paralleli

SO-SZ BMD con cilindro speciale

SO-ZL BMD con L1 e/o L2 estesi

SO-TA BMD con fermo di profondità

SO-W Rinvio angolare

SO-2Z BMD con 2 cilindri guida

TA Fermi di profondità

T-BMD BMD per piccoli diametri

TV Prolunga con spillo

TVT Prolunga senza spillo

UM BMD con diametro di ingresso ridotto

V Supporto flottante con regolazione fine

VK Leva di serraggio regolabile

W Rinvio angolare

Z Codice attacco speciale 3/8"

ZHML BMD con barre in metallo duro

ZKUL BMD con barre in plastica

2R BMD con 2 scanalature guida

3P BMD a 3 contatti

XLT Estensione durata operativa

XQ BMD con maggiore affidabilità di misura

Ordina:

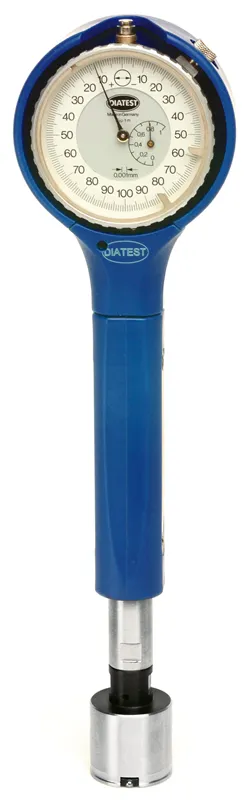

Tamponi di misura Diatest per il controllo di diametri interni

I tamponi di misura Diatest serie BMD sono strumenti professionali ad alta precisione progettati per il controllo di diametri interni in produzione, sala metrologica e sistemi automatici di misura. Grazie alla loro elevata affidabilità, rappresentano una soluzione ideale per controlli rapidi e ripetibili su piccole, medie e grandi serie.

I tamponi possono essere utilizzati sia in modalità manuale sia integrati direttamente su macchine di produzione, linee automatiche e sistemi di controllo in linea. La struttura modulare e l’ampia gamma disponibile consentono di adattare il sistema praticamente a qualsiasi esigenza di misura industriale.

Principali vantaggi dei tamponi Diatest BMD

Elevata precisione e ripetibilità per controlli dimensionali affidabili
Rapidità di misura ideale per controlli in produzione e collaudo
Utilizzo versatile: manuale, automatico o integrato in sistemi speciali
Versioni disponibili per fori passanti, fori ciechi, misure automatiche e controlli speciali
Sistemi a 2 o 3 punti di contatto per differenti applicazioni metrologiche
Compatibilità con comparatori analogici, sonde elettroniche e strumenti con codolo Ø8 h6
Possibilità di integrazione con PLC, sistemi di automazione, visualizzatori elettronici e software statistici di misura

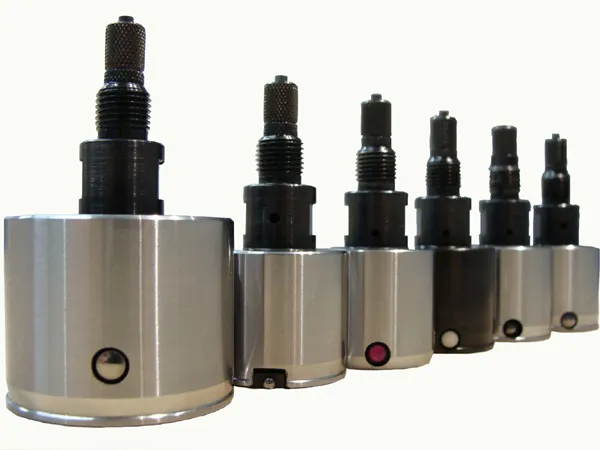

Tipi disponibili di tamponi di misura Diatest

Caratteristiche tecniche

Campi di misura

Diametri interni: Ø 2,0 → 270 mm
Fori ciechi: Ø 2,0 → 150 mm
Diametri esterni: Ø 20 → 100 mm
Versioni multilivello e per ingranaggi interni

Tipologie di misura

Misure statiche e dinamiche

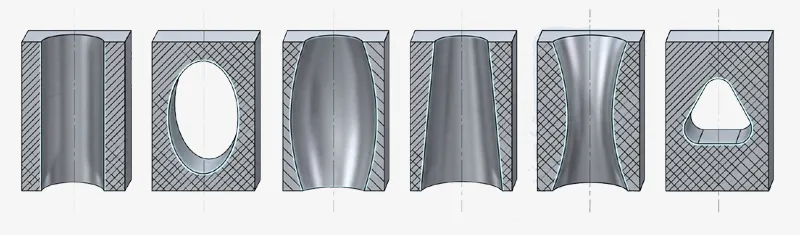

Controllo ovalità e conicità

Ripetibilità

2 punti: ≤ 1 µm
3 punti: ≤ 2 µm

Materiali contatti

Carburo, ceramica, DLC, rubino, plastica e diamante.

Applicazioni industriali

I tamponi Diatest vengono impiegati in numerosi settori industriali per il controllo rapido e preciso di alesaggi, diametri interni, sedi cilindriche e componenti meccanici di precisione. Sono particolarmente apprezzati nei processi produttivi dove sono richieste velocità di controllo, ripetibilità millesimale e affidabilità nel tempo.
