Note Informative e Specifiche

(*) 3.2273 adattatore che consente di montare i tasti per tastatori a leva (filetto M1,6) sui comparatori (Filetto M2,5). Nella configurazione standard, l'adattatore 3.2273 viene fornito di serie senza inserto a sfera.

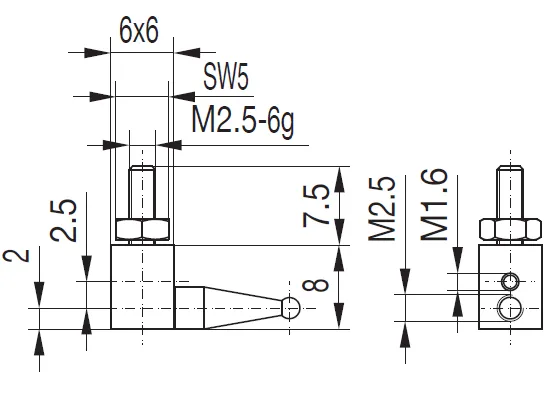

(*) 573/27 E Questo speciale rinvio a 90° (inserto di misura) dispone di due attacchi con filettatura interna M2,5 e M1,6 posizionati ad angolo retto rispetto al filetto di connessione principale M2,5-6g. Permette di montare sia i classici tasti per comparatore con filetto M2,5 (comprese tutte le prolunghe con diametro 4 mm), sia i tasti per tastatori a leva con filetto M1,6. In fase d'ordine è possibile specificare il tipo di tasto desiderato. Nella configurazione standard, l'inserto di misura 573/27 E viene fornito completo di un tasto modello 573/18 con sfera in acciaio da Ø 2 mm pre-avvitato.

(*) Compatibilità inserti a sfera: Gli inserti di misura descritti possono essere combinati con un'ampia gamma di tasti a sfera intercambiabili. È possibile scegliere tra testine con sfere in metallo duro (HM) con diametri da Ø 0,4 a 3 mm, oppure testine con sfere in rubino da Ø 2 mm.

(*) 573/33 HE Questo speciale inserto di misura orientabile e snodabile include già nella dotazione standard il tasto modello 5.2281 con sfera da Ø 2 mm. L'inserto 573/33 HE è dotato di una vite di fissaggio che garantisce un bloccaggio sicuro e stabile: in questo modo è possibile ottenere risultati di misura precisi e impeccabili in qualsiasi posizione angolare desiderata.

(*) Adattatore 3.0854: Consente di fissare i comparatori centesimali e i comparatori di controllo metrici (con gambo di diametro Ø 8h6) all'interno di supporti con foro da Ø 10 mm. La sua estremità superiore è dotata di un colletto di arresto (battuta) che impedisce all'adattatore di scivolare all'interno del foro del supporto.

(*) Adattatore 3.0860: Consente di fissare i comparatori centesimali e i comparatori di controllo metrici (con gambo di diametro Ø 8h6) all'interno di supporti con foro da 3/8”. La sua estremità superiore è dotata di un colletto di arresto (battuta) che impedisce all'adattatore di scivolare all'interno del foro del supporto.

Specifiche Tecniche Inserti di Misura

Nota costruttiva: Il corpo base di questi inserti di misura è dotato di una filettatura standard M2,5 e integra una sede speciale che permette di utilizzare e intercambiare diversi corpi di contatto con diametro di attacco da 2 mm. Il bloccaggio e la stabilità del componente sono garantiti dal serraggio di una piccola vite di fissaggio.

Gli inserti e tasti di misura sono disponibili nelle seguenti configurazioni professionali:

• 573/36 HL: con spina in metallo duro (HM) da Ø 2 mm, a testa piana rettificata.
• 573/37 L: con spina bombata (arrotondata) da Ø 2 mm, realizzata in acciaio temprato.
• 573/38: con inserto piatto da Ø 2,5 mm, a testa piana in acciaio temprato.

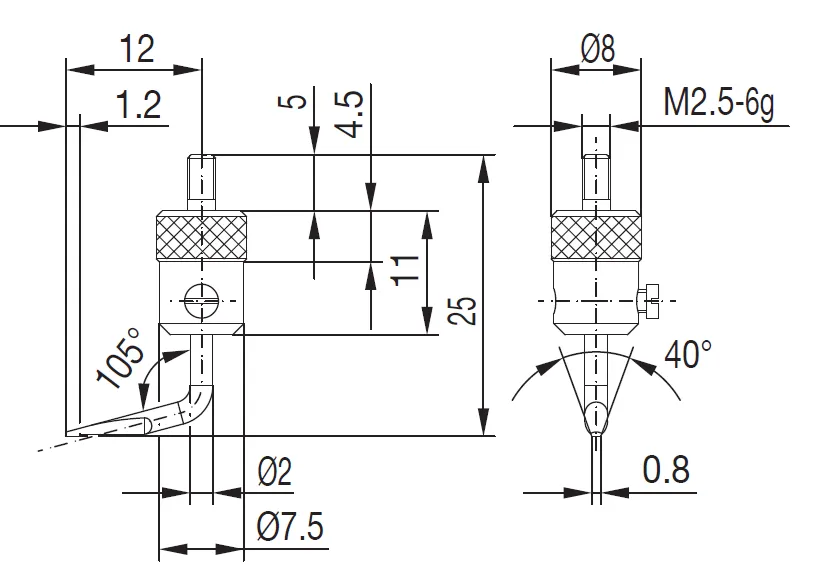

• 573/34: con spina piegata a gomito (angolata) e sagomata, in acciaio temprato.

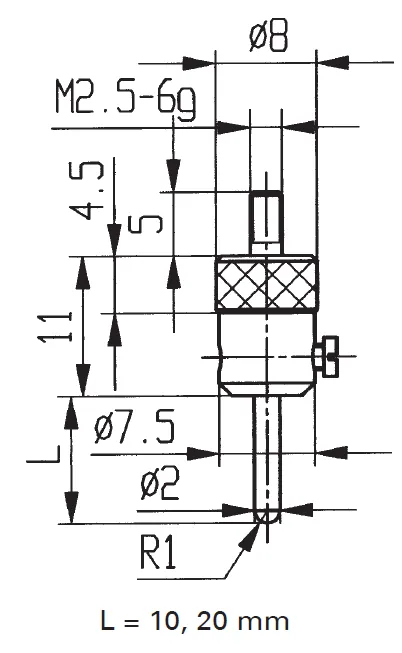

• 573/46 HL: con spina bombata (arrotondata) in metallo duro (HM) da Ø 2 mm.

NON trovi il componente che ti serve?

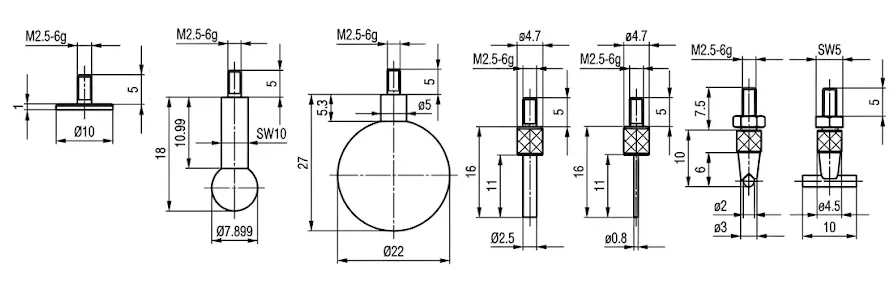

Possiamo progettare e costruire tasti e adattatori speciali a disegno su specifiche del cliente.
