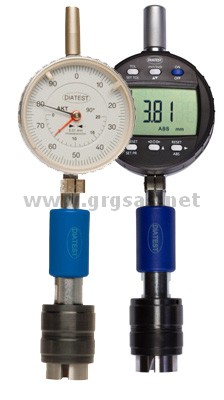

AKT
- Misura diretta del diametro minimo di
un cono esterno
Il
principio di misura è simile a quello
dello strumento IKT.
Mettere lo strumento sul cono esterno da
misurare, premere il pezzo fino al piano
di battuta dello strumento e leggere la
misura del diametro minimo direttamente
sul comparatore.
Suddivisione scala comparatore: 0,01mm.
Il cono di misura è temperato.
Esistono
3 tipi di AKT:
AKT 60 per coni fino a 60°
AKT 90 per coni fino a 90°
AKT 127 per coni oltre 90° o meno di 127°
Principio
|
Gli
AKT sono regolati in fabbrica e non necessitano
di anelli di riscontro.
Gli strumenti sono forniti in astuccio di
legno e completi di istruzioni per l'uso
|
| Codice |
Angolo |
Campo
in mm |
Applicazione |
D |
L |
AKT-90-1 |
90°
|
5-20 |
N,O |
27 |
155 |
| AKT-90-2 |
20-40 |
N,O |
47 |
146 |
AKT-90-3 |
40-60 |
N,O |
67 |
146 |
| AKT-90-4 |
60-80 |
N,O |
87 |
146 |
AKT-90-5 |
80-100 |
N,O |
107 |
146 |
| AKT-90-6 |
100-120 |
N,O |
127 |
146 |
0
|
AKT-127-1 |
127°
|
5-20 |
N,O,P |
27 |
150 |
| AKT-127-2 |
20-40 |
N,O,P |
47 |
141 |
AKT-127-3 |
40-60 |
N,O,P |
67 |
141 |
| AKT-127-4 |
60-80 |
N,O,P |
87 |
14 |
AKT-127-5 |
80-100 |
N,O,P |
107 |
141 |
| AKT-127-6 |
100-120 |
N,O,P |
127 |
141 |
mm |
mm |
mm |
mm |
mm |
mm |
AKT-60-1 |
60°
|
5-12 |
O |
27 |
155 |
| AKT-60-2 |
10-21 |
O |
27 |
155 |
AKT-60-3 |
20-31 |
O |
47 |
146 |
| AKT-60-4 |
30-41 |
O |
47 |
146 |
AKT-60-5 |
40-51 |
O |
67 |
146 |
| AKT-60-6 |
50-61 |
O |
67 |
146 |
AKT-60-7 |
60-71 |
O |
87 |
146 |
| AKT-60-8 |
70-81 |
O |
87 |
146 |
AKT-60-9 |
80-91 |
O |
107 |
146 |
| AKT-60-10 |
90-101 |
O |
107 |
146 |
AKT-60-11 |
100-111 |
O |
127 |
146 |
| AKT-60-12 |
110-121 |
O |
127 |
146 |
| |
|
|
|
|
|
| Codice |
Angolo |
Campo
in pollici |
Applicazione |
D |
L |
AKT-90-Z-1 |
90°
|
.2-.8 |
N,O
|
27 |
155 |
| AKT-90-Z-2 |
.8-1.6 |
N,O
|
47 |
146 |
AKT-90-Z-3 |
1.6-2.4 |
N,O
|
67 |
146 |
| AKT-90-Z-4 |
2.4-3.1 |
N,O
|
87 |
146 |
| Applicazioni: |
|
 |
 |
|
|
|
