Questi anelli sono particolarmente
adatti per l'utilizzo con gli alesametri a
pinza elastica. Sono costruiti in un acciaio
speciale per calibri brunito e invecchiato
ed hanno una durezza di circa 63 HRC.
Sono disponibili solo in determinate
misure (corrispondenti alle dimensioni delle
testine di misura). Gli anelli che vanno da
0,500 a 1,5mm hanno un inserto in zaffiro
sintetico.
Caratteristiche tecniche
- Massima deviazione dalla misura nominale:
- da 0,500 a 1,500 mm: 1 µm
- da 1,750 a 40,00 mm: 0,9 µm
- Massimo errore di rotondità:
- da 0,500 a 1,500 mm: 0,4 µm
- da 1,750 a 40,00 mm: 0,3 µm
- Massima rugosità:
- da 0,500 a 1,500 mm: 0,03 µm
- da 1,750 a 40,00 mm: 0,02 µm
- Durezza:
- da 0,500 a 1,500 mm: 2000 Knoop
- da 1,750 a 40,00 mm: 62-64 HRC

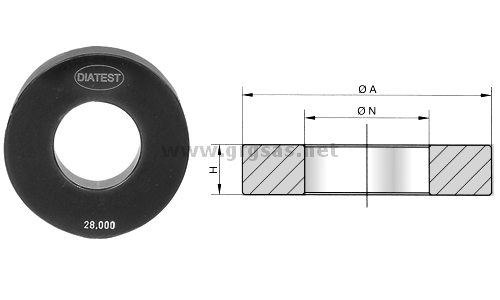

Dimensioni in mm
| Diametro
Nominale N |
Progressione |
Diametro
A |
Altezza
H |
0,500-1,500 |
0,1 |
20,00 |
4,5 |
| 1,750-3,720 |
0,25 |
20,00 |
4,5 |
4,000-9,500
|
0,5 |
20,00 |
4,5 |
| 10,000-20,000 |
0,5 |
36,00 |
7,5 |
20,500-29,500 |
0,5 |
45,00 |
10,0 |
| 30,000-,40,000 |
1 |
60,00 |
12,0 |
A richiesta vengono forniti anche con rapporto
di taratura Diatest. |
