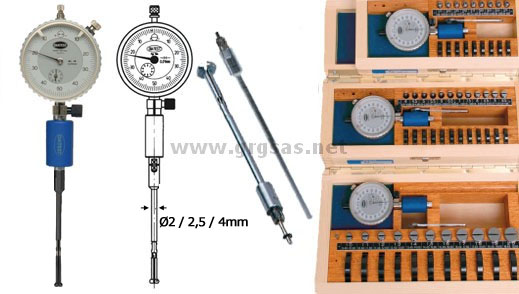

Questi alesametri sono stati studiati appositamente
per il controllo in profondià di fori di piccole
dimensioni. Devono essere abbinati a prolunghe,
che fanno anche la funzione di adattatore.
Prolunghe disponibili:
|
TV- |
|
|
Filettatura:
- Ø2,0mm: M1,7x0,25 / M6X0,75
- Ø2,5mm: M2,3x0,25 / M6X0,75
- Ø4,0mm: M3,5x0,35 / M6X0,75
|
|
|
ØD |
L |
A |
Codice |
| 2,0 |
64 |
|
TV-2-64 |
|
2,0 |
125 |
|
TV-2-125 |
| 2,0 |
250 |
|
TV-2-250 |
|
2,0 |
500 |
|
TV-2-500 |
| 2,0 |
|
|
|
|
2,5 |
64 |
|
TV-2,5-64 |
2,5 |
125 |
|
TV-2,5-125 |
|
2,5 |
250 |
|
TV-2,5-250 |
2,5 |
500 |
|
TV-2,5-500 |
|
|
|
ØD |
L |
A |
Codice |
| 4,0 |
20 |
|
TV-4-20 |
| 4,0 |
30 |
|
TV-4-30 |
4,0 |
40 |
|
TV-4-40 |
| 4,0 |
50 |
|
TV-4-50 |
4,0 |
64 |
|
TV-4-64 |
| 4,0 |
80 |
|
TV-4-80 |
4,0 |
100 |
|
TV-4-100 |
|
4,0 |
125 |
|
TV-4-125 |
4,0 |
250 |
|
TV-4-250 |
|
4,0 |
500 |
|
TV-4-500 |
|
|
Sono disponibili 2 diversi set:
Importante: nei set non sono
compresi gli anelli ed il comparatore
| Codice
set |
Campo
di misura in mm |
Set
di anelli di azzeramento |
|
2,55-4,20 |
RM-1T |
| |
4,20-9,80 |
RM-2T |
|
|
|
|
Selezionare
il codice del Set per vederne la composizione
|
Sono disponibili, al di fuori dai set, anche
altre 3 teste di misura:
- T-T-2,25 (campo di misura 2,05-2,45mm)
- (spillo NT-1-100 e prol. TV-2)
- T-T-2,50 (campo di misura 2,30-2,70mm)
- (spillo NT-1-100 e prol. TV-2)
- T-T-10,0 (campo di misura 9,70-10,30mm)
- (spillo NT2-150 e prol. TV-4)
Tutte le testa della serie T-T sono disponibili
anche nella versione in metallo duro HM
(esempio d'ordine M1-T-HM)e per fori ciechi
FB (esempio d'ordine M1-T-FB)
;
Tutti i componenti dei set sono acquistabili
singolarmente.
|
|
|
