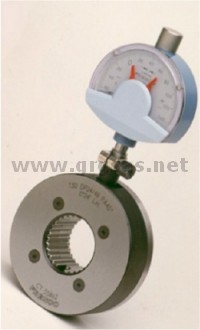

Gli AVM 1x1
hanno un anello guida scanalato ed un inserto
di misura a sfera in metallo
duro. La visualizzazione della misura puo'
essere effettuata con un comparatore millesimale
(in figura un Compika)
o con sonde
induttive, o incrementali, collegate
ad un visualizzatore elettronico (come per
esempio la colonnina
C200).
Sono utilizzabili per il controllo di dentature
con diametro primitivo da 18 a 150 mm.
Il profilo scanalato fa si che lo strumento
sia sempre ortogonale al pezzo da misurare
eliminando la necessita di piani di appoggio
e della ricerca del punto di inversione. In
questo modo si elimina enche l'errore umano.
IL profilo del calibro puo' essere prodotto
in 3 versioni diverse:
- Profilo guida maggiorato - AVMF
- Profilo "PASSA" - AVML
- Profilo guida (nella parte iniziale)
e "PASSA" nella parte finale -
AVML/F
Normalmente questi calibri vengono
usati per la misura di serie medie. L' AVM
può essere fornito come unità
a se stante o montato su un supporto da tavolo.
|

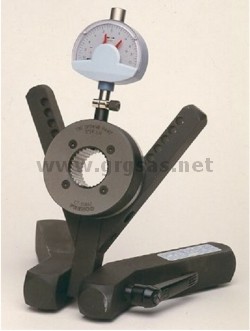

Esempio
di AVM montato su uno stativo
e dotato di fermo di profondità
regolabile per facilitare ulteriormente
la misura
Gli AVM sono strumenti di misura per
comparazione e quindi devono essere
azzerati con dei master
di azzeramento |
|
