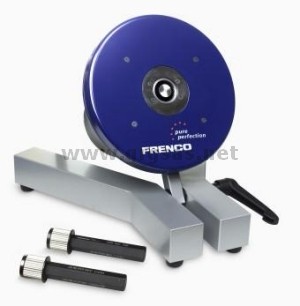

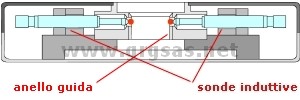

AVM
nx2 K
Tutti gli strumenti di misura Frenco VM nx2
hanno più inserti di misura. Per determinare
le dimensioni diametrali su due sfere, due
sonde induttive sono montate insieme in posizione
opposta. I tipi nx2 K sono dotati di inserti
a sfera in HM, avvitati sulle sonde induttive.
Le sfere usurate possono essere facilmente
sostituite.
A causa della maggior usura delle sfere (rispetto
ai dischi raggiati), gli strumenti VM nx2
K sono maggiormente consigliabili per serie
piccole e medie.

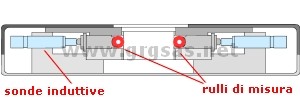

AVM nx2 RS
La versione AVM nx2 RS non è più
equipaggiata con sfere di misura, ma con dischi
raggiati. Essi sono bloccati in un inserto
flottante e girevole. L’usura dei dischi
raggiati è molto inferiore di quella
delle sfere di misura. Questo risolve il problema
dell’usura nella misurazione di grandi
serie. Gli strumenti di misura RS sono molto
robusti e facili da usare.
Con queste caratteristiche gli AVM nx2 RS
sono ideali per l’automazione
Questi calibri sono dotati di
sonde induttive, è quindi necessario
utilizzare visualizzatori elettronici, come
ad esempio la nostra colonnina C200
o il Diatron
6000, o sistemi di interfacciamento
(per esempio il sistema Imbus)
per il colegamento ad un PC. E' consigliato
l'utilizzo del software Frenco LYDN
Adattatore Dinamico
IVML 3x2 RS strumento
di controllo per interni con adattatore dinamico
DAI
L'adattatore dinamico consente
il controllo dinamico longitudinale di profili.
Collegato a SPC computer, consente di ordinare
i valori misurati sulle o tra le sfere, sulle
sezioni longitudinali dei pezzi.
Parametri calcolati:
- Conicitΰ
- Bombatura
- Distorsione da trattamento termico
- Danneggiamento fianco
Un paio di trasduttori dedicati inviano direttamente
al SPC computer le informazioni dello scorrimento
longitudinale.
E' consigliato l'utilizzo del
software Frenco LYDN

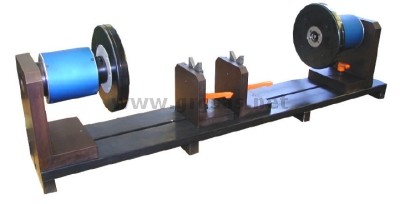

Banco di misura
orizzontale con due AVML montati su adattatori
dinamici
|
