Supporto autocentrante
SH-T


 Supporto flottante SH-T

Il supporto flottante SH-T è un accessorio molto importante. E' soprattutto adatto per misurazioni di serie che richiedono alte precisioni.

Per la misura di piccoli fori con stativi tpo MST-58 o MST-102 è sufficiente l'utilizzo delle testine di misura. Per fori di maggiori dimensioni la capacità di autocentraggio della testina di misura non è sufficiente (è possibile che la testina si posizioni in modo errato e invece di misurare il diametro misuri una "corda" del foro). Il supporto flottante elimina questo problema. Montandolo sullo stativo consente alla testina di misura di "flottare"orizzontalmente. In questo modo lo strumento troverà l'esatta posizione nel foro. La ripetibilità della testina utilizzando il supporto flottante sarà di c.a. 0,5 micron. Perciò misure precise e a prova di errore potranno essere effettuate anche da operatori privi d'esperienza.

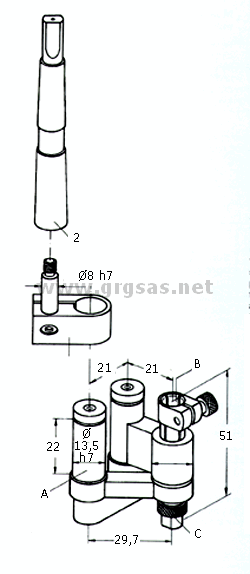

supporto flottante SH-T e accessori

Montaggio
Al posto del portacomparatore sullo stativo viene agganciata la bussola A da 13,5mm del supporto flottante. Avvitare la testa di misura d'alesametro nel portacomparatore del supporto e inserire il comparatore o la sonda nell'attacco 8 H7 (B).

Misure singole
Il flottaggio viene regolato al "massimo" girando la ghiera C. Quando si inserisce l'alesametro nel foro bisogna considerare che la miusra puo' essere effettuata entro il campo di flottaggio dell'SH-T; posizionare quindi il pezzo da controllare in modo corretto sopra il tavolino di misura.

Misure di serie
Posizionare il campo di flottaggio sullo "0" ruotando la ghiera C. Posizionare il pezzo in modo che il suo centro sia abbastanza allineato all'asse della testina. Bloccare i fermi angolari a V o gli accesori di bloccaggio della tavola di misura. A questo punto regolare il campo di flottaggio ruotando la ghiera C. Campo di centraggio regolabile da: 0-1,5mm. Massimo campo di flottaggio (senza regolazione): 3mm.

Accessori
•SH-T-KS adattatore Ø8 h7. Deve essere agganciato alla bussola A del supporto flottante. Per l'utilizzo su trapani, dispositivi di misura speciali ecc.
•DZ-MK- 1 Cono Morse a norma DIN 228. Può essere avvitato sull'adattatore SH-T-KS
