Supporti flottanti
SH-BMD-20 e SH-BMD-30

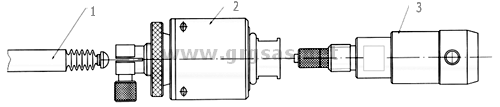

I supporti autocentranti (2) vengono utilizzati con i BMD, tamponi di misura,(3) tipo PK (con cono pilota) per misurazioni automatiche. Compito dell'autocentrante è compensare difetti di posizione del tampone rispetto al foro e piccoli errori d'angolo del BMD rispetto all'asse del foro.

Vengono fissati sulla bussola diametro 20 o 30 (evitare un bloccaggio troppo forte poichè potrebbe pregiudicarne il funzionamento ).

Con le sonde induttive (1) è necessario utilizzare una prolunga MUZ 10

 SH-BMD-20

Controdado
Scostamento
Inclinazione assiale <
0 giri
± 0 mm
1 giro
± 0,13 mm
2° 40'
2 giri
± 0,26 mm
3 giri
± 0,39 mm
3° 20'
4 giri
± 0,5 mm
3° 25''

 Solo per tamponi serie 6



 SH-BMD-30

Controdado
Scostamento
Inclinazione assiale <
0 giri
± 0 mm
1 giro
± 0,125 mm
30'
2 giri
± 0,25 mm
50'
3 giri
± 0,375 mm
4 giri
± 0,5 mm
1° 5'
5 giri
± 0,625 mm
1° 10'
6 giri
± 0,75 mm
1° 10'

 Per tamponi serie 6: SH-BMD-30-6
 Per tamponi serie 10: SH-BMD-30-10

Regolazione del campo di centratura

Posizionare il controdado (SW 1,5) sullo "0", senza stringerlo troppo.
Regolare il campo di centratura voluto e fissare il controdado con la chiave esagonale. Si raccomanda, specialmente con tamponi molto piccoli, di controllare che il campo di centratura non sia troppo ampio.
