Supporti flottanSupporti flottanti

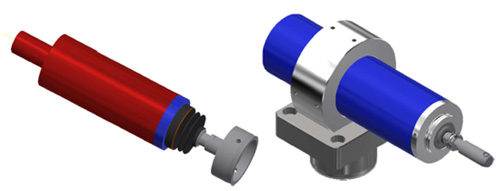

per CNC




I supporti autocentranti della serie CNC sono stati studiati per l'utilizzo diretto in macchine CNC. Nei supporti viene inserita una sonda IBR wireless ISM-isi. Si utilizzano con  tamponi di misura tipo PK (con cono pilota) per misurazioni automatiche. Compito dell'autocentrante è compensare difetti di posizione del tampone rispetto al foro e piccoli errori d'angolo del BMD rispetto all'asse del foro.

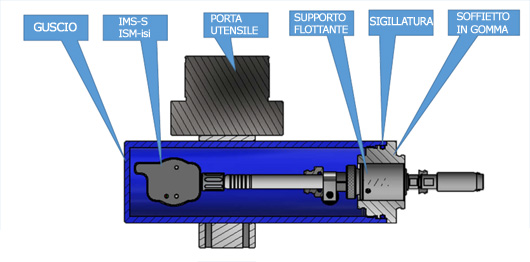

 CNC-TH6 e TH10

Controdado
Scostamento
Inclinazione assiale
0 giri
± 0 mm
1 giro
± 0,13 mm
2° 40'
2 giri
± 0,26 mm
3 giri
± 0,39 mm
3° 20'
4 giri
± 0,5 mm
3&3° 25''

 CNC-TH6 per tamponi serie 6
 CNC-TH10 per tamponi serie 10

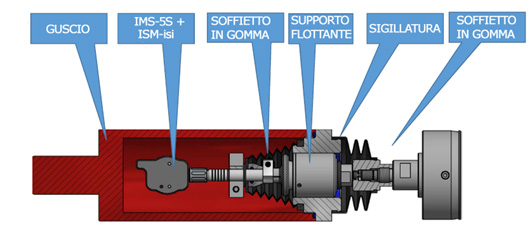

 CNC-MH6 e MH10

Controdado
Scostamento
Inclinazione assiale
0 giri
± 0 mm
1 giro
± 0,125 mm
30'
2 giri
± 0,25 mm
50'
3 giri
± 0,375 mm
4 giri
± 0,5 mm
1° 5'
5 giri
± 0,625 mm
1° 10'
6 giri
± 0,75 mm
1° 10'

 Per tamponi serie 6: CNC-MH6
 Per tamponi serie 10: CNC-MH10

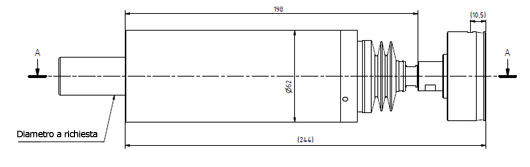

CNC-MH

Regolazione del campo di centratura

Posizionare il controdado (SW 1,5) sullo "0", senza stringerlo troppo.
Regolare il campo di centratura voluto e fissare il controdado con la chiave esagonale. Si raccomanda, specialmente con tamponi molto piccoli, di controllare che il campo di centratura non sia troppo ampio.
