L’alta qualità del WZ 18
(precedentemente 898) rappresenta un gioiello
di allestimento che consente misurazioni
di altissima precisione.
La distanza degli assi può essere
modificata facilmente e rapidamente con
la regolazione del carro di misura con
una ruota manuale. Le slitte regolabili
consentono una selezione semplice dell’altezza
delle ruote da misurare.
La motorizzazione è già
integrata. Per assicurare la massima precisione
il carro di misura è montato su
guide scorrevoli.
|
![](frenco/urm898grande.gif) |

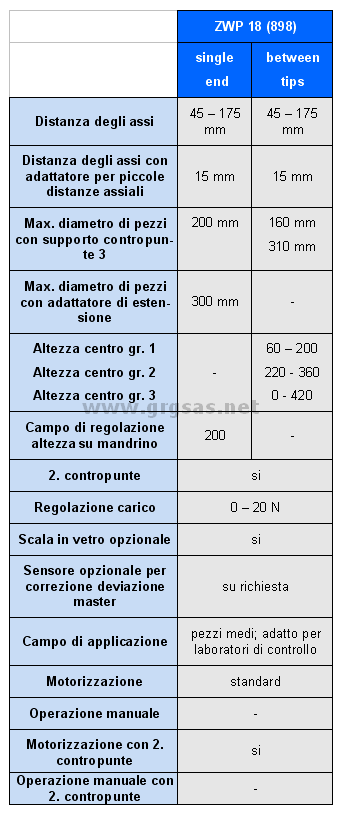

![](frenco/tabella898.gif) |
![](frenco/urm898esempio1.gif)
Pignone con ruota master
![](frenco/urm898esempio2.gif)
Montaggio pezzo su mandrino.
Lato sinistro: contropunta per montaggio
ruota master (accessorio)
Altre dimensioni sono disponibili
su richiesta.
Precisione: < 1 micron
|
Accessori per W18
(URM898)
contropunte
dimensione 1
s=60-200
a=80
|
![](frenco/894accessori1.gif) |
contropunte
dimensione 2
s=220-360
a=80
|
|
contropunte
dimensione 3
s=0-400
a=160
|
![](frenco/894accessori3.gif) |
adattatore
per piccole di-stanze assiali
Solo per montaggio pezzi
d = 1 - 16 mm
emin = 15 mm
|
![](frenco/898accessori1.gif) |
attrezzo
di centraggio
Solo per montaggio pezzi
s = 0 – 140 mm
a = 45 mm
emin = 15 mm
|
![](frenco/898accessori2.gif) |
attrezzo
montaggio viti senza fine
e ruote relative.
s = 0 - 150 mm
a = 40 mm
e = 0 - 80 mm
w = ±45°
|
![](frenco/898accessori3.gif) |
attrezzo
per ruote master con dentatura interna.
d=8/16/22/32mm
a = 65 mm
e = 0 - 85 mm
|
![](frenco/898accessori4.gif) |
attrezzo
per coppie coniche
d = 8 - 10 mm
L = 20 mm
d = 10 - 15 mm
L = 25 mm
d = 15 - 20 mm
L = 35 mm
|
![](frenco/898accessori5.gif) |
Attrezzature per W18
(URM898)
|
Montaggio
su mandrino |
Montaggio
tra le punte |
![](frenco/898accessori6.gif)
|
|
Per
pezzi |
Montaggio
su mandrino |
Montaggio
tra le punte |
|
![](frenco/898accessori9.gif) |
Visitate anche le pagine relative: MEG-32
, Software,
Calibrazione. |
