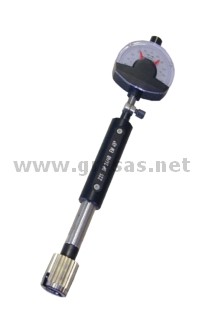

Gli IVM 1x1
hanno un tampone guida scanalato ed un inserto
di misura a sfera in metallo
duro. La visualizzazione della misura puo'
essere effettuata con un comparatore millesimale
(in figura un Compika)
o con sonde
induttive, o incrementali, collegate
ad un visualizzatore elettronico (come per
esempio la colonnina
C200).
Sono utilizzabili per
il controllo di dentature con diametro
primitivo da 8 a 80 mm.
Il profilo scanalato fa si che lo strumento
sia sempre ortogonale al pezzo da misurare
eliminando la necessita di piani di
appoggio e della ricerca del punto di
inversione. In questo modo si elimina
enche l'errore umano. |
|
Il profilo del calibro puo' essere prodotto
in 3 versioni diverse:
- Profilo guida maggiorato - IVMF
- Profilo "PASSA" - IVML
- Profilo guida (nella parte iniziale)
e "PASSA" nella parte finale -
IVML/F
Normalmente questi calibri vengono
usati per la misura di serie medie. L' AVM
può essere fornito con un portacomparatore
o con un supporto da tavolo.
|

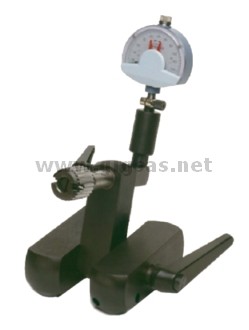

Esempio di
IVM montato su uno stativo KM-1
e dotato di fermo di profondità
per facilitare ulteriormente la misura |
Gli IVM sono strumenti di misura
per comparazione e quindi devono essere azzerati
con dei master
di azzeramento

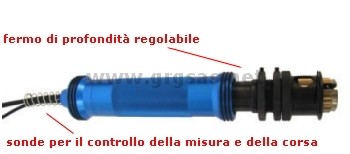

Con l’impugnatura mostrata nella figurta
in basso, gli strumenti IVM 1x1 possono venir
interfacciati con il sistema di rilevamento
dinamico delle misurazioni L-Dyn
|
