Stativo Universale MST-102

 Accessori Diatest

Stativo MST-102

Lo stativo universale consente di eseguire misurazioni in pezzi di grandi dimensioni ed assolve speciali compiti di misura. La tavola di appoggio 100x100mm permette il posizionamento dell'arresto a V in dotazione, od altri arresti speciali, grazie alla apposita scanalatura a T. La corsa di misura è regolabile fino a 130mm.

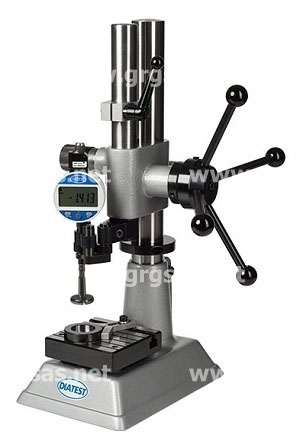

Nella figura a sinistra è raffigurato lo stativo MST-102 con il supporto flottante SH-T , un Comparatore MDU-A-125 ed il fermo angolare MST-WA

Dati tecnici

- Max Ø del pezzo: 170mm
- Max altezza del pezzo: 280mm
- Dimensioni: 155x230x500mm
- Peso: 12,5Kg

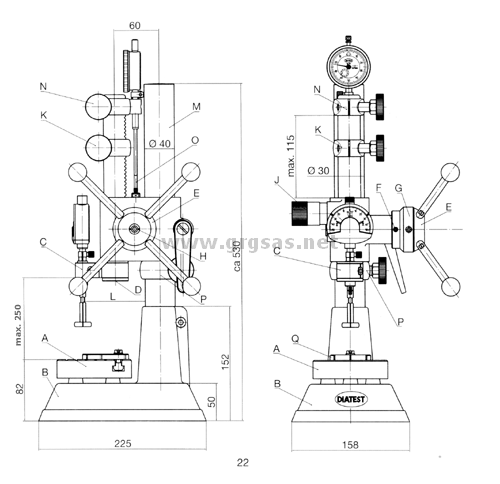

Dimensioni stativo MST-102
  • A - Base (dimensioni 100x100x25) E' fissata sullo stativo con 3 viti esagonali. Il fermo angolare MST-WA (Q) (fornito insieme allo stativo), pezzi di grandi dimensioni o accessori speciali per il centraggio, possono esssere fissati sulla base grazie alla scanalatura a T.
    Fermo angolare a V
  • C - Braccio di supporto per portacomparatori o dispositivi flottanti con relative teste di misura e comparatori. Si stringe con una chiave esagonale. Il braccio viene avvitato allo stativo sulla colonna diam.30mm con la vite esagonale D. Utilizzando il supporto flottante SH-T la distanza L è regolabile da 20 a 110mm. Sono disponibili anche bracci di supporto e basi di dimensioni piu' grandi.
  • E - Leva di sollevamento.Serve ad abbassare la parte dello stativo con lo strumento di misura. Il sollevamento viene effettuato automaticamente grazie ad una molla di richiamo. (la forza della molla all'interno dell'anello G è regolabile attraverso le 3 viti F). La stessa leva di sollevamento è posizionabile liberamente grazie alla vite H.
  • J - Manopola zigrinata. Blocca la colonna di misura nella posizione in cui si trova.
  • K - Collare diam. 30mm. Limita la discesa della colonna di misura (regolabile da 0 a 130mm)
  • L - Distanza L = 40mm( distanza dal centro dello strumento alla colonna M) / Se si utilizza il supporto flottante SH-T, la distanza L potrà essere regolata da 20 a 110mm. Con un accessorio speciale (MST-AA-110 o MST-AA-150) ed il supporto flottante, possiamo raggiungere una distanza L di 150 o 200mm (in questo caso il piano di appoggio avrà dimensioni diverse dallo standard) Vedere esempio.
  • M - Colonna portante diam. 40mm. Puo' essere sostituita con colonne piu' lunghe (a richiesta)
  • N - Anello portacomparatore (accessorio opzionale) Cod. MST-KR-30. Viene posizionato sulla colonna di misura. Grazie a questo accessorio e con l'utilizzo di comparatori a corsa lunga (Es. GM 80/100 T o GM 100/50 T) è possibile misurare e quindi regolare l'abbassamento della colonna di misura.
    Anello di fermo MST-KR-40
  • P - Anello di fermo per colonna diam. 40mm (accessorio opzionale). Cod. MST-KR-40). Facilita il settaggio dello stativo.
