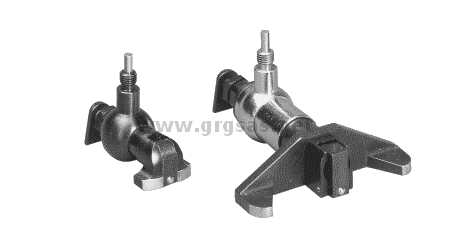

Le teste per fori ciechi FB sono analoghe
alle versioni standard per quanto concerne
la struttura e il funzionamento. I punti di
contatto e il ponte di centraggio sono però
designati in maniera tale da rendere possibile
la misura a soli 2 mm di distanza dal fondo
del foro. Questa tipologia di teste di misura
copre un campo da 38,5 a 348 mm (1.516”
– 13.701”) ed è offerta
in due diverse versioni (MK-6-FB e MK-8-FB).
Per diametri piu' piccoli utilizzare
gli alesametri a pinza
elastica
Sono disponibili 3 set di alesametri per fori
ciechi:
| Codice |
Campo
di misura |
| M6-FB |
38,5 - 115mm |
| M8-FB |
70,5
- 343mm |
| M68-FB |
38,5 - 343mm |
|
Composizione set |
|

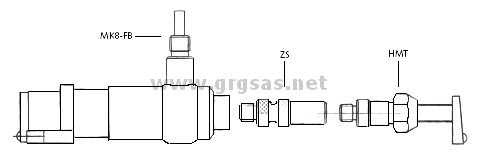

Raccordi ZS
I raccordi (da ZS-A a ZS-E) sono usati, assieme
alle diverse viti di contatto in metallo duro,
per comporre i diversi diametri da misurare.
I raccordi ZS-E possono essere utilizzati
unicamente in combinazione con le teste di
misura MK-8 ed MK-8-FB.
| Codice |
L=lunghezza |
ZS-A |
10 |
| ZS-B |
20 |
ZS-C |
40 |
| ZS-D |
80 |
ZS-E |
100 |
|
 |
|
 |
Viti di contatto HMT
Le viti da utilizzarsi con le teste per fori
ciechi hanno codice d’ordine da HMT-5
a HMT-7 e presentano un punto di contatto
diametro 3,0 mm in carburo di tungsteno. La
lunghezza del contatto HMT-7 può essere
regolata e fissata alla dimensione corretta
grazie all’apposito serraggio.
| Codice |
L=Lunghezza
|
HMT-5 |
14 |
| HMT-6 |
19 |
HMT-7 |
regolabile |
|
 |
|
 |
Portacomparatori- MH6-(*)
I supporti per comparatore servono come impugnature
e connettono lo strumento di lettura alle
componenti dell’alesametro vero e proprio,
ovvero la testa, i raccordi, le prolunghe,
il rinvio angolare, ecc.
Tutti i portacomparatori,
tranne il modello MH6-51, sono realizzati
in materiale stabilizzato rispetto alle variazioni
termiche. A seconda dell’applicazione
è possibile scegliere l’impugnatura
con filetto M6x0,75 in varie lunghezze:
| Codice |
L
=lunghezza |
| MH6-51 |
51mm |
| MH6-100 |
93mm |
| MH6-150 |
143mm |
| MH6-200 |
193mm |
| MH6-290 |
283mm |
|
|
|
|
Prolunghe di profondità TV8-(*)
Con le apposite prolunghe
possono essere misurati senza problemi anche
fori profondi fino a 3 metri. Le prolunghe
sono disponibili in diverse dimensioni e lunghezze.
A partite da 100 mm (TV-8) le prolunghe sono
costruite in acciaio stabilizzato.
| Codice |
L=Lunghezza |
TV8-64 |
64mm |
| TV10-240 |
240mm |
TV10-500 |
500mm |
| TV10-750 |
750mm |
TV10-1000 |
1000mm |
|
|
|
|

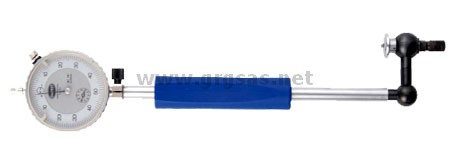

Rinvio angolare W6
Quando lo spazio per l’utilizzo dello
strumento è limitato, il rinvio angolare
W-6
(con filetto M6x0,75) offre notevoli vantaggi.
Può infatti consentire l’ingresso
dell’alesametro disponendo di soli 55
mm tra il pezzo e l’ostacolo.
|
